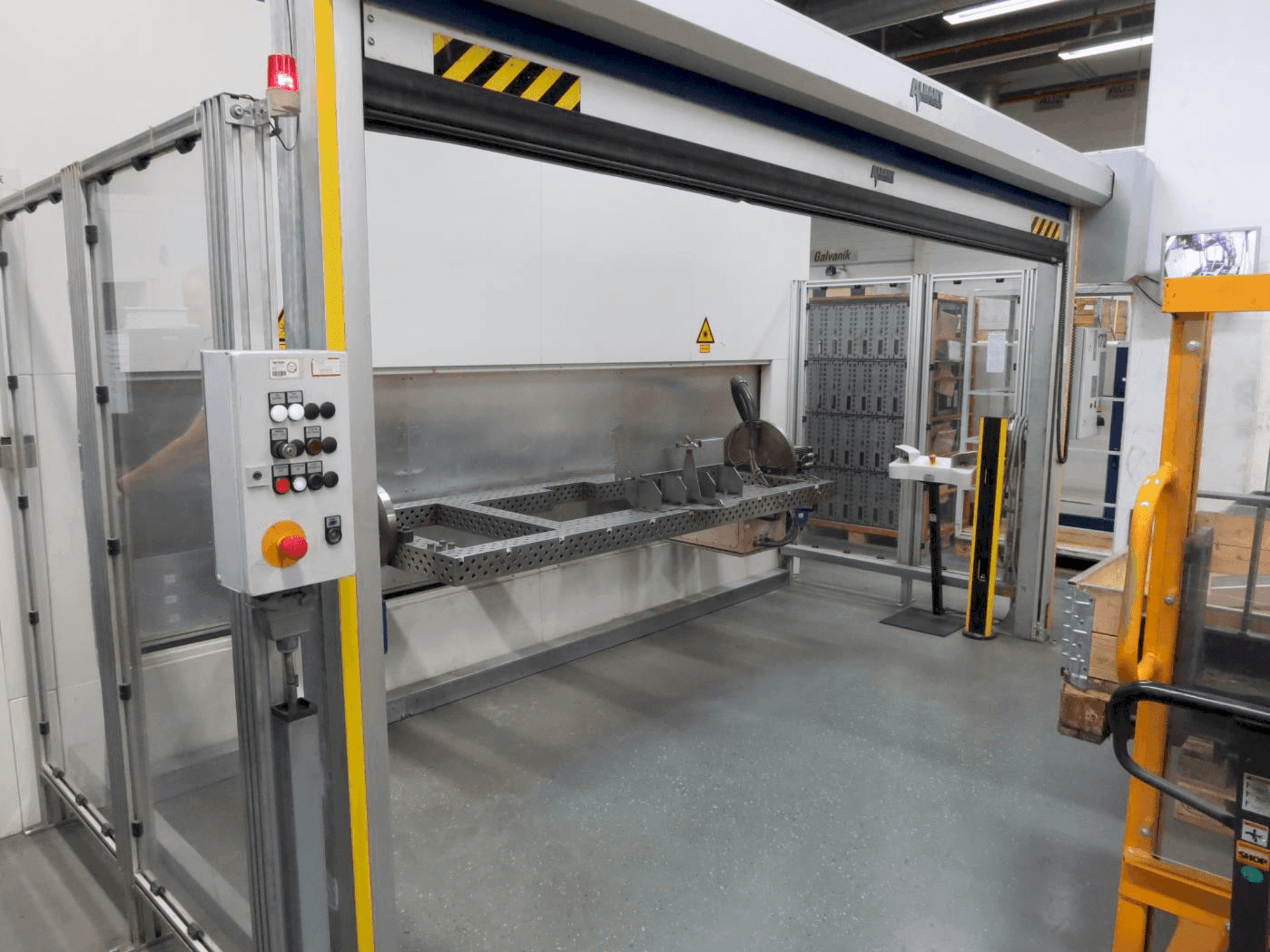

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Lisävarusteet

• Kiinnityspöydän mitat (X x Y) 2400x1000mm.

Koneen edut

Laadulliset koneen edut

• Laservalonkestävä suojakaappi katolla, ccd-kamera, mustavalkomonitori, säädettävä ristikko, kameran syöttökaapeli, 30 m pitkä, ja bnc-videokaapeli, 10 m pitkä.
• Linssi polttovälillä f = 200 mm, suojalasikasetti, joka helpottaa suojalasin vaihtoa
• Säteen ohjaus ja muotoilu, optinen suojaus laval crossjetillä, kuusiakselinen teollisuusrobotin mekaniikka nivelletyllä kinematiikalla
• Prosessointioptiikka beo 7000210p laserhitsaukseen, suunniteltu määritellylle hyötykuormille ja 30 kg hitausmomenteille
• Pääaika komponenttien rinnakkaislataus ja purku, robottisolun suunnittelu ripustetulla robotilla.
• Laajennettavissa enintään 4 laservalokaapeliin, kollimaatio 0°, defokusointi ja kameran tarkkailu.
• Pilottilaser plasma-anturin pidikkeellä, ohjauslaserin ohjaus lasertoiminnolla
• Winlas laserohjelmointiohjelmisto. Tallennusmahdollisuus 99 laserohjelmalle.
• Lähtöteho: 3000 wattia työkappaleessa, yhteensä 4000 wattia 1000 watin ohjausreservillä
• Optiikan asennus yhdelle laservalokaapelille nopealla kytkimellä (50 ms kytkentäaika), optiikkaasetukset voidaan tehdä

Tekniset koneen edut

• Laserlaite, säteen ohjaus ja muotoilu trumpf nd:yag laser hl 3006 d, laservalokaapeli llk-b 06, pituus 40 m
• 2 nc-kiertoakselia, jokaisessa vastalaakeri ja kiristysleveys 2000 mm
• 1 pyörivä pääakseli komponenttien kääntämiseen sisään ja ulos, tyyppi handte sf - l4000
• Kääntymisalueen suojaaminen rullakaihtimen avulla ohjaamon leveydelle
• Suojalasi, mediansyöttölevyn poistojärjestelmä, robottiyhteensopiva
• Valotiivis integrointi suojaavaan ohjaamoon, ohjelmisto
• Komponenttiasennoin: kaksinkertaisesti kääntyvä asennoitin dwpv 500ms kahden komponentin kiinnityslaitteen kiinnittämiseen
• Kuka kr 30/ha (korkea tarkkuus) robotti kr c2 ohjaimella, bnc videokaapeli, 10 m pitkä
• Kuidun halkaisija 600 mm, ilmamäärä 4000 m3/h, integroitu, automaattinen sammutusjärjestelmä
• Lattiatilatarve sis. Kääntyvä asennoitin: (pituus x leveys): 4800 mm x 4300 mm

Lisätiedot

Koneessa ei ole langansyöttölaitetta // Koneessa on edelleen virtaa
