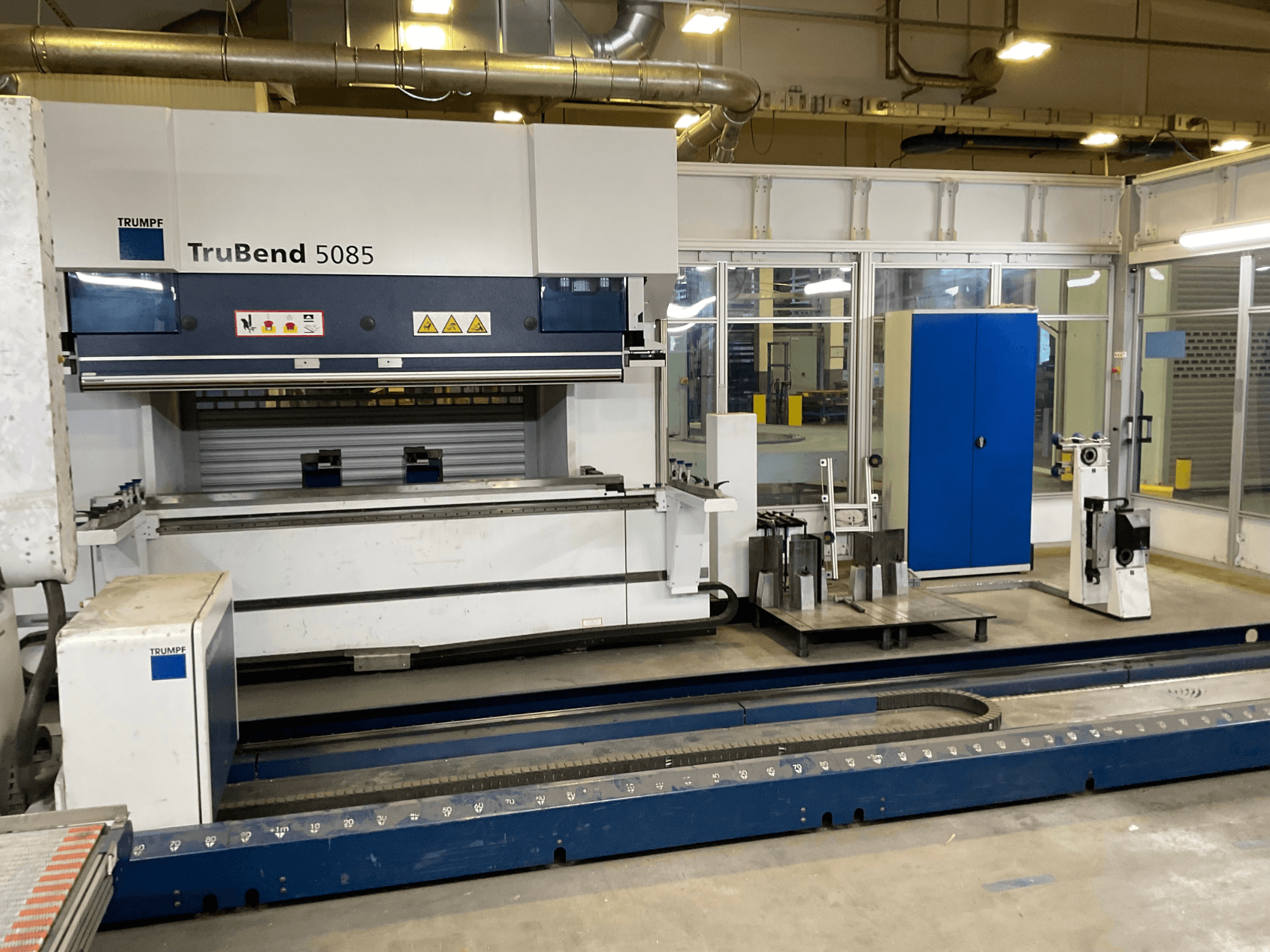

TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Kone: TruBend 5085 (2720 mm x 850 kN) BendMaster 60:n kanssa.

  • Vakaa kokoteräksinen koneen runko

  • Puristuspalkki, jossa on pallolaakeri ja kallistussäätö

  • Sähköhydraulinen 4- sylinteritekniikalla varustettu yläkoneisto.

  • Runsas reunaväli

  • Tasaiset etukannet

  • Nykyaikainen lohkohydrauliikka

  • Elektroninen painetasapaino

  • Mittausjärjestelmä lasiasteikolla ja jousikompensoinnilla

  • Hydrauliöljy koneessa (elinikäinen voitelu)

  • Öljynjäähdytin

  • Ohjauskaapin jäähdytys ilma-ilmalämmönvaihtimen avulla

  • Nykyaikainen koneen rakenne

• Pysäytys-/taustamittari

  • Pysäytysjärjestelmä

  • Takamittausjärjestelmä: 2 akselia (X ja R).

• Työkalun kiinnitys

  • Ylempi työkalunpidin, manuaalinen kiinnitys, karkaistu.

  • Alempi työkalunpidin, hydraulinen kiinnitys, karkaistu

  • Alemman työkalun siirto, 2 asentoa, pneumaattinen

• Kruunaus

  • Manuaalinen kruunaaminen

• Ohjaus

  • TRUMPF TASC 6000

  • Graafinen työpajan ohjelmointi

  • Windows XPe (sulautettu), Pentium 4, 2,8 GHz.

  • 2 GB RAM-MUISTIA

  • 15 tuuman kosketusnäyttö

  • Verkkoyhteys

  • Puhelinpalvelu modeemin kautta

• Toiminta

  • Ohjauspaneeli, jossa LCD-näppäimistö ja jalkakytkin

  • Tietoliikennekisko

• Turvallisuus

  • Vakiovarusteena olevat turvalaitteet

  • BendGuard-turvalaite ylemmille työkaluille 390 mm:iin asti

  • CE-merkintä

Lisävarusteet

• TRUMPF BendMaster -automatiikka (vakiovarusteena)

  • Robotti/käsittely

    • Vakaa jalusta ja manipulaattori painevaletusta alumiinista

    • Kantavuus 60 kg (työkappale ja tarttuja)

    • Matalaprofiilinen hitsattu lattiakisko

    • Peltianturi ääriviivojen tunnistamiseen

    • Pyörivä läpivienti helppoa tarttujien vaihtoa varten

    • BendMasterin tarttujien kytkentälaite

    • Anturit 4-akselista takimittausjärjestelmää varten

    • Sähkökäyttöiset taajuusmuuttajat

    • Kahden levyn tunnistus

    • NC-haaroittimen siirtoasema

    • Tyhjiön tuottaminen imupuristimille

  • Ohjaus

    • TRUMPF PC-ohjaus, jossa on käyttäjäpääte

    • Puhelinpalvelu modeemin kautta

    • Käyttö näytön, hiiren ja näppäimistön avulla

  • Turvallisuus

    • Turva-aita, jossa on kulkuovi

Maailman ensimmäinen taivutusautomatiikka, jossa on kuvantunnistus maksimaalista joustavuutta varten Enintään 40 kg:n painoiset ohutlevyosat, 6-akselinen takimitta-anturitekniikka

Maksimaalinen toistotarkkuus kulma-anturitekniikan (ACB) ansiosta automaattikäytössä

TruBend 5085 (2720 mm x 850 kN) BendMaster 60:n kanssa.
