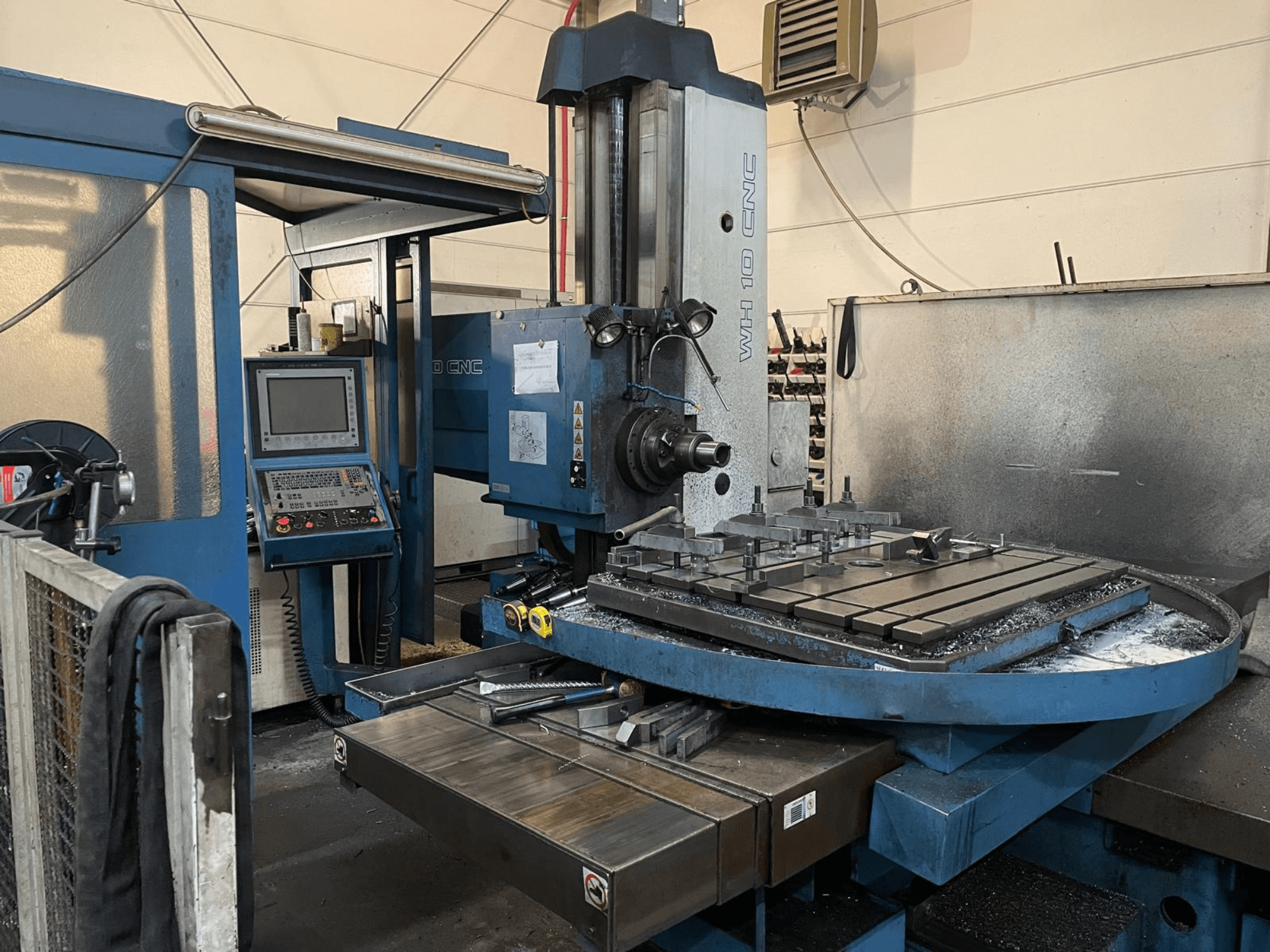

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Pääkanta / kara

  • Työkaran halkaisija: 100 mm

  • Ontto karan laipan halkaisija: 221,44 mm (h5).

  • Ontto karan keskitysaukko (W): 130 mm (H6)

  • Työkaran jatke (kara-ajo, W): 630 mm

  • Työkalun kiinnitys: Hydromekaaninen

  • Ohjelmoitava karan nopeusalue: 10-1800 min-1, 50-120 %:n ohitusmahdollisuus potentiometrin avulla käytön aikana.

  • Päämoottori (mukana toimitettuna): 20 kW / 2000 min-1

• Runko / akselit

  • Karan pään pystysuuntainen säätö (Y): 1100 mm.

  • Karan akselin vähimmäiskorkeus työpöydän yläpuolella: 0 mm

• Pöytä

  • Työkappaleen enimmäispaino: 3000 kg

  • Kiinnityspinta: 1000 x 1120 mm

  • T-urat (lukumäärä/koko): 7 / 22 H8 mm

  • T-urien väli (sisäpuolella/reunassa): 160 / 100 mm

  • Pöydän keskitysaukko: Ø100 H6, syvyys 13 mm

  • Pöydän poikittainen liike (X): 1250 mm

  • Pitkittäinen liukuväli (Z): 940 mm

• Hydrauliikka, voitelu, jäähdytysnesteet

  • Työpaine (hydraulipiirit): 6,5-7,2 MPa

  • Käyttönesteen tilavuudet:

    • Pääkannatin: 32 dm3

    • Hydrauliyksikkö: 15 dm3

    • Voiteluyksikkö: 5,5 dm3

    • Jäähdytysnestesäiliö CHZ-WH10: n. 40 dm3.

• Muut tiedot

  • Melutaso (A): max. 80 dB

  • Koneen mitat: ks. mittapiirros

  • Käyttökelpoiset syöttövoimat:

    • X (pöydän poikittaissäätö): 16 kN

    • Y: ei määritelty

  • Työkalutelineet: sisältyy (yksityiskohtia ei ole ilmoitettu).

Lisävarusteet

• Roemheld-tornin kiinnitysjärjestelmä

• Kulmalevyt (kulmat)

• Kiinnityslohkot
