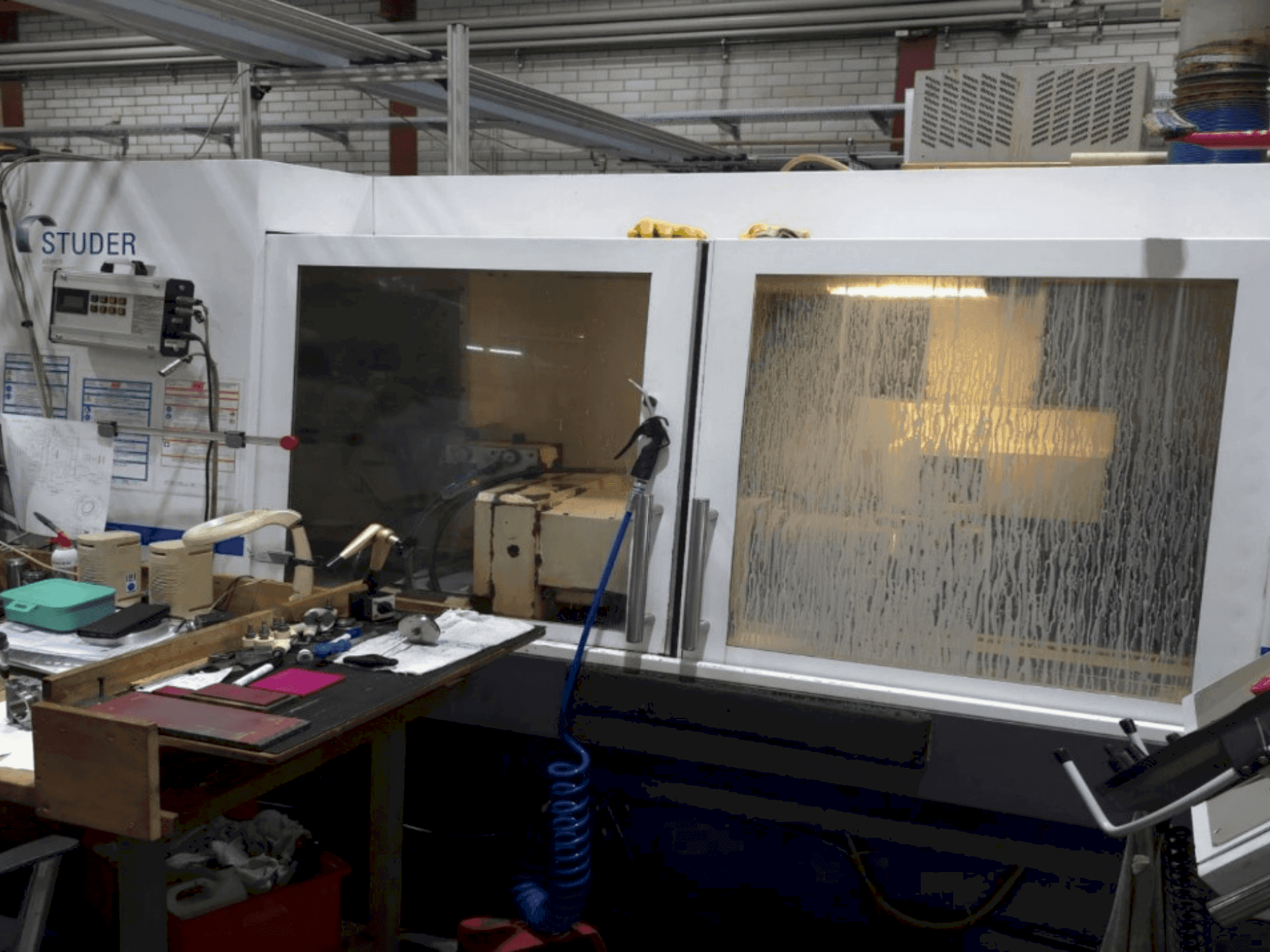

STUDER - S31DE-GRI-STU-2008-00001

Lisävarusteet

• Taajuusmuuttaja ajan tasalla / Taajuusmuuttaja vaihdettu

Koneen edut

Tekniset koneen edut

• Ohjain: ge fanuc series 21-tb

• Vuotava amme

• Säiliö vuotaa

• Ei jäähdytysnesteen hihnasuodatinta

Lisätiedot

Poikittaisakseli X ja pitkittäisakseli Z:

Poikittaisakseli X (NC-akseli) 0°, käyttö AC-servomoottorilla.

ja kuularuuvilla. Liikkuvuus 280 mm. Syöttönopeus ohjelmoitavissa 0,001-5 000 mm/min.

Pitkittäisakseli Z (NC-akseli). Vaihtovirtaservomoottorin ja kuularuuvin käyttämä. Liikkuminen

1150 mm. Syöttönopeus ohjelmoitavissa

0,001-10 000 mm/min.

Suora mittausjärjestelmä X-akselilla

Tarkkuus 0,0001 mm (lineaarinen, absoluuttinen mittausjärjestelmä,

ei vaadi referenssipisteen liikettä)

Suora mittausjärjestelmä Z-akselilla

Tarkkuus 0,0001 mm (lineaarinen, absoluuttinen mittausjärjestelmä,

ei vaadi referenssipisteen liikettä)

Mittakaavaliitäntä suorille mittausjärjestelmille

Pyöränpää

U-yleiskäyttöinen, kääntyvä pyöräkärrynpyöräpää

Automaattinen pyöräpään kääntyvä akseli (B-akseli)

pyöräpään kääntämiseen.

Hirth-vaihteisto 1° pyöräpään kääntöakseliin nähden. Kääntökulma -15° - +195°.

Työkalun suojahuppu asennossa 1, vasen Ø 500mm.

ulkohiontaan Ø 500x63mm hiomalaikoille F1

(80mm F5)

Suojahuppu työkalun asennossa 2, oikea Ø 500mm

ulkopuoliseen hiontaan Ø 500x63mm F1 hiomalaikoille Ø 500x63mm F1

(80mm F5)

Yleistä tietoa suojahupusta työkalun asennossa 2:

Oikean hiontapuolen hiontapituus lyhenee oikeassa

hiomapään kääntöasennossa. 300° noin 30 %:lla

Sisäpuolinen hiontalaite korkeataajuisille karoille

Ø 120 mm työkaluasennossa 3, mukaan lukien liitäntäkaapeli

Ø 120mm:n sisäisten hiomakarojen liittämiseen seuraavien standardien mukaisesti

seuraavien Studer-eritelmien mukaisesti:

-- pistotulppavoiteluliitännät letkujen halkaisijoille.

4mm

-- Jäähdytysnesteen pistokeliitännät meno- ja paluuvirtausta varten

letkujen halkaisijoilla

10mm (karan ja letkun puoleiset pistokeliitännät sisältyvät karan toimitukseen).

-- Sähköliitännät kytkentäkaavion mukaisesti

Sisähiontakaran koodaus

Moottorikaran 1 kiinteä laakerointi on oikealla puolella

työkalun asennossa 2

Moottorikaran 1 leikkuunopeus

ohjelmoitavissa enintään max. 50m/s

Moottorikaroilla, joiden maksimikierrosnopeus n = 3200 rpm, 50 m/s on

mahdollista vain hiomalaikan halkaisijan ollessa >300mm mahdollista.

HF-sisähiontalaitteet Fischer-karoille, joissa on öljy-ilmavoitelu.

Yleistä tietoa HF-karamerkistä:

Eri karamerkkejä, joissa on öljy-ilmavoitelu, ei voida käyttää samassa koneessa.

-- Voiteluliitäntöjen lukumäärän on vastattava karojen määrää.

lisävarusteissa.

-- Karoja, joissa on eri määrä voiteluliitäntöjä, ei voida käyttää työkalupistettä kohti.

Huoltoyksikkö öljy-ilmavoitelua varten sisähiontakaroille.

Voitelumäärä voidaan ohjelmoida karakohtaisesti CNC-ohjauksessa.

HF-karojen ilmapuhdistus, kun käytetään koneen paineilmaa (päällä pneumaattisesta pääventtiilistä).

Telatyöstöpää rullalaakereilla, ISO 50 kartiolaakerilla, lieriömäinen ulkoinen kiinnitys päällä

karan nokka Ø 110 mm, karan poraus Ø 50 mm.

Manuaalinen karan lukitus ilman valvontaa.

Kiinnitysmahdollisuus hiomarenkaan anturille

Yleistä tietoa jyrsintätyöpäästä:

Jännehiontaan tai ulkohiontaan pyörivällä keskipisteellä.

Manuaalinen sylinterimäisyyden korjaus työpäähän

Keskipisteen tarkkuus on vähintään 0,0004 mm.

C-akseli vakiona

työkappaleen lataamiseen ja kehän suuntaiseen pysäyttämiseen.

(tarkkuus +/-0,5°) työkappaleen vaihtoa varten.

Vakio C-akseli; muotohiontaa varten,

tarvitaan yleensä erittäin tarkka C-akseli.

Työkappaleen käyttö 3 kW AC-servomoottorilla varustettuna

Nopeusalue 1-1000 rpm

Työntönopeus 1-50 rpm

Pneumaattinen nosto vaivattomaan liikutteluun

työstöpään vaivattomaan liikutteluun asennuksen aikana

2909914-E

Pneumaattinen ohjaus ja lastunpaineen valvonta

Sähköliitäntä 1 pyörivälle

Sidonta enintään 3 kW:n käyttötehoon asti.

Mahdollistaa ohjelmoitavat nopeudet 10-100 %.

karan nimellisnopeudesta karasta riippuen, samaan tai vastakkaiseen suuntaan kuin hiomalaikka.

Käyttöpaneeli ja ohjauskaappi kiinteästi kytketty

koneeseen

Ohjauskaapin ilmastointiyksikkö

Yleistä tietoa ohjauskaapin jäähdytyksestä:

Ympäristön lämpötilassa. Yli 30 °C:n lämpötiloissa tarvitaan jäähdytysyksikkö.

Kytkentäjännite: 400 volttia +/-10 %.

Verkon taajuus: 50 Hz +/-1 Hz

Linja: 4-johtiminen (L1, L2, L3 / PE) tai 5-johtiminen (L1, L2, L3 / N / PE).

Sisäinen ohjausjännite: 24 volttia DC

Fanuc 21i-TB CNC-ohjain, jossa on:

-- Aktiivinen 10,4" värillinen litteä näyttö

-- Integroitu PLC-ohjain

-- Studer-kommunikaattori ja ASI-väyläjärjestelmä

CNC-ohjaimen käyttäjämuisti: 128 kB,

Ohjelmamuisti: 200

-- Fanuc 21i-TB tukee vain enintään 512 kB:n käyttäjämuistia.

Kannettava käyttöyksikkö: Studer PCU-pääte

jossa on LCD-näyttö, näppäimistö, elektroninen käsipyörä,

ohitus- ja lupapainike

Käyttötuntilaskuri, vaihteluväli 0-99,999 tuntia.

Elektroninen telakointitunnistus Dittel AE 4100-1:n kanssa.

koostuu seuraavista osista:

-- Etupaneeli, jossa on LCD-näyttö näyttöä varten

signaalikäyrä

-- 4 tuloa telakoitumisen havaitsemista varten passiivisen

antureiden avulla, jolloin vain yksi anturi voi olla

arvioitava kerrallaan
