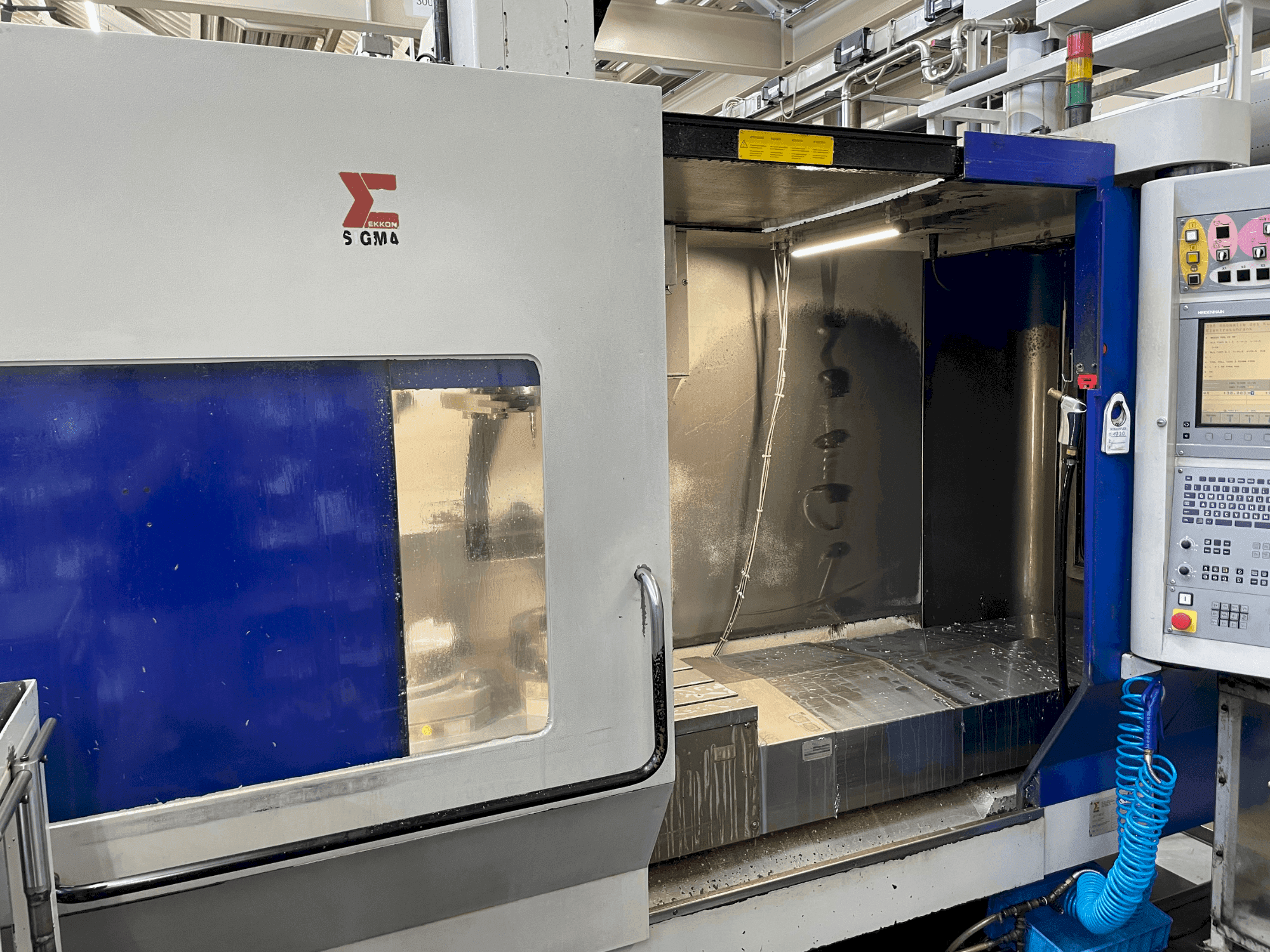

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Akselit: x-akselin liike (pituussuuntainen): vaihtelee 1250 mm:stä 2000 mm:iin / y-akselin liike (poikittaissuuntainen): 3 / nykyinen karan tuntimäärä: noin 33000 / x-akselin liike (pituussuuntainen): vaihtelee 1250 mm:stä 2000 mm:iin / y-akselin liike (poikittaissuuntainen): 3 akselia: 810 mm / z-axis travel (vertical): 630 mm / b-akselin liike (kääntyvä): -60° to +105° / c-axis travel (rotary table): 360° / x/y/z-pikaliike: vaihteluväli 40 m/min - 50 m/min / b/c-pikaliike: vaihteluväli 40 rpm - 50 rpm / kiihtyvyys x/y/z: vaihteluväli 5000 mm/sek² - 10000 mm/sek² / kiihtyvyys b/c: vaihteluväli 3. 5 rad/sek² - 8. 8 rad/sek² / ohjaimet: lineaariset liukulohkoilla, joissa on kolminkertainen kierrätys esijännitetyillä kuulilla / kuormalavojen vaihtoaika: 3 sekuntia (5-akselinen)

• Virtalähde: 1: 400v 50hz 3-vaiheinen verkko / nimellisteho: 35 kw - 60 kw / nimellisvirta: 60 a - 105 a.

• Paineilman paine: 6 bar / paineilman kulutus: 150 nm³/h

• Koneen väri: harmaa ral 7008 / suojakannen väri: keltainen ral 1004 / työpisteen valaistus: 2 tai 4 / äänenpainetaso: 77 db(a) - 79 db(a) (vakio, 15000 rpm)

• Työkalunpidin: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / max. Käytettävissä oleva teho: 27 kw / max. Käytettävissä oleva vääntömomentti: 235 nm, 158 nm, 86 nm / ohjelmoitavat indeksoidun karan kulma-asennot: elektroninen, 3600 asentoa

• Mittausjärjestelmä: Heidenhain-mittausjärjestelmä, elektroninen taittokommutaattori / paikannustarkkuus (x/y/z): 0. 008 mm / paikannusleveys (x/y/z): 0. 006 mm / keskimääräinen kääntövirhe (x/y/z): 0. 002 mm

• Varastotyyppi: ketjuvarasto, jossa on 2 suuntaa / asemien määrä: 40 (vakiovaruste) - 50 (lisävaruste) / työkalun valinta: "satunnainen" / työkalunvaihtaja: kaksoiskouravarsi, sähkömekaanisesti ohjattu / min. Työkalunvaihtoaika: 1. 5 sekuntia / lastunvaihtoaika: 4. 5 sekuntia / max. Työkalun paino: 8 kg / max. Työkalun halkaisija: 80 mm / max. Työkalun pituus: 350 mm / max. Työkalun mitat: 300 mm

• Matalapaineella öljyemulsiolla: 10 suutinta karan ympärillä, max. 5 bar, 100 l/min / korkeassa paineessa öljyemulsiolla karan kautta (lisävaruste): 15 bar 15 l/min tai 30 bar 30 l/min / lastun sekoitus: 2 rinnakkaista ruuvia pöydän molemmilla pitkillä sivuilla ja sivulastukuljetin / jäähdytysjärjestelmän suodatus: Jäähdytysjärjestelmän suodatus: 60μ suodatinjärjestelmä, jossa on 2 suodatinpanosta ja manuaalinen ohitus: 60μ suodatinjärjestelmä, jossa on 2 suodatinpanosta ja manuaalinen ohitus.

sisäinen jäähdytys karan kautta (IKZ)
