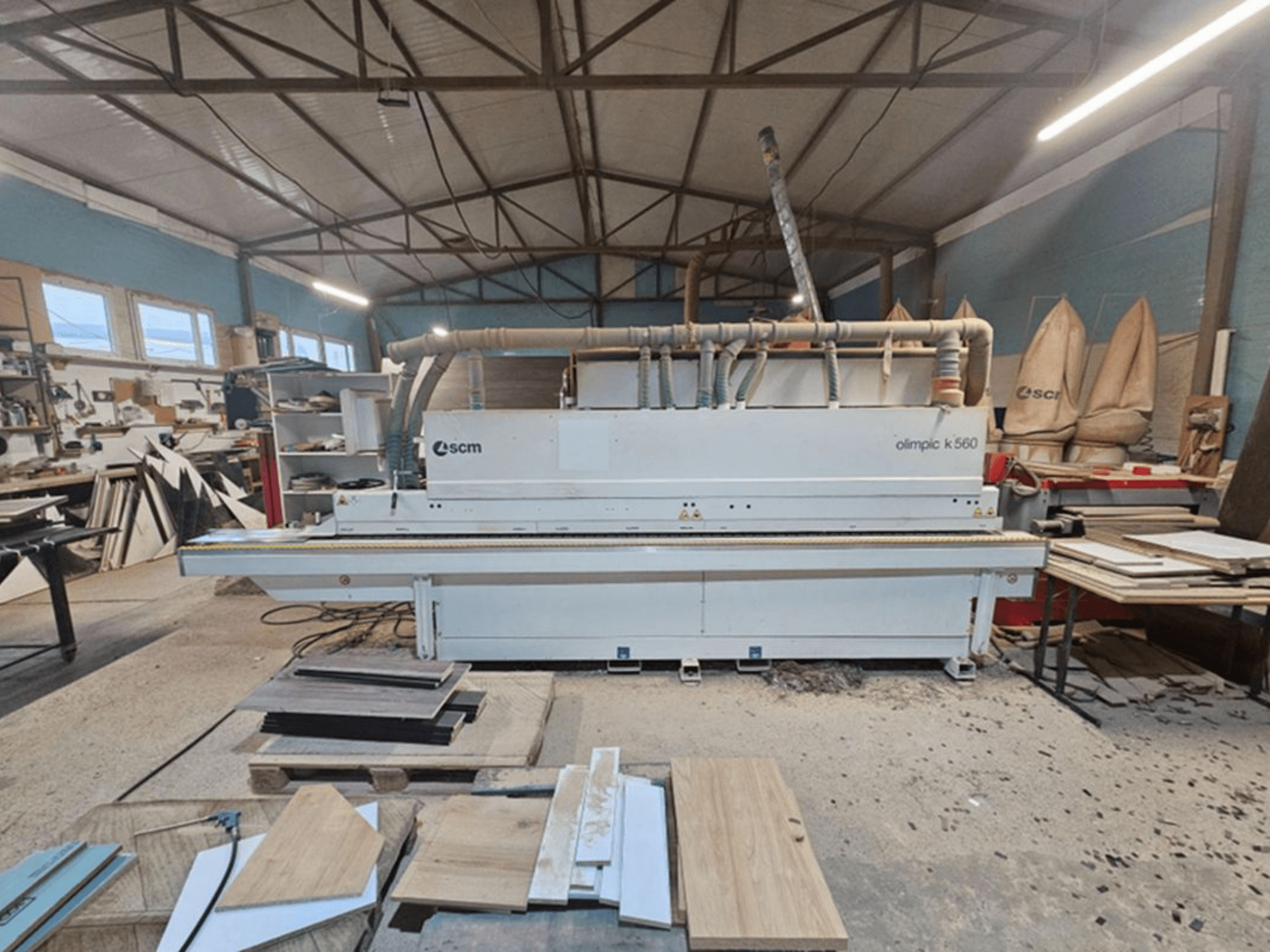

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Tärkeimmät ominaisuudet

• Syöttönopeus jopa 18 m/min 600 mm:n paneelivälillä, myös kulmien pyöristämisen yhteydessä

• Touch 7 -värikosketusnäytön ohjaus, jossa grafiikka, ohjelmien hallinta, vianmääritys ja digitaalinen liimalämpötilan säätö

• 2-moottorinen Round X -kulmien pyöristysyksikkö kulmien pyöristykseen ja leikkaamiseen

Tekniset tiedot

• Syöttönopeus: 12–18 m/min

• Työkappaleen paksuus: 8–60 mm

• Reunan paksuus (rulla): 0,4–3 mm

• Reunan paksuus (nauha): 0,4–6 mm

• Reunan suurin poikkipinta-ala (rulla): 135 mm²

• Rullan suurin halkaisija: 800 mm

• Reunan ulkonema: 2 mm yläpuolella / 2 mm alapuolella

• Työkappaleiden välinen etäisyys: 600 mm

• Työkappaleen vähimmäispituus: 140 mm

• Työkappaleen vähimmäisleveys: 95 mm (60 mm erityisasetuksella)

• Vähimmäispituus (rullamateriaali): 180 mm

• Vähimmäispituus (nauhamateriaali): 220 mm

• Työkappaleen painotangon aukko: 560 mm

• Työskentelykorkeus: 900 mm

Ohjausjärjestelmä (Touch 7)

• 7 tuuman värikosketusnäyttö (16:9)

• Kaikkien yksiköiden graafinen näyttö ja simulointi

• Kaikkien yksiköiden ohjaus ja automaattiset käynnistystoiminnot

• 60 vapaasti muokattavaa ohjelmaa

• Täysi PLC-ohjaus enkooderin valvonnalla

• Digitaalinen liimakattilan lämpötilan säätö

• Diagnostiikka käyttäjän avustuksella

• Tilastot: kappalemäärät, reunamittarit, ketjun käyntiaika

• Vaiheen valinta: ensimmäinen tai toinen käsittelyvaihe

Käsittelyyksiköt

• Liitosjyrsintä: kaksi timanttiliitosjyrsintä, kukin 1,8 kW, 12 000 rpm

• Liimausyksikkö VC-S4.1: 3 kW:n lämmitys, 1,5 kg:n säiliö, Fastlock-pikavaihto, moottoroitu päärulla + kolme painerullaa

• Leikkausyksikkö K/SEL: kaksi HF-moottoria, kukin 0,35 kW, 12 000 rpm, kääntö 0–15°

• Tasojyrsintäyksikkö R-K: kaksi HF-moottoria, teho kumpikin 0,55 kW, 12 000 rpm, terän säde R2

• Pyöristys X-kulmien pyöristys: kaksi HF-moottoria, kumpikin 0,35 kW, 12 000 rpm, välyksettömät tarkkuusohjaimet

• Kaavin RAS-K: työkalun säde R2

• Kiillotusyksikkö SP-V: kaksi moottoria, teho 0,18 kW kukin, 3 000 rpm

Lisävarusteet

• Autoset T-ER2 -automaattinen vaihto:

  • Vaihto ensimmäisen ja toisen kierroksen välillä

  • Reunan paksuuden automaattinen muutos (esim. 0,4 mm – 2 mm)

• Irrotusaine-/tarttumisenestosuihkutusjärjestelmä AAR

• Liimankorjausyksikkö RC-V

• H=64 mm:n timanttityökalut tasoitus-/esijyrsintäryhmälle
