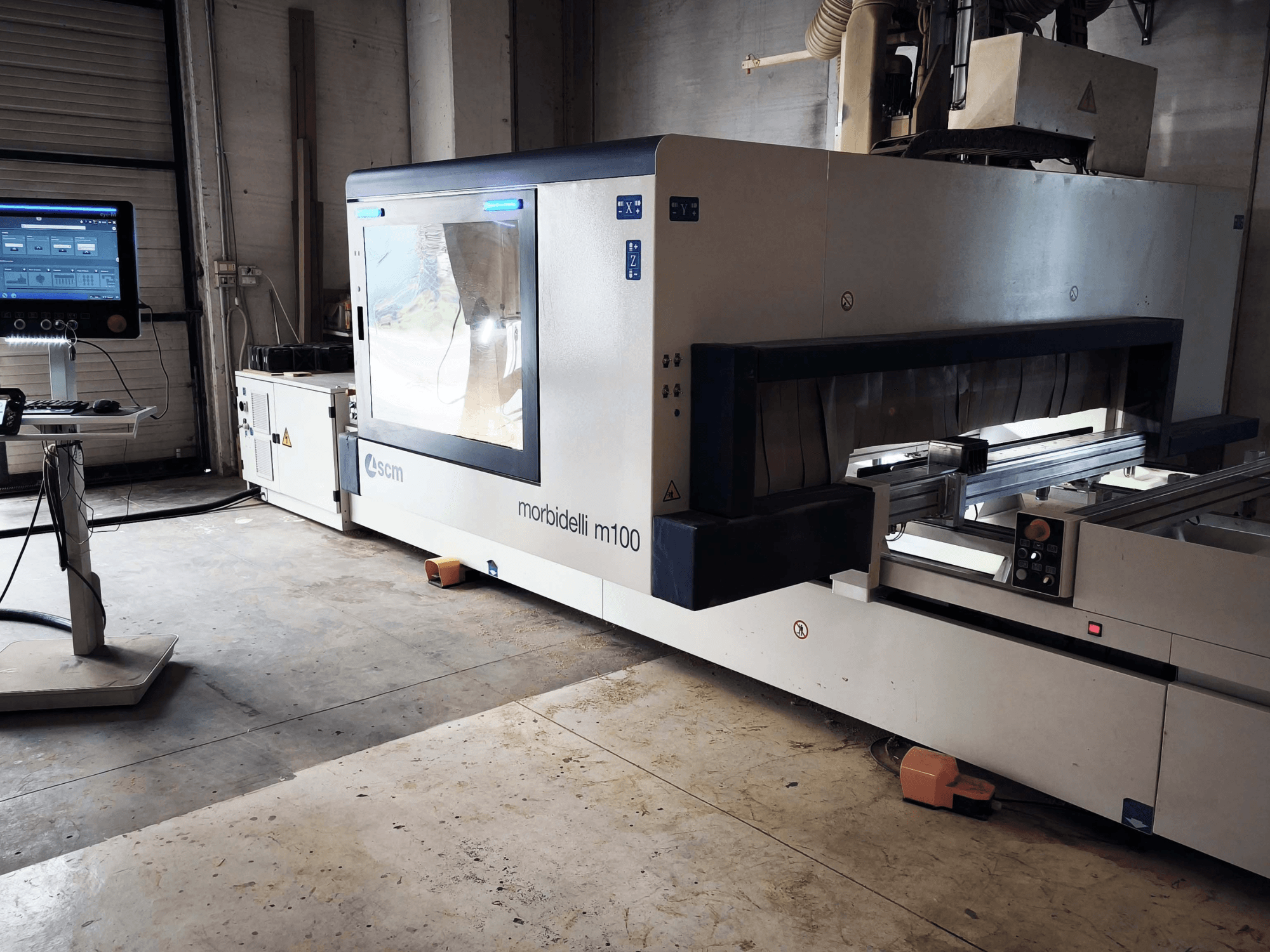

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Työskentelyalue

  • Levyn suurin latausleveys / Y-suuntainen läpimitta: 2 200 mm

  • Työkappaleen kulku Z-akselilla: 250 mm

  • Heilurin työskentelypituus: 1 700 + 1 700 mm

  • X+Y-vektorinopeus PRO-SPACE: 56 m/min

  • X+Y-vektorinopeus PRO-SPEED: 78 m/min

  • PRO-SPACE-turvallisuusasetukset: X-akselin nopeus rajoitettu 25 m/min käyttäjän turvallisuuden vuoksi

• 5-akselinen jyrsintäyksikkö – JQX

  • 5-akselinen JQX-sähkökara, HSK 63F

  • B-akselin kierto: ±185°, nopeus: 7 000°/min

  • C-akselin kierto: ±320°, nopeus: 7 000°/min

  • Ohjelmoitava myötä- ja vastapäiväinen pyöriminen, keraamiset laakerit, nestejäähdytteinen

  • Automaattinen imukupu: 3 asentoa + poiskytketty asento

• Porausyksikkö – F23L Ro.Ax

  • 13 itsenäisesti valittavaa pystysuoraa karaa

  • 5 vaakasuoraa porauspäätä, joissa on kaksinkertainen lähtö (3 X-akselilla, 2 Y-akselilla)

  • Porausakselin pyörimisnopeus: 4 200 rpm (vakio) / 3 000–8 000 rpm (taajuusmuuttajalla)

  • Integroitu sahanterä X-akselilla; enimmäishalkaisija 125 mm; paksuus 2,2–6 mm

  • Terän nopeus: 5 000 rpm (vakio) / jopa 10 000 rpm (taajuusmuuttajalla)

  • Porausmoottorin teho: jopa 3,9 kW

  • Poran enimmäispituus: 70 mm; karan väli: 32 mm; Weldon Ø10 mm -työkaluliitäntä

  • Korkeapaineilman avustus: >64 kgf karaa kohti

• Työkalumagasiinit (yhteensä enintään 28 paikkaa)

  • TRB14: 14 työkalua; työkalun enimmäishalkaisija 300 mm (3-akselinen) / 350 mm (5-akselinen); työkalun enimmäispaino 8 kg

  • FAST14: 14 työkalua; enimmäishalkaisija 225 mm (saha) / 180 mm (pyörötyökalot/kulmayksiköt); työkalun enimmäispaino 8 kg

• Työpöytä ja kiinnitys

  • 6 × TV FLEX 1600 -pöytää/tankoa; pneumaattinen lukitus/lukituksen avaus

  • Automaattiset viitepysäyttimet: 6 takana, 6 välissä, 4 sivulla

  • Lisäetupysäyttimet H=75

  • 4 pneumaattista paneelinostinta H=75

  • Heilurikoneistusmahdollisuus

  • Tyhjiökiinnitysjärjestelmä

• Tyhjiölaitteet

  • Tyhjiöpumppu: 250 m³/h

  • 18 kiinteää imukuppia: 145 × 145 mm, H=75 mm

  • 6 pyörivää imukuppia: 145 × 55 mm, H = 75 mm

• Mittaus / paikannus

  • Automaattinen työkalun pituuden anturi

  • Kaksinkertainen laserpaikannus (yksi projektori kutakin työaluetta kohti)

  • Automaattiset työkappaleen asemointiviitteet

• Ohjaus ja ohjelmisto

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF-tuonti; PGM-tuonti / muuntaminen PGMX-muotoon

  • Parametrinen ohjelmointi; Työkalunhallinta; Maestro APPS

  • Graafinen työpöydän asetusten määrittely; törmäystarkistus; syklin keston arviointi

  • Etätukitoiminto; verkkoyhteys

• Käyttökonsoli

  • eye-M PRO -integroitu teollisuustietokone, 21,5 tuuman Full HD -kosketusnäyttö (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4-RAM-muistia; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Langallinen TECPAD 7 tuuman kaukosäädin; kaapelin pituus 6,5 m

• Asennustiedot

  • Asennusteho: 23–28,5 kVA; 400 V; 50 Hz; 3-vaiheinen

  • Ilmankulutus: 450 Nl/min

  • Poistoilman nopeus: 30 m/s; poistoliitäntä Ø 250 mm

Lisävarusteet

• Työkalunpitimet ja kiristysholkit: eivät sisälly tarjoukseen

• Muita ulkoisia lisävarusteita (robotit, automaatio, lastunkuljetin, tankosyöttölaite jne.) ei ole määritelty sisältyviksi
