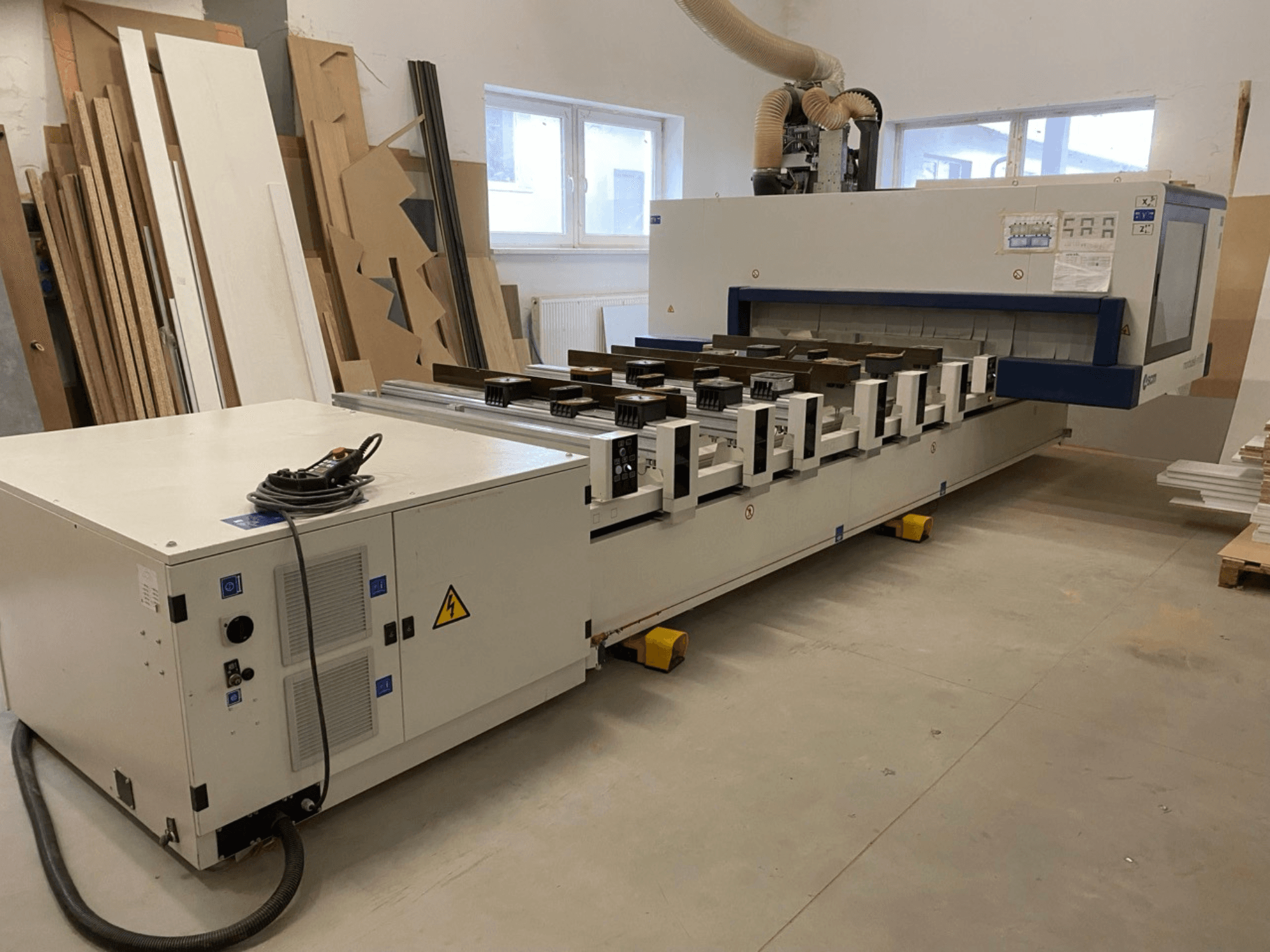

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Työskentelyalue / akselit:

  • Paneelin pituus (Y): 1900 mm (2210 mm)

  • Levyn korkeus (Z): 180 mm

  • Paneelin pituus läpimekanisoinnissa: 1400 mm

  • Vektorinopeus X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Työpöytä: 6–12 palkkia (TV Flex), 12 alipainetarttujia (145 × 145 × H75 mm); 2 pysäytintä palkkia kohti; siirrettävän palkin pituus 1600 mm.

• Porausyksikkö (yleiset tiedot):

  • 21 pystykaraa, 8 000 rpm

  • 10 vaakasuoraa karaa, 8 000 rpm

  • Integroitu saha Ø125 mm (X), 10 000 rpm

  • Moottorin teho 2,2 kW

• Sähkökara: 10 kW (S6), enintään 24 000 r/min.

• Asennusvaatimukset: liitäntäteho 23–28,5 kVA; paineilma 450 NL/min; pölynpoisto 4 500 m³/h, 25 m/s, poistoaukko Ø250 mm.

• Rakenne ja liike:

  • Raskas, jännitteestä vapautettu, sähköhitsattu teräsrunko; kaikki työstö tehdään yhdellä asetuksella CNC-metallintyöstökoneilla.

  • Nopeat neliriviset lineaarijohteet; kolmipiiriset pallokierrätysjärjestelmät; X-akselin kierteinen hammasratas.

  • Harjattomat moottorit, taajuusmuuttajat; työstöyksiköt on asennettu liikkuvaan portaaliin jäykkyyden takaamiseksi.

  • Läpinäkyvä polykarbonaattinen suojakotelo.

• CNC-ohjaus ja ohjelmisto:

  • PC-Office: Windows 7, 17 tuuman värillinen LCD-näyttö, QWERTY-näppäimistö, siirrettävä ohjauspaneeli, Xilog Maestro.

  • Xilog Maestro -ominaisuudet: parametrinen/graafinen/ISO-ohjelmointi; DXF/ASCII-tuonti (2D); 3D-lineaarinen/pyöreä interpolointi; avaruuslineaarinen interpolointi; kierteinen interpolointi; ohjattu editori; automaattinen porauksen optimointi ja työkalukirjastot; paneelin alkuperäpisteen siirtymä; simulointi; viivakoodien hallinta (ohjelmisto); itsediagnostiikka; vaiheittainen manuaalinen puuttuminen; graafinen yksikön konfigurointi; työstönopeuden valinta; SCM CNC Jerk -toiminto.

• Turvallisuus: CE; PRO-SPACE-järjestelmä turvapuskureilla (automaattinen pysäytys mahdollisen törmäyksen yhteydessä).

• Pöydän varusteet mukana/mainittuina: takana alumiiniset H75-viitepysäyttimet kussakin palkissa; toiset keskiviitepysäyttimet kussakin palkissa; edessä H75-viitepysäyttimet kussakin palkissa.

• Tyhjiöjärjestelmä: integroitu tyhjiöpumppu 90/108 m³/h, 50 Hz.

• F23 L -porausyksikkö (luettelossa mainittu kokoonpano):

  • Itsenäinen Z-akseli

  • 13 itsenäistä pystysuoraa karaa (8 X / 5 Y)

  • 6 itsenäistä vaakasuoraa karaa (pikavapautus), joista 4 Y-akselilla

  • 32 mm:n väli

  • Nopeus 4 500–8 000 rpm (taajuusmuuttaja)

  • Takapaneelin ura-/sahausyksikkö Ø 125 mm, 5 500–10 000 rpm (taajuusmuuttaja)

  • Moottori 2,2 kW

  • Lisätty Z-paine

• RO AX:n edut: korkea tuottavuus, tarkkuus, viimeistelylaatu, työstönopeus; huoltotarve jopa 90 % pienempi (noin 1 000 tunnin välein).

Lisävarusteet

• TRB14-sivukiinnitteinen työkalumagasiini (lisävaruste), oikealla puolella:

  • Kapasiteetti jopa 11 työkalua; maks. Ø350 mm

  • Keskietäisyys 130 mm

  • Työkalun enimmäispaino 8 kg; yhteensä 48 kg

• 4 työkappaleen nostotukea H75, kaksi nostotasoa (kiinnittimien yläpuolella ja työtasolla), 20 kg per tuki

• Lisälaitteena avain USB-portilla
