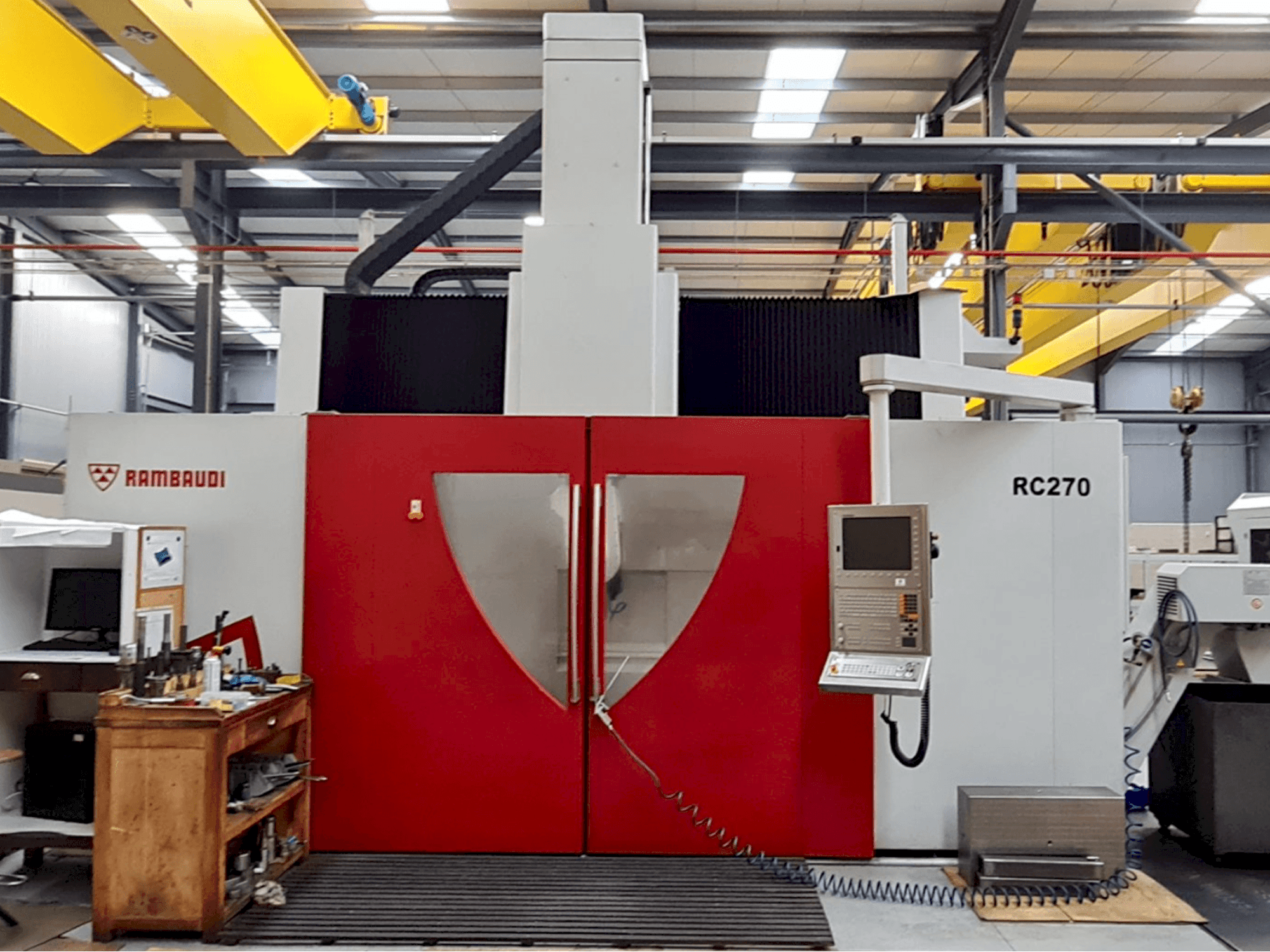

Rambaudi - RC 270PT-MIL-RAM-2014-00002

Koneen edut

Laadulliset koneen edut

• Numeroohjattu jyrsintäkeskus liikkuvalla poikkipalkilla, sopii nopeaan koneistukseen 5 akselilla
• Kaksi sivupylvästä, joilla poikkipalkki kulkee
• Poikkipalkki, joka tukee painimen pidikettä ristiin satulan ja liukua pilareissa
• Pystysuunnassa poikkisatulan sisällä liukuva pussin
• Pussin alaosaan kiinnitetty pää
• Työpöytä pylväiden keskellä, jolla on seuraavat ominaisuudet: 2500 x 2000 mm // 10000 kg/m2 // valurautapöydän paksuus 300 mm // 8 t-uraa - leveys 28 mm
• Kone on varustettu 2-akselisella 89 g jyrsinpäällä (c ja jatkuva)
• Päähaarukan sisällä on kara 24000 rpm, hsk-a 63 työkalukartio

Tekniset koneen edut

• X ja x1 = 2200 mm // nopeus: 40 m/1' // poikkipalkin pituussuuntainen siirto 2 pylväässä
• Y = 2700 mm // nopeus: 40 m/1' // painimen pidikkeen poikkisatulan poikittaissuuntainen siirto poikkipalkissa
• Z = 1250 mm // nopeus: 40 m/1' // poikkisatulan pystysuuntainen käännös
• C jatkuva = 400 (+/- 200 °) // pään kierto painimen pystyakselin ympäri
• Jatkuva = 230 ° (+ 120 °, -110 °) // sähkökaran tuen kierto päähaarukan sisällä
• Lineaaristen koneen akselien tarkkuus (x, x1, y, z): p = 0,015 mm / anturin optinen viiva
• Napakoneiden akselien tarkkuus (c,a): 15 kaarisek - toistettavuus 10 kaarisek / anturienkooderi
• Vääntömomentti: c, jatkuva = 1000 nm // c, jarrutettu = 4000 nm

Lisätiedot

38428 kone päällä // 23655 leikkaustuntia
