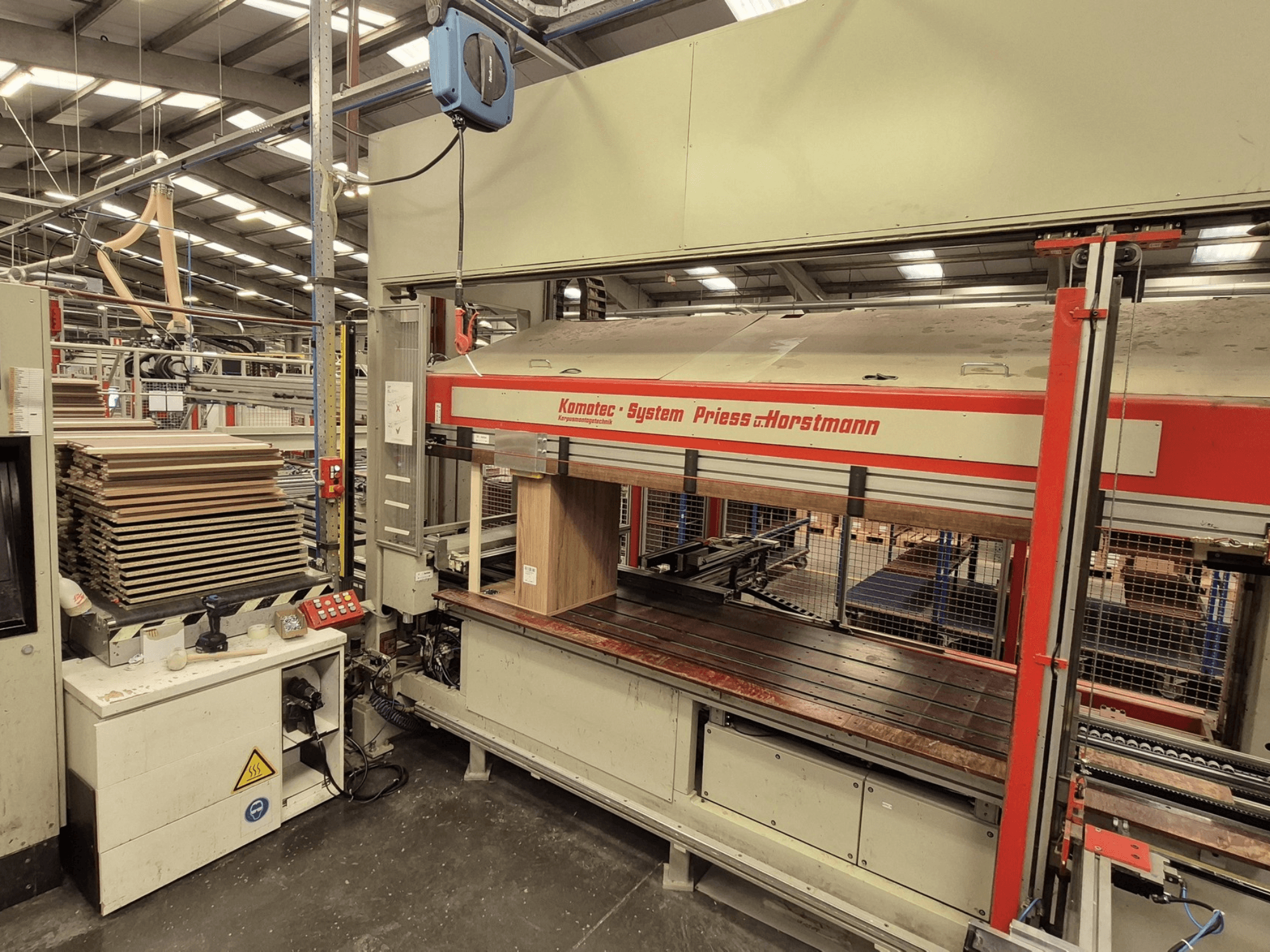

Priess & Horstmann - KP-5-CNCBE-PRE-PRE-2003-00001

• Työkappaleen mitat

  • Kaapin korkeus: 300-2500 mm

  • Kaapin leveys: 300-1300 mm (pienemmät leveydet ovat mahdollisia manuaalisesti täyttölaitteiden avulla).

  • Kaapin syvyys: 160-700 mm

  • Sivujen enimmäispaksuus: 56 mm (mukaan lukien varusteet)

• Toiminnalliset vaatimukset

  • Virransyöttö: 400 V ±10 %, 50 Hz, 3-vaihe, n. 10 kW.

  • Paineilma: 6-7 baaria, öljytön ja kuiva.

  • Tila/ergonomia: Vähimmäiskorkeus 3700 mm; työskentelykorkeus 930 mm.

• Visuaalinen kokoonpano (RAL-värit)

  • Kone ja ohjauskaappi: RAL 7032 Kieselgrau

  • Tuet ja suojukset: RAL 3000 Feuerrot

  • Moottorit ja poistohormit: RAL 9005 Mattschwarz

Lisävarusteet

• Puskurijärjestelmä

  • Rullakuljettimet (Roba)

    • Roba_11: pituus ~2800 mm, hyötyleveys 700 mm; jaettu pyöröhihnakäyttö; kaksi 0,55 kW:n moottoria; 60 m/min; 1 kiinteä päätepysäytin + 1 säädettävä keskipysäytin.

    • Roba_12: ~2800 mm pituus, 700 mm hyödyllinen leveys; 0,55 kW moottori; 60 m/min; ensisijaiset ohjaimet (Start/Stop, hätäpysäytys).

    • Rullat: Ø60 mm, muovipäällysteinen; jako 128 mm.

    • Työskentelykorkeus: 930 mm (±20 mm)

  • Poikittaiskuljettimet (QF)

    • QF_11 ja QF_12: 8 hammashihnaa; 0,55 kW:n moottorit taajuusmuuttajilla.

    • Nopeus: 40 m/min 50 Hz:n taajuudella

    • Toiminta: Pneumaattisesti kallistettava (hoch schwenkbar).

    • Poikittainen kokonaisleveys: ~1720 mm

• ZWA-1-CNC-yksikkö

  • Työkappaleen mitat: kaapin korkeus 300-2500 mm; leveys 300-1200 mm; syvyys 160-700 mm.

  • Toiminnallinen: Sähkö- ja paineilmasyöttö runkopuristimen kautta.

  • Työskentelykorkeus: 930 mm

  • Tila: Tilan vähimmäiskorkeus 3700 mm

  • Rakenne: Tukeva, vääntöä kestävä runko, jossa on tarkkuusohjaimet nostopöytää varten.
