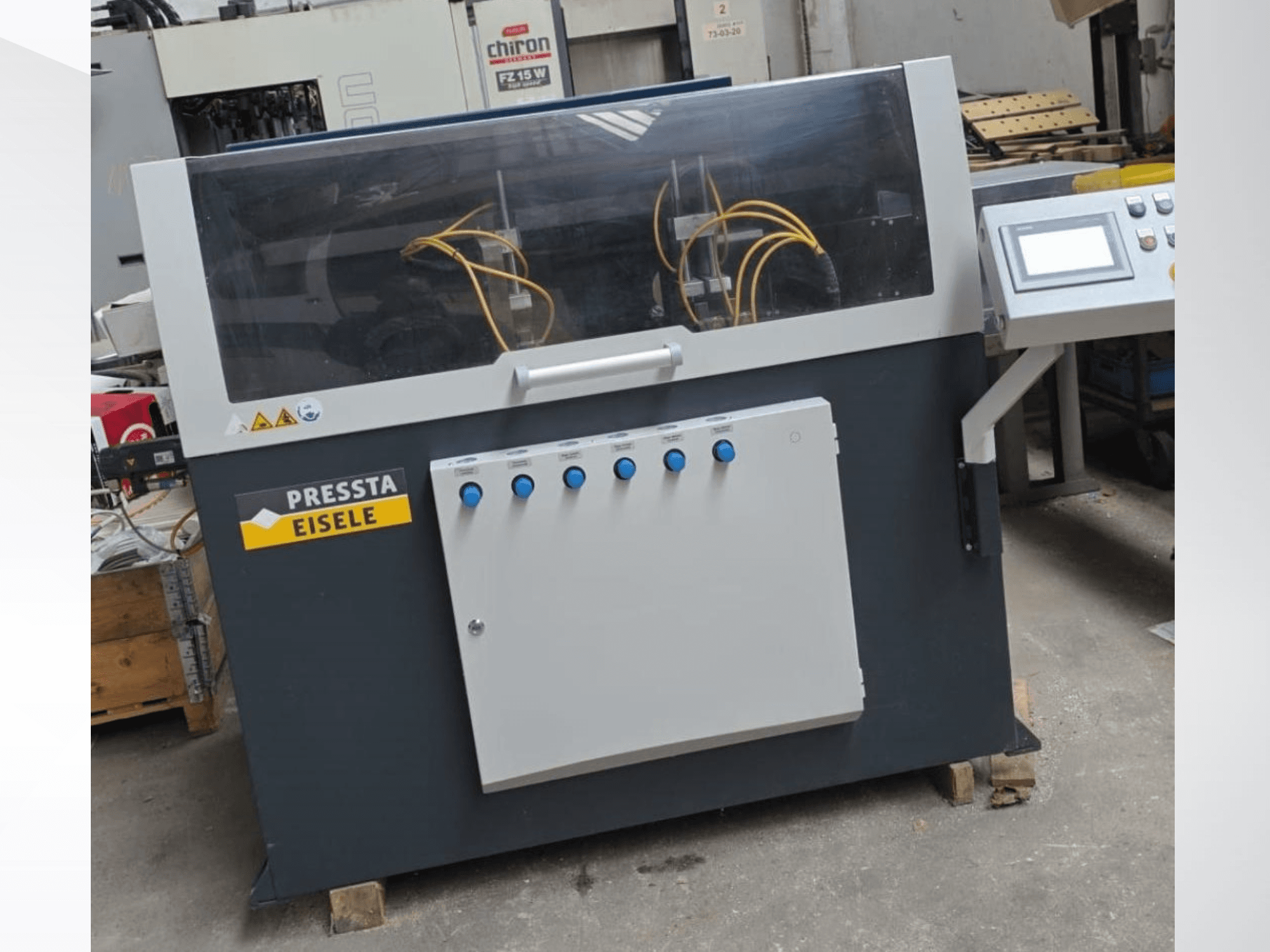

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Tekniset tiedot

• Sahan käyttöteho: 7,5 kW (7 500 W)

• Käyttöjakso: S6

• Sahanterän nopeus: enintään 2 850 rpm

• Virtalähde: 400 V, 3-vaihe, 50 Hz

• Virrankulutus: 16 A

• Käyttöpaine: 6–8 bar

Leikkauskapasiteetti

• Suurin leikkausleveys: 270 mm

• Suurin leikkauskorkeus: 150 mm

• Suurin leikkaushalkaisija: 270 mm

• Pyöreän materiaalin suurin kapasiteetti (90°): 190 mm

• Profiilin suurin leveys: 270 mm

• Profiilin pituusalue: 3–4 000 mm

• Jäännöspalan vähimmäispituus: Alkaen 75 mm (profiilista riippuen)

Sahanterä

• Sahanterän halkaisija: Ø550 mm

• Sahanterän reikä: Ø40 mm

Ohjausjärjestelmä

• PLC: Siemens S7

• HMI: SIMATIC-kosketuspaneeli

• Ohjain: CPU 315

• Turvajärjestelmä: Flexisoft

• Toiminnot:

  • Kappalemääränlaskuri

  • Erän kertoja niputuskäsittelyä varten

  • Syklin keston näyttö

  • Ketjun mittojen hallinta

  • Vianmääritys

Liitettävyys

• Etäkäyttö: IXON-reititin VPN-yhteydellä

Materiaalin syöttöjärjestelmä

• Käyttötyyppi: Elektroninen servokäyttö

• Syöttöliike: 800 mm

• Käyttömekanismi: Kuularuuvikara

• Profiilin enimmäispituus: 4 000 mm

• Syöttötuki: Nostettava/laskettava rullatuki

Sahan syöttö

• Syöttötyyppi: Moottoroitu

• Syötön säätö: portaaton

• Leikkaussuunta: Alhaalta ylöspäin

Kiinnitysjärjestelmä

• Tyyppi: Pneumaattinen vaaka- ja pystysuuntainen kiinnitys

• Kiinnityskohdat: Syöttö- ja poistopuoli

• Paineensäätö: 6 erillistä paineensäätäjää

Voitelu

• Voitelutyyppi: Jaksoittainen ruiskutusjärjestelmä

• Säiliön tilavuus: 1 l

• Ominaisuudet:

  • Tasonvalvonta

  • Automaattinen sammutus

Turvallisuusominaisuudet

• Täydellinen suojakotelo

• Äänieristetty koneen runko

• Koneen automaattinen sammutus materiaalin loppuessa

• Leikkausraon laajennus leikattujen pintojen suojaamiseksi

Materiaalituki

• Syöttökuljetin: 740 mm:n rullakuljetin, jossa on tunkeutumissuoja

• Ulossyöttöpöytä: 450 mm:n Pertinax-tukipöytä, jossa on törmäyssuoja

Imu

• Imuaukot: 2 × Ø100 mm

Lastunpoistoyksikkö

• Malli: MG 3 (Italyvacuum Vortex 58 FT)

• Valmistusvuosi: 2022

• Moottorin teho: 3 kW

• Jännite: 400 V / 3~ (±5 %)

• Virrankulutus: 7,2 A

• Paino: 130 kg

• Ominaisuudet:

  • Integroitu syklonierotusjärjestelmä

  • Kosketukseton antistaattinen järjestelmä

Lisätietoja

• Kone voidaan tarkastaa virran ollessa päällä.
