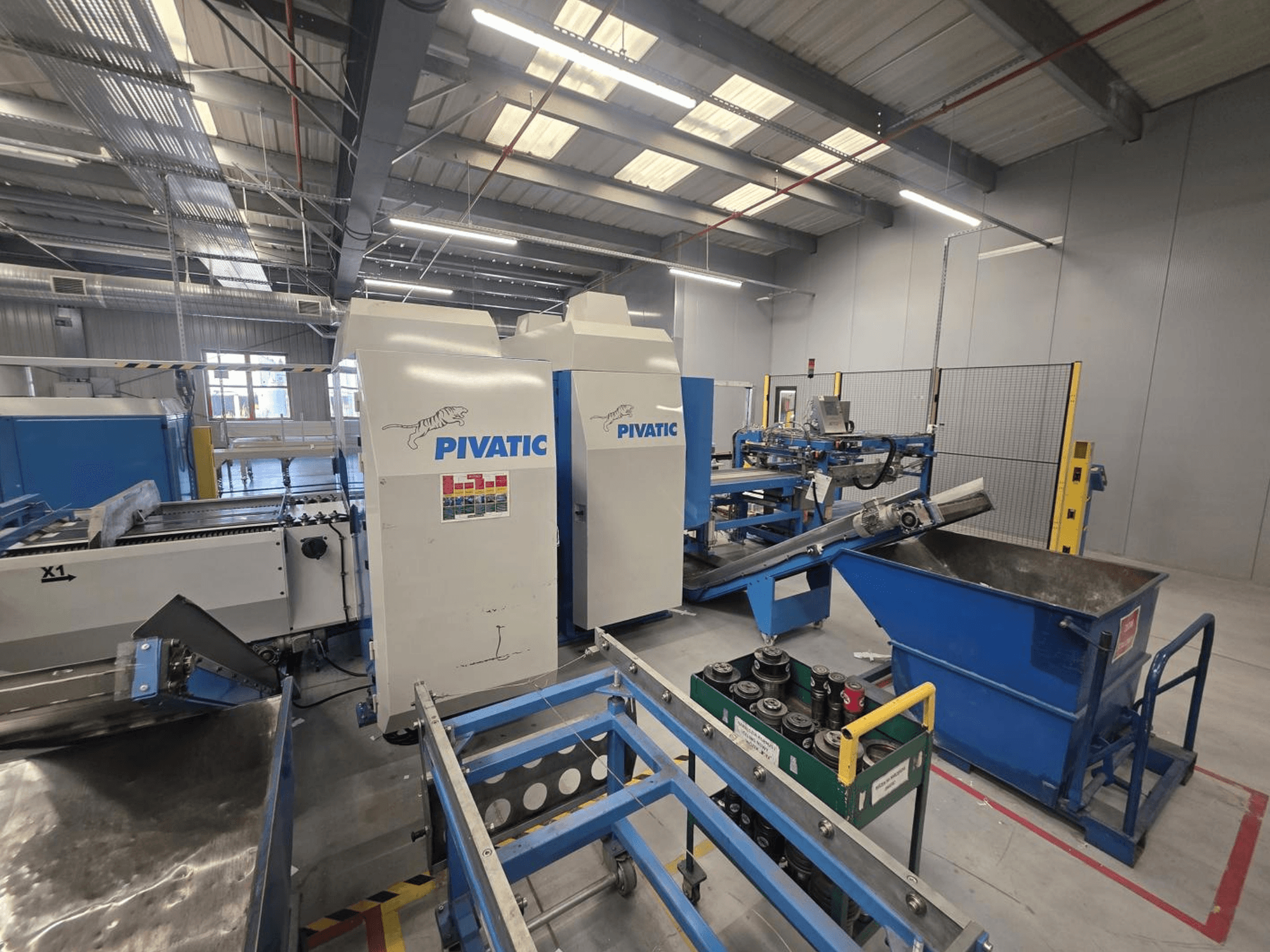

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Käyttökohde: Rei'ityksiä, aukkoja ja lovia vaativien litteiden metalliosien (paneelit, kiinnikkeet, kotelot, sähkökoteloiden osat jne.) sarjatuotanto

• Prosessivirta: Kelan syöttö → kelan avaaminen → suoristaminen → asemointi → TT-lävistys → HT-lävistys → osien leikkaus → poisto/pinoaminen

• Tekniset tiedot:

  • Levyn leveys: 60–830 mm

  • Levyn paksuus: 0,5–2,0 mm (saatavana versio jopa 4,0 mm:iin asti)

  • Kelan enimmäispaino: 5 000 kg

  • Asennettu teho: 20 kW

  • Virtalähde: 3 x 400 V + PE

  • Taajuus: 50 Hz

• Lävistysjärjestelmä:

  • TT (Thick Turret): CNC-lävistys vakiokasettityypeillä joustaviin reikiin/aukkoihin/muotoihin

  • HT (Hard Tool): Toinen lävistysosa, jossa käytetään erikoistyökaluja toistuviin toimintoihin

• Tilan tarve:

  • Päälinjan pinta-ala: 17,5 x 5,5 m

  • Lisätila romulle: 1,5 m

  • Lisätila HT-osastolle: 1,55 m

• Koneen kunto: Täysin toimintakunnossa ja tuotannossa; tarkastus ja koeajo mahdollisia

Lisälaitteet

• Sisältyy:

  • Keloja siirtävät vaunut

  • Kelan avauslaite

  • Levyn suoristin

  • Kelaavan/suoristavan yksikön ja kelavaunujen ohjauspaneeli

  • Pääohjauspaneeli

  • Kallistuva kuljetin valittavaa tuotteen purkua varten

  • Kuljetus- ja pinoamismoduuli

  • Turvajärjestelmä, jossa on kiinteät suojukset ja valosulut

  • Ohjauskaappi, jossa on hydraulinen voimayksikkö

  • Työkalukassettivaunut

  • Kovien työkalujen kuljetus- ja varastointiasema

• Ei sisälly toimitukseen:

  • Lävistystyökalut

  • Työkalukassetit

  • Joissakin kuvissa näkyvä robotti
