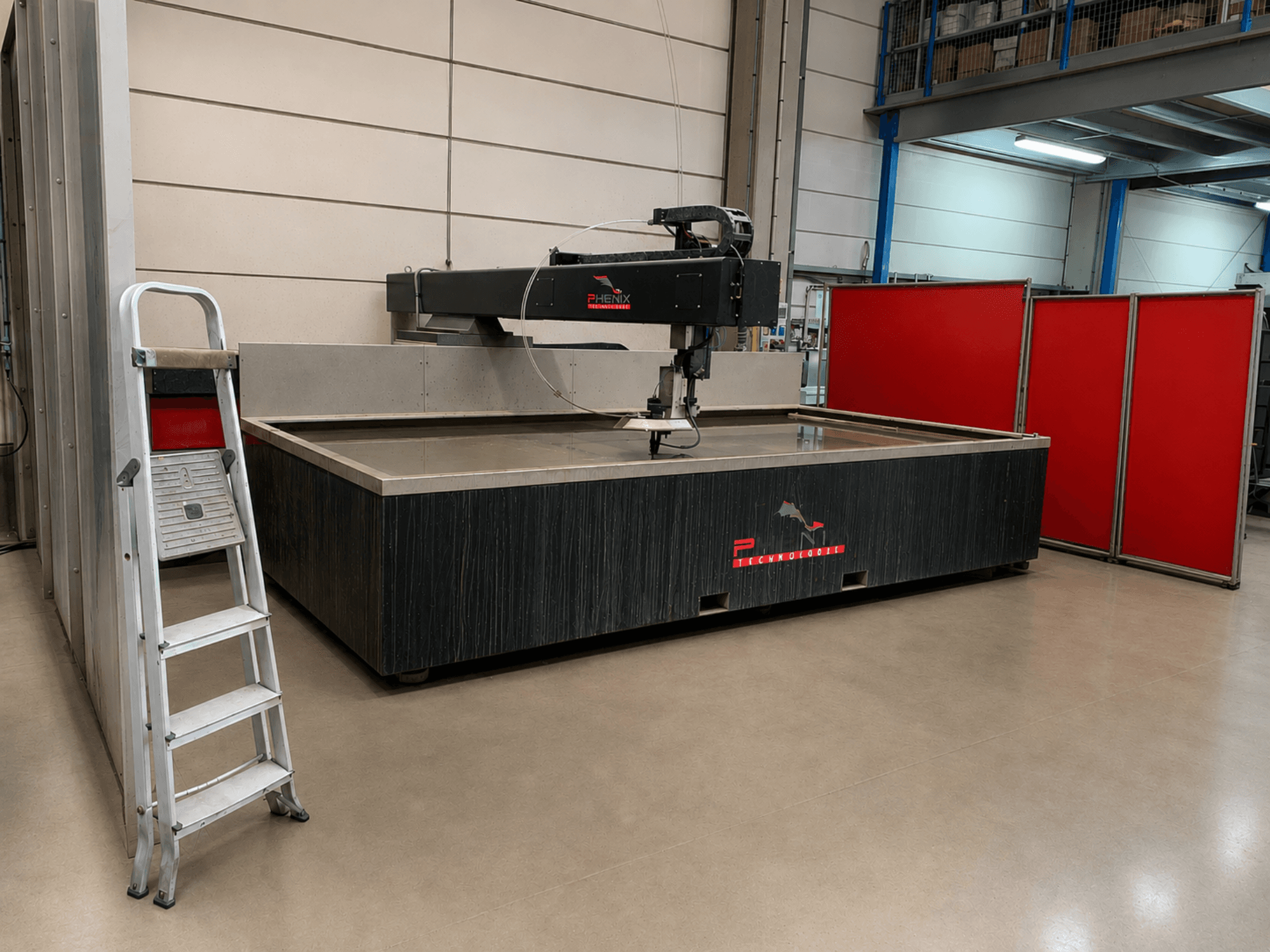

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Työskentelyalue: 3 000 × 1 500 mm

• Leikkausmenetelmä: Puhdasvesi- ja hankaava vesisuihkuleikkaus

• Soveltuvat materiaalit: Teräs, ruostumaton teräs, alumiini, galvanoitu teräs ja muut materiaalit

• Suurin leikkauspaksuus: Jopa 70 mm (riippuu materiaalista)

• Toimintatesti: Mahdollista ennen purkamista

Kone / Liikejärjestelmä

• Kantilever-rakenne (kuormitus 3 suunnasta)

• Lineaariset ohjauskiskot kuulalaakereilla

• Kuularuuvivaihteisto

• Harjattomat akselimoottorit inkrementtiantureilla

• Automaattinen voitelu

• Akselit suojattu hankaavilta epäpuhtauksilta

• Paikannustarkkuus: ±0,1 mm

• Toistettavuus: ±0,05 mm

• Ruostumattomasta teräksestä valmistettu vesisäiliö, jossa on säädettävä ylivuoto ja pikatyhjennysventtiili

• Sinkityt tukiritilät

• Turvavalosulut ja hätäpysäytysjärjestelmä

Leikkauspää

• AccuStream-leikkauspää

• Suurin käyttöpaine: 4 000 bar (MD JET -käyttöohjeen mukaan)

• Suositeltu suuttimen halkaisija: 0,10–0,30 mm

• Safiiri- tai timanttisuutin

• Hydraulinen avaus-/sulkuventtiili

• Kokoonpanot: puhdasvesi- tai hankaava-vesileikkaus

Korkeapainepumppu

• Valmistaja/malli: Hypertherm HyPrecision 75S

• Pumpun teho: 56 kW

• Suurin/tehtaan asettama leikkauspaine: 4 137 bar

• Tehdasasetettu lävistyspaine: 1 379 bar

• Suurin korkeapaineisen veden virtaus: 5,7 l/min taajuudella 50 Hz / 6,1 l/min taajuudella 60 Hz

• Leikkausveden tulovirtaus: 11,4 l/min

• Leikkausveden tulopaine: 3–8 bar

• Pumpun mitat (P × L × K): 1 930 × 1 016 × 1 422 mm

• Pumpun käyttö-/kuljetuspaino: 1 497 kg / 1 415 kg

• Virransyöttö: 400 V / 50 Hz

• Nimellisvirta / pääkatkaisija: 103 A / 125 A

• Hydraulinestesäiliön tilavuus: 151 l

• Hydraulineste: ISO VG 32 tai 46

• Hydraulinesteen enimmäislämpötila: 54,4 °C

• Suurin hydraulinen paine: 217 bar

Lisävarusteet

• Paineistettu hiomajärjestelmä:

  • Hioma-aineen säiliön tilavuus: 200 L

  • Säiliön paine: 8 bar

  • Säiliön mitat: 1 070 × 780 × 1 320 mm (MD JET -käyttöohjeen mukaan)

  • Omapaino: 120 kg

  • Automaattinen hioma-aineen syöttöjärjestelmä, jossa on alhaisen tason valvonta

  • Pneumaattinen hioma-aineen kuljetus

  • Integroitu hioma-aineen annostelu-/jakelujärjestelmä

• Valinnainen/saatavilla: Leikkauskorkeuden reaaliaikainen tunnistusjärjestelmä (kuten mainittu, saatavuus valinnainen)
