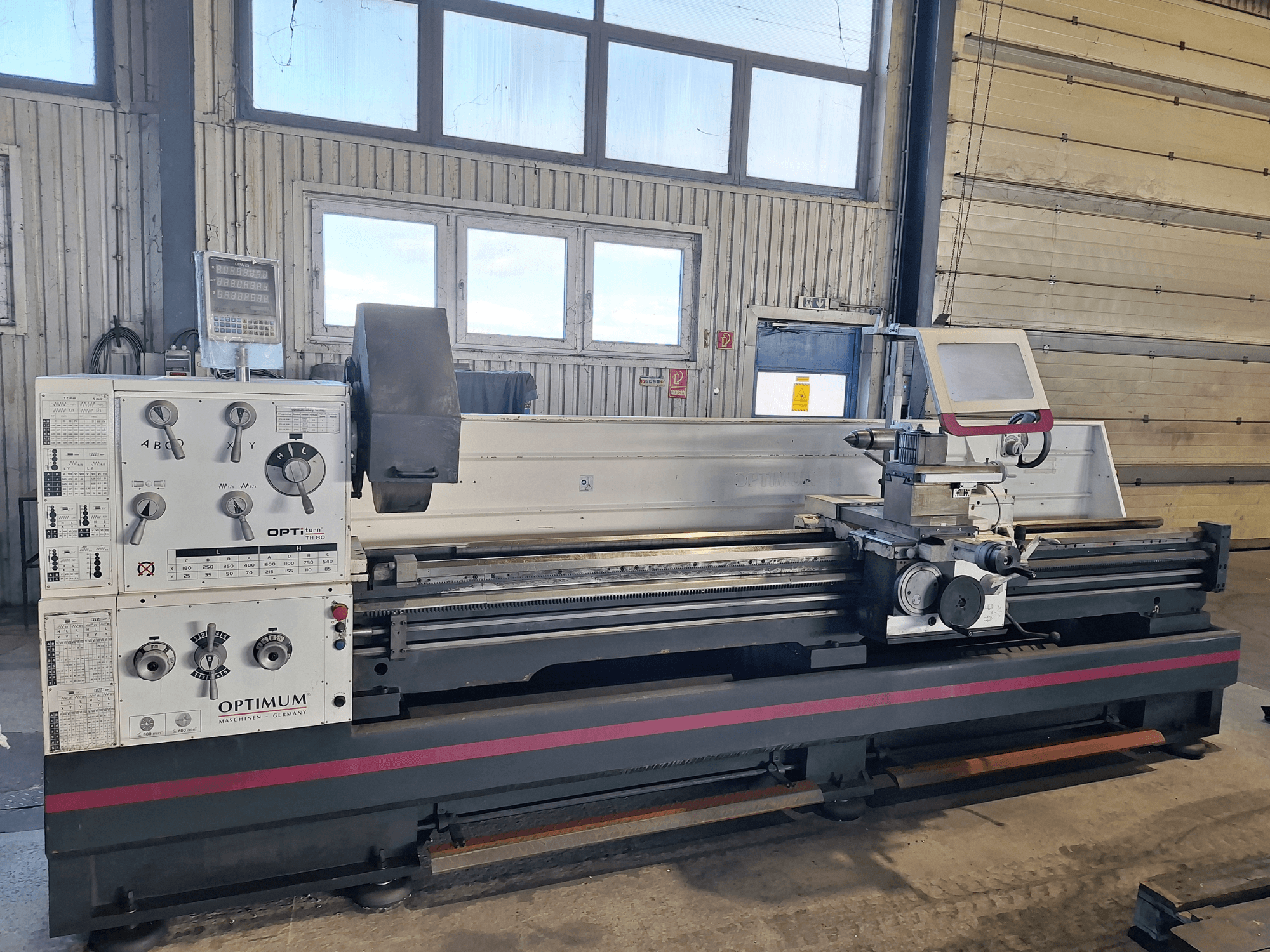

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tyyppi ja kohokohdat

  • Johtava ja vetokarainen sorvi, korkea joustavuus, tarkkuus ja kustannustehokkuus

  • Digitaalisella asennonilmaisimella varustettuna (ks. lisävarusteet) ja pikavaihdettavalla teräspidikkeellä (ks. lisävarusteet).

• Toimitustiedot

  • Pakkausmetriikka: Pakkausmetriikka: Pakkausmetriikka: Pakkausmetriikka: Pituus 4770 mm, leveys 1150 mm, korkeus 1840 mm.

  • Weights: Brutto 4480 kg, Netto 3870 kg

• Tekniset tiedot

  • Kantavuus 1,4 t/m

  • Työalueet:

    • Korkeus 400 mm

    • Koneen sängyn yläpuolella oleva heilahalkaisija 800 mm

    • Kääntymishalkaisija höyläluiskan yläpuolella 570 mm

    • Sängyn leveys 400 m

    • Max. leveys 3050 mm

    • Sängyn halkaisija sänkisillassa 1035 mm

    • Kääntöpituus sänkisillassa 250 mm

  • Nopeusalue:

    • Vaihteiden lukumäärä 16

  • Nopea liikenopeus:

    • Nopea liikenopeus 3800 mm/min

    • Pikaliikkeen selitykset max. 5 min (30 min. tauko)

  • Sähköiset tiedot:

    • Käyttömoottorin teho 11 kW

    • Syöttöjännite 400 V

    • Verkkotaajuus 50 Hz

    • Sähköliitännät: Kokonaisnimellisarvo 12 kW

  • Jäähdytysvoitelujärjestelmä:

    • Jäähdytysnestepumpun teho 150 W

  • Kara:

    • DIN ISO 702-2 nro 8.

    • Karan läpimitta/varren läpivienti 105 mm.

    • Karan kartio Ø113 (kartio 1:20) mm

    • Työkalunpitimen maksimikorkeus 32 mm

  • Takapöytä:

    • MK 5

    • Takapöydän karan isku 235 mm

    • Takapöydän jyrsimen halkaisija 90 m

  • Akseliväli:

    • Metrinen jako 0,45 - 120 mm/kierros (54 jakoa).

    • Imperial-jako 80 - 7/16 Gg/1" (60 jakoa).

    • Läpimittainen jako 7/8 - 160 (42 jakoa).

    • Modulaarinen kierteitysaskel 0,25 - 60 mm/kierros (46 askellusta).

  • Liikkuvuus:

    • 230 mm

    • Kuljetusvaunun satula 2900 mm

    • Liikkuvuus poikittaisliuku 368 mm

  • Syöttö:

    • Pituussuuntainen syöttöalue 0,044 - 1,48 mm/kierros (25 syöttöä).

    • Litteä syöttöalue 0,022 - 0,74 mm/kierros (25 syöttöä).

• Rakenneominaisuudet ja turvallisuus

  • Karkaistu ja hiottu Z-akselin ohjauskisko

  • Karan kiinnitys Nokkalukko DIN ISO 702-2 nro 8.

  • Tarkasti muotoiltu kelkka; kaikki ohjaimet säädettävissä kiilanauhoilla

  • Säätöalue ylempi kelkka ± 90°

  • Karan nokan taattu keskipisteisyys parempi kuin 0,015 mm.

  • Aallot, pyörät ja pääkara kulkevat öljykylvyssä.

  • Hammaspyörät sileät, karkaistut ja hiotut, 2 säädettävää tarkkuuskartiorullalaakeria

  • Selkeä valintavipu syöttönopeuksien vaihtamiseen

  • Pikasyöttövaihteen suljettu rakenne

  • Hammaspyörät ja akselit karkaistu ja hiottu öljykylvyssä tarkkuuslaakereissa

  • Käsipyörät irrotettu ja testattu EN 23125:n mukaisesti.

  • Kaksikanavainen oikealle-vasemmalle -kytkin, joka on testattu EN 23125:n mukaisesti.

  • Kytkin, jossa on EN ISO 13849:n mukaisesti testattu elinkaarilaskelma.

  • Kytkentäkaran kautta kytkettävä oikealle/vasemmalle kierto sänkykärryllä.

  • Keskusvoitelu sängyn liukukiskossa

  • Jäähdytyslaite, jossa on erillinen jäähdytysnestesäiliö, jossa on tasonilmaisin ja öljynerotin; helppo ja täydellinen tyhjennys ja puhdistus DIN:n mukaisesti.

  • Johtava kara

  • Hätäpysäytyspuhalluskytkin, moottorin suojakytkin, lukittava pääkytkin

  • Hätäpysäytyslaite jalkaohjaimella

  • X-akselilla vapautustoiminnolla varustetut turvakäsipyörät

  • Käsipyörät, joissa säädettävä hienoasteikko 0,04 / 0,02 mm

  • Takapöytä kartiosorvausta varten ± 10 mm säädettävissä

  • Takapöydän kara ja käsipyörä säädettävällä hienoasteikolla varustettuna

  • Takapöydän kampi asennonvaihtoa varten

  • Takapöydän kara, jossa on kaksi säädettävää välityssuhdetta 1/4 tai 1/1 kierrosta.

  • Pikasyöttö: painonappi ja valintakahva pikasyötön aktivoimiseksi taso- ja pituussuunnassa; ei kytke koko konetta pois päältä, kun se vedetään sisään rajakytkimeen

  • Turvarajakytkin, jossa on positiivisesti avautuvat koskettimet

  • Sähköinen moottorijarru, jossa on nopea hätäpysäytys; nopea pysäytys ilman telaa normaalikäytössä

  • Siemens-komponentteja sisältävä sähkötekniikka

  • Energiaketju hellävaraista linjojen ja letkujen reititystä varten

Lisävarusteet

• Digitaalinen asennonosoitin DPA 21 lasiasteikolla varustettuna

• Pikavaihdettava teräspidike SWH 9-D

• Teräspidike 41 x 180 tyyppi D nelikulmaisille taltoille (työkalun maksimikorkeus 32 mm).

• Kiinteä kehys (vakiotuki) läpivienti max. Ø 150 mm

• Juokseva kehys (tasainen/seuraava lepo) läpivienti max. Ø 130 mm

• Konevalo / LED-konevalaisin

• Vähennysholkki MK 5 / MK 7

• Kiinteä keskityspiste MK 5

• Kiinteä keskityspiste MK 5, seostettu

• Asentopysäytin hienosäädöllä

• Vaihtovaihteisto

• Laatuöljy koteloitu

• Työkalut
