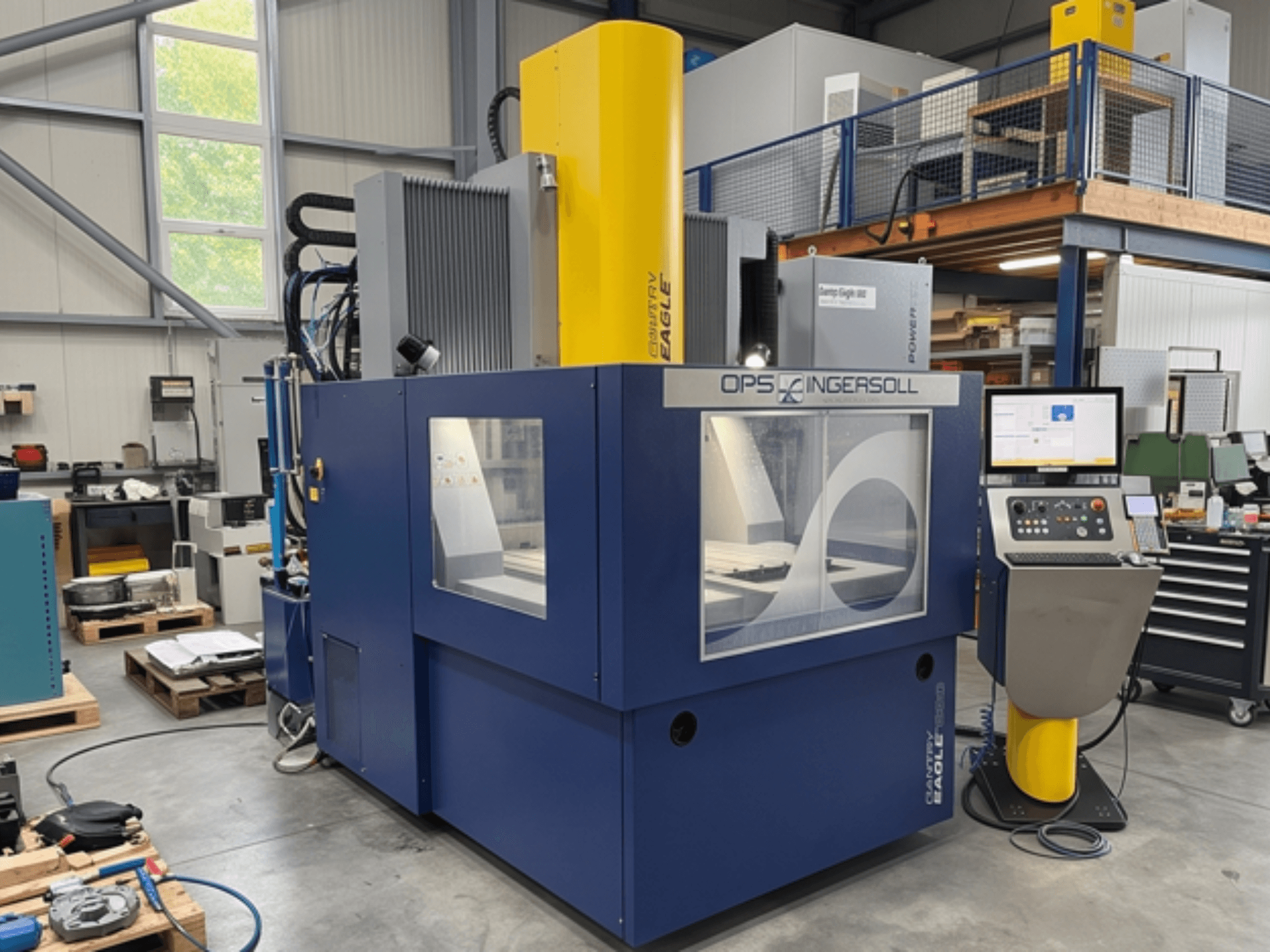

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Ohjausjärjestelmä: Eagle Powertec PC/NC-ohjaus 3060 (22 tuuman kosketusnäyttö, Multiprog Powertec -ohjelmointitekniikka, Powertec 2 Easy Burn -pikaprogrammointi, Powertec Handheld, Ethernet- ja USB-liitännät, MultiControl-etähuolto)

- Hienoviimeistelygeneraattori: Eagle Powertec PT60

- Z-akselin nopeus: Eagle Power Jump, 18 m/min:n välinopeus Z-akselilla

- Liikealue X / Y / Z: 880 x 1360 x 700 mm

- Pöydän ja istukan välinen etäisyys (min./maks.): 440 / 1140 mm

- Työpöydän mitat: 1110 x 1610 mm (pöydän kiinnityspinta on 50 mm syvennetty verrattuna vakioon)

- Dielektrinen korkeus: 960 mm (lisävaruste: 1000 mm)

- Erityinen teleskooppinen työsäiliö (L x P x K): 1140 x 1640 x 1040 mm

- Suurin pääkuorma: 300 kg

- Lisädielektrisen nesteen tilavuus: 2000 l (yhteensä 4800 l lisäsäiliön ja liitäntäletkujen kanssa)

- Elektrodinvaihtaja: EW30 (30-paikkainen) / 13-paikkainen perusyksikkö

- Mittausjärjestelmä: Lineaarinen mittausjärjestelmä X- ja Y-akseleilla (sisältyy jo Z-akseliin)

- Elektrodien kiinnitysjärjestelmä: Hirschmann H5000 / Minifix (H8.11.20)

- Energiansäästötoiminto: ECOTEC

- Huuhtelu: Ohjelmoitava painehuuhtelu, manuaalinen imuliitäntä

- Suodatinjärjestelmä: 32 m²:n paperisuodatin

- Jäähdytys: Kompressorijäähdytysyksikkö

- Verkkojännite: 400 V3~ / 50 Hz

- Ohjausjännite: 24 VDC

- Suurin sulake: 32 A

- Tehonkulutus: 20 kVA

- Kokonaispaino: n. 12 500 kg (koneen alusta: 10 000 kg, portaali: 2 500 kg, lisäsäiliö: 1 100 kg)

- Lisäominaisuudet: C-akseli ilman istukkaa, CO₂-palonsammutusjärjestelmä, T-uralevy suurten elektrodien kiinnitykseen, koneen tukijalat, valmistelu ulkoiselle eroosiohöyryn poistosuuttimelle, palopelti, rakenteellinen maalipinta koboltinsinisellä (RAL 5013), Telegrey (RAL7045) ja Rape Yellow (RAL1021)
