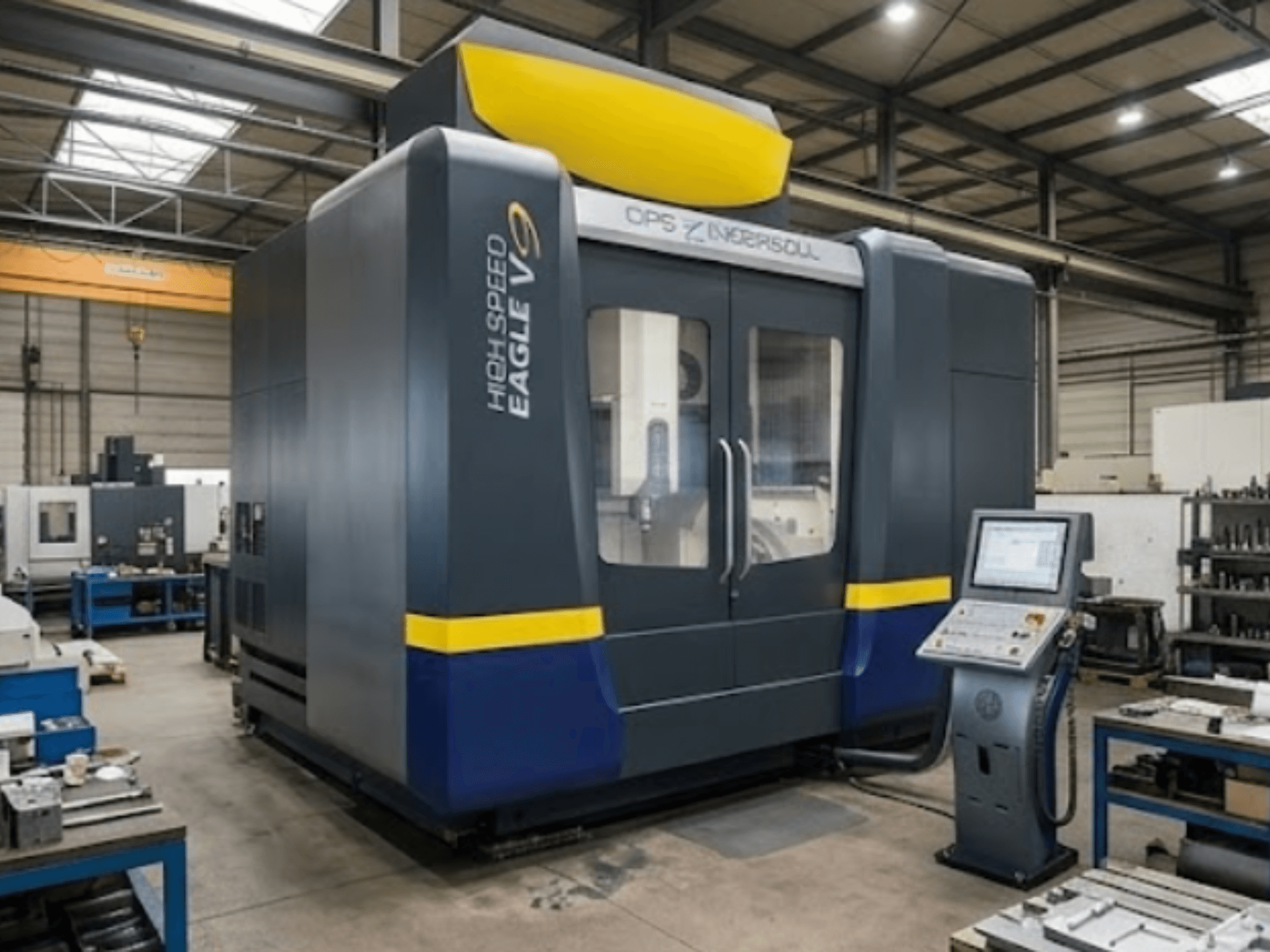

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Koneen rakenne: Kaksiportainen portaalikäyttö X- ja Y-akseleilla, tärinää vaimentava polymeeribetonialusta, jossa on perustamaton 3-pistekiinnitys

- X-akselin liikealue: 800 mm

- Y-akselin liikealue: 600 mm

- Z-akselin liikealue: 500 mm

- B-akselin liikealue: 140° / 60°

- C-akselin liikealue: 360°

- B-akselin nopeus: 25 rpm

- C-akselin nopeus: 100 rpm

- Suurin pikaliikkeen nopeus: 45 m/min

- Suurin kiihtyvyys: 10 m/s²

- Kara 1 (vakio): korkeataajuuskara HSK-A63, teho 35 kW, 1–18 000 rpm, vääntömomentti 83 Nm

- Kara 1:n työkalunvaihtaja: HSK-A63, 48-paikkainen

- Kara 2 (lisävaruste 5): korkeataajuuskara HSK-E50, teho 17 kW, 1–36 000 rpm

- Kar 2:n työkalunvaihtaja: HSK-E50, 72-paikkainen

- Ohjausjärjestelmä: HEIDENHAIN iTNC 530 HSCi

- Pöytätyyppi: T-ura-pöytä (korvataan 4./5. akseliyksiköllä, jos lisävaruste on valittu)

- 4./5. akselin työkappaleen mitat: halkaisija 500 mm x korkeus 500 mm, enimmäispaino 250 kg

- Tarkkuuspaketti 1: Lämmönvaihtimen kierros +/- 0,1 °C ja moottorin jäähdytys

- Tarkkuuspaketti 2: Asento- ja geometriavirheiden kompensointi X/Y/Z-akseleilla

- Tarkkuuspaketti 3 (5-akselinen lisävaruste): ATDC (automaattinen lämpötilan vaihtelun hallinta), 5-akselinen kompensointi, Heidenhain KinematicsOpt kalibrointipallolla

- Työkalun mittaus: Blum-laserjärjestelmä työkalun murtumisen valvontaan sekä työkalun pituuden ja halkaisijan kompensointiin

- Työkappaleen mittaus: Renishaw-infrapuna-anturi

- Voitelu: Minimaalinen voitelu (ulkoinen kara), automaattinen keskusvoitelu karalle, käyttölaitteelle ja ohjausjärjestelmälle

- Automaatio-/käsittelyjärjestelmä (lisävaruste 13): Oikealle puolelle asennettu IMC5 MultiChange light -käsittelyjärjestelmä (vuosimalli 2004), RCS-vakiotarttuja, 8-paikkainen työkappalemagasiini

- Elektrodimagasiini (lisävaruste 14): Erowa ITS -kaksoiselektrodimagasiini (154-paikkainen)

- Lisäominaisuudet:

lastulaatikko

automaattinen terän puhdistus suihkeaineella

HR410-käsipyörä
