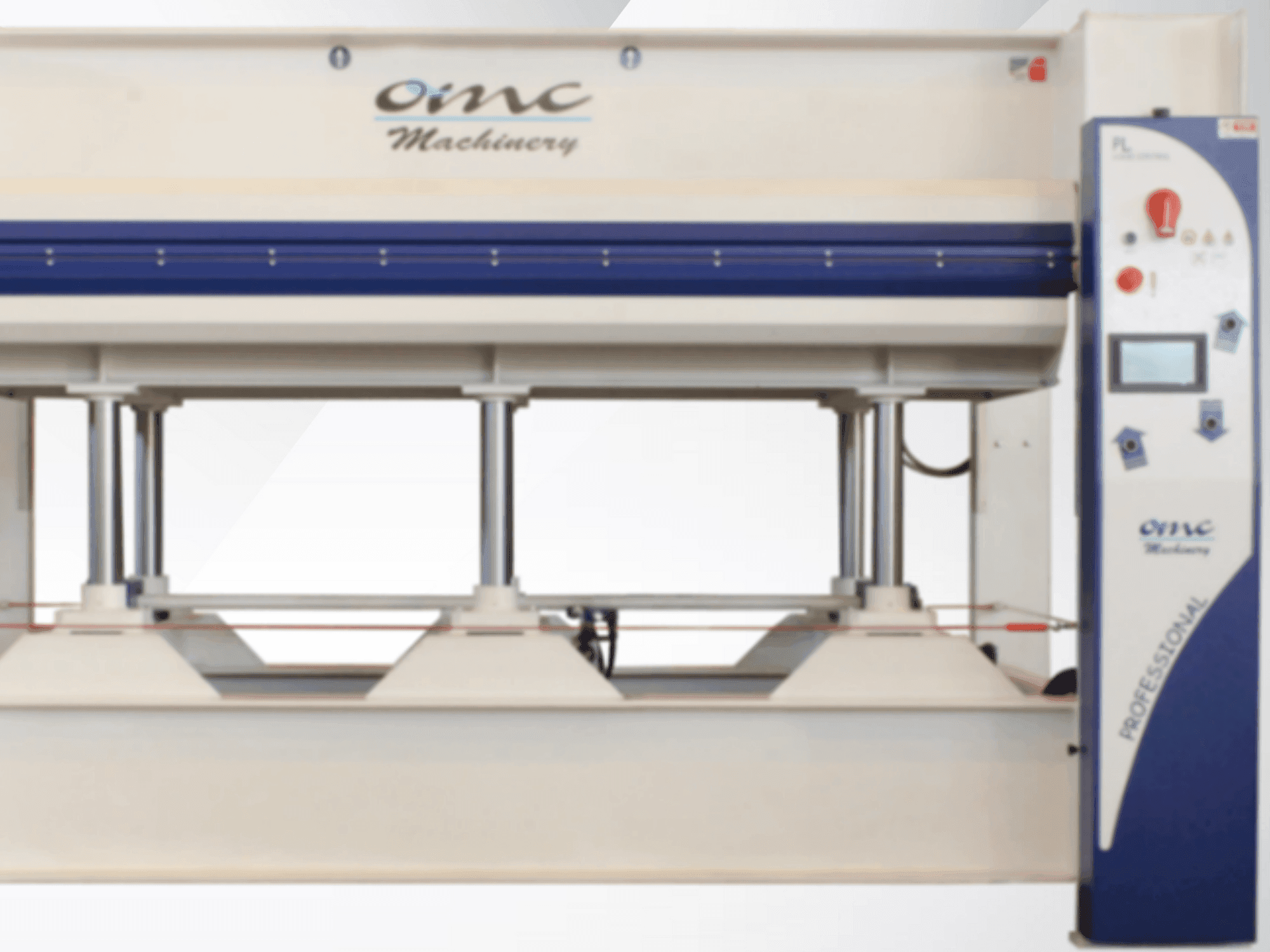

OMC - PL 90sIT-PRE-OMC-2025-00001

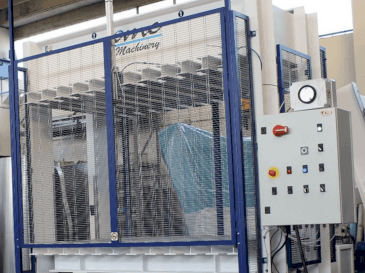

Kuumalevypuristin Merkki: OMC Malli: PL 90s Uusi kone Tekniset tiedot Levyn koko: 3000 x 1300 mm Iskunpituus: 400 mm Iskutyyppi: Ylöspäin suuntautuva isku (alhaalta ylöspäin) Levytyyppi: Elkom-elektroniset levyt Puristusvoima: 90 tonnia 80 %:lla pinnasta Puristussylinteri: 6 x Ø 70 mm Pinta-painevoima: 2,05 kg/cm² 100 %:lla pinnasta, 2,56 kg/cm² 80 %:lla pinnasta Lastaus- ja purkauspuoli: 3000 mm Lämmitysjärjestelmä: Elektroninen 25,4 kW, maksimilämpötila 120 °C Automaattinen avaus ajastimella Ohjauspaneeli: Vakiovaruste Liitäntä: 400 V, 50 Hz, 3-vaiheinen Turvalaitteet: Turvakaapeli puristimen ympäri Hätäpainike Kaksikätinen käyttö CE-standardi Puristimen rakenne Puristimen rakenne on valmistettu komposiittimateriaalista ja hitsatusta teräksestä. Sekä kiinteän että liikkuvan puristuslevyn rakenne on valmistettu komposiittimateriaalista ja hitsatusta teräksestä. Puristin on varustettu hammasratasohjausjärjestelmällä, joka takaa täydellisen yhdensuuntaisen liikkeen levyjen sulkeutumisen ja avautumisen aikana. Elkom-lämmityslevy Elkom-sähkölevyt, joissa on sähkövastukset Levyt koostuvat lastulevystä, johon on kiinnitetty alumiinilevy, jossa on sähkövastukset. Suurin käyttölämpötila 120 °C. Suurin painevoima = 7 kg/cm² Hydraulijärjestelmä - Hydraulijärjestelmä koostuu kaksivaiheisesta yksiköstä, jossa on uppopumppu melun vaimentamiseksi ja pyörivien osien voitelemiseksi. - Nopeaa sulkemista/avaamista varten tarkoitettu pumppu (suuri virtausnopeus – matala paine 35 l/min), puristuspumppu (pieni virtausnopeus – korkea paine 1,6 l/min). - 2 HP:n sähkömoottori - Hydrauliyksikkö on varustettu seuraavilla säätö- ja turvaventtiileillä, jotka on asennettu säiliöön: - Maksimipaineventtiili: estää liiallisen paineen muodostumisen hydrauliikkajärjestelmässä sähköisen tai elektronisen ohjausvian sattuessa - Paineenpitoventtiili (takaiskuventtiili) - Alhaisen tyhjennyspaineen venttiili (esityhjennysventtiili). Se estää vaaralliset paineiskut järjestelmän sisällä. - Öljyn tyhjennysmagneettiventtiili Ohjauspaneeli ja sähköjärjestelmä Puristusparametrit voidaan asettaa ohjauspaneelista, joka on varustettu seuraavilla kytkimillä/mittareilla: - 2 lämpötilansäätäjää levyjen lämpötilan asettamista varten - Painemittari paineen säätöä varten, jossa on automaattinen paineen tasausjärjestelmä - Yleinen päälle/pois-kytkin - Kaksi manuaalista turvapainiketta puristimen sulkemista varten - Ajastin automaattista avaamista varten - Kytkin, jolla valitaan levyjen manuaalinen tai automaattinen avaaminen työsyklin jälkeen. - Ylä- ja alalevyn vastuksen päälle/pois-kytkin Turvajärjestelmät - Ajastettu kaksikätinen ohjaus puristimen sulkemiseen - Turvaköysi puristimen neljällä sivulla - Levyn lukitus huoltoa varten - Suojukset hammaspyörä- ja hammaslistaosille - Turvatarroja ja varoitusmerkintöjä - Käyttö- ja huolto-opas - Puristin täyttää CE-standardit Lisävarusteet: Kosketusnäyttö – Ohjelmoitava logiikkaohjain 7 tuuman värikosketusnäyttö, joka on kehitetty erityisesti seuraavien parametrien asettamista varten - lämpötilat - puristusaika - Lämmitysjärjestelmän päivittäinen asetus - Lämmitysjärjestelmän automaattinen sammutus kun asetettu lämpötila on saavutettu ja automaattinen lämpötilan palautus - Uusi järjestelmä paineen automaattiseen säätämiseen - Mahdollisuus tallentaa historiatietoja/parametreja - Vianmääritysjärjestelmä Anturi levyjen yhdensuuntaisen liikkeen tarkistamiseen Anodisoitu pinta molemmissa levyissä 2 sylinterin sähköinen kytkentä + anturit yhdensuuntaisen liikkeen ohjaukseen Mylar-kalvo paneeleissa
