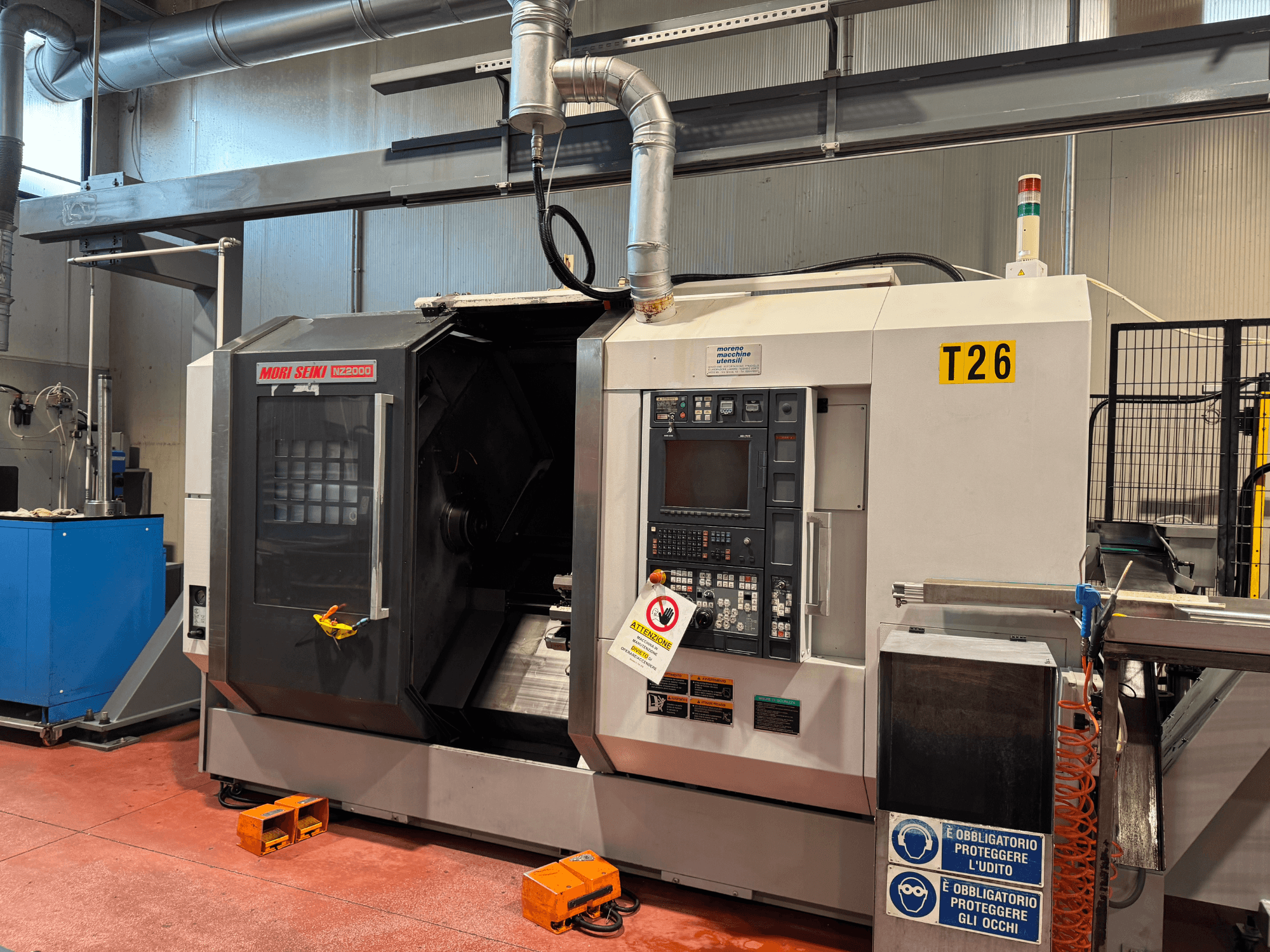

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Ohjaus/NC

  • Ohjausyksikkö: MORI SEIKI MSX-701

  • NC-järjestelmä: FANUC FS-31iA (MAPPS 3); MAPPS-versio: 3.

  • Ohjelmisto/ominaisuudet: Tallennettujen ohjelmien määrä: 250; Käyttäjämuisti: 50 MB; Työkalun offset-parit: 99; Mukautetut makromuuttujat: 600

  • Kielet: NC- ja MAPPS-näytöt italiaksi

• Sähköt/suuntaus

  • Jännite: 380-480 V; Taajuus: 50 Hz; Kohde: Sähkönjakelulaite: Eurooppa

• Koneen kokoonpano

  • Sängyn pituus: 800 mm

  • C-akseli molemmissa karoissa

  • 2 revolveria X-Y-Z-akseleilla

  • Molemmat revolverit alun perin varustettu elävillä työkaluilla

  • Alemman revolverin elävät työkalut eivät tällä hetkellä toimi (sorvaustoiminnot kunnossa).

  • Soveltuu monimutkaiseen moniprosessisorvaukseen ja -jyrsintään.

• Karat

  • Pääkara (kara 1)

    • Läpireiän halkaisija: 73 mm

    • Ruuvipesän tyyppi: Hollow chuck 8"; Chuck through-hole: 65 mm; Chuck manufacturer: KITAGAWA

    • C-akseli: Akseli: Mukana; Karan suuntaus: C-akselin jarru: Sisältyy: Mukana

  • Alakara (kara 2)

    • Teho: 25/22 kW; Nopeus: 5 000 rpm

    • Läpireiän halkaisija: 73 mm

    • Ruuvin tyyppi: Jalustan läpivientireikä: 65 mm; Jalustan valmistaja: Hollow Chuck 8"; Jalustan läpivientireikä: 65 mm: KITAGAWA

    • C-akseli: Akseli: Mukana; Karan suuntaus: C-akselin jarru: Sisältyy: Mukana

• Akselin liikkeet

  • B: 810 mm

  • Karan nokkien välinen maksimietäisyys: 1,130 mm

• Turretit

  • Torni 1: Akselit X-Y-Z; 16 asemaa; Jyrsintätoiminto sisältyy; Pyörivän työkalun nopeus: 6 000 rpm; Työkalun kiinnitys: Pulttien avulla

  • Torni 2: Akselit X-Y-Z; 16 asemaa; Jyrsintätoiminto mukana, mutta EI toiminnassa; Pyörivän työkalun nopeus: 6 000 rpm; Työkalun kiinnitys: Pulttien avulla

  • Työkalun maksimipituus taaksepäin: 155 mm (ylempi torni), 100 mm (alempi torni).

• Työkalun esiasetus

  • Karan 1 koneen sisäinen työkalun esiasetus: Manuaalinen (irrotettava)

  • Karan 2 koneen sisäinen työkalun esiasetus: Manuaalinen (irrotettava)

• Jäähdytysneste/siru (koneeseen integroitu)

  • Korkeapainejäähdytysjärjestelmä: 635 W / 1040 W.

  • Jäähdytysnesteen tyyppi: Jäähdytysnesteen tyyppi: Vesiliukoinen

  • Läpikierteinen ilmapuhallus: Mukana

  • Lastunpoiston suunta: Oikea

• Liitännät

  • Tankosyöttölaitteen liitäntä: Mukana (monipalkkisyöttölaitteen erittely; LNS).

  • Robotin liitäntä: Mukana

• Kielet/asiakirjat

  • Käsikirjat: Italia

  • Dokumentaatio: Vaatimustenmukaisuusvakuutus; CE-todistus.

• Tärkeä huomautus

  • Molemmissa koneissa alemman tornin moottoroitu työkalutoiminto viallinen. T2-torni on tällä hetkellä käyttökelpoinen vain sorvaustöihin.

Lisävarusteet

• Automaatio/käsittely

  • RR Robotica -lastausportaali (mukana)

  • Lastauslavat (mukana)

  • Työkuormaaja (karan 2 puoli)

  • Työkappaleen ulosheittäjä

  • Työkappaleen purkukuljetin

  • Kappaleen vastaanotin

  • Mukautettu yläoven luukku portaalin lastausta/purkausta varten (ei alkuperäinen).

• Lastu/jäähdytysaineen oheislaitteet

  • Vetävä lastukuljetin

  • Jäähdytysnestesäiliö, jossa on pesupumput

  • ylimääräinen ei-alkuperäinen 20 baarin korkeapainepumppu

• Työstölaitteet ja työkalut

  • Mukana pää- ja apukara- ja apukara-istukat (KITAGAWA 8" ontto).

  • Kiinteät työkalunpitimet: yhteensä 8 (4 ylempää + 4 alempaa)

  • Vetävät työkalunpitimet: 2 aksiaalista, 2 radiaalista.

• Sähköinen/muu

  • Ulkoinen konemuuntaja

  • Merkkivalotorni: 3-kerroksinen (punainen / maidonvalkoinen / vihreä).

  • Kaksoisjännitelaitteen jalkakytkin
