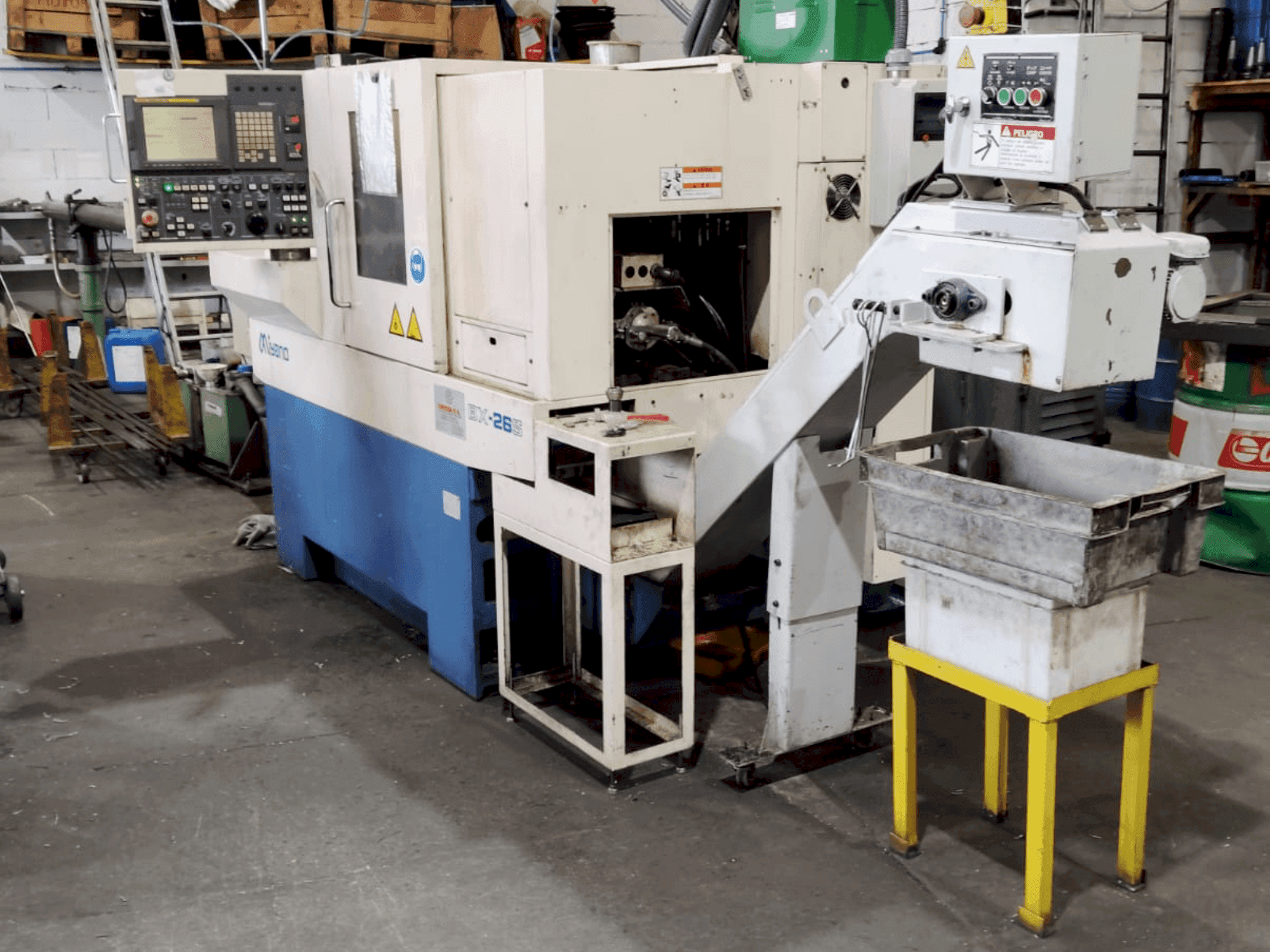

Miyano - BX-26SES-TUR-MIY-2010-00001

Koneen edut

Tekniset koneen edut

• Aihion enimmäishalkaisija: Ø26 mm (Ø20 mm bx-20s-mallille)
• Suurin työpituus: 330 mm
• Sängyn tyyppi: tasainen

Lisätiedot

Revolveri Revolverin tyyppi: Lineaarinen Työkalujen kokonaismäärä: 18 Pyörivät työkalut (liukukisko 1 / liukukisko 2): 6 / 4 Tasaiset työkalut (liukukisko 1 / liukukisko 2): 4 / 4 Työkalun koko: Luisti nro 1: Ø16 mm Luisti nro 2: Ø16 mm Kierteiden porauskapasiteetti (L-SP / SP): M8 Porauskapasiteetti (L-SP): Ø12 mm Ruiskutusyksikkö Istukan holkin tyyppi: AR-16 Istukan holkki: AR-16 Puristusvoima Työntövoima (Z1 / Z2 L-SP ja R-SP): 3325 N Muut akselit: 1847 N Liike Luistin nro 1 liike: X1: 135 mm Y1: 260 mm Z1: 70 mm Luistin nro 2 liike: X2: 215 mm Y2: 75 mm Z2: 180 mm Jäähdytysnestesäiliöiden tilavuudet: Hydrauliikka: 10 L Jäähdytysneste: 140 L Sähkötiedot: Virtalähteen kapasiteetti: 20 KVA Jännite: AC200/220V Taajuus: 50/60 Hz Vaadittu ilmanpaine: 0,5 MPa Sulakkeen kapasiteetti: 40 A Ohjausyksikkö Numeerinen ohjaus (NC) Järjestelmä: FANUC 18i-TB Ohjattavat akselit: 6 akselia (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Samanaikainen interpolointi: 4 akselia Komennot: G00, G01, G02/G03, G32, G04, G98/G99 Erikoistoiminnot: Työkalun kompensointi, toistuvat syklit, makro-ohjelmointi, välyksen kompensointi Näyttö: 9,5" CRT Käyttöpaneeli: Litteä näppäimistö Tulo/lähtö: RS-232-C Sähkömoottorit: Karat (L-SP / R-SP): 3,7 / 2,2 kW Luistit (X1, Y1, Z1, Y2, X2, Z2): 0,5–0,75 kW Pyörivä työkalu: 0,5 kW Hydraulimoottori: 0,75 kW jäähdytysnestepumppu: 0,2 kW korkeapainejäähdytysnestepumppu: 0,821 / 1,349 kW
