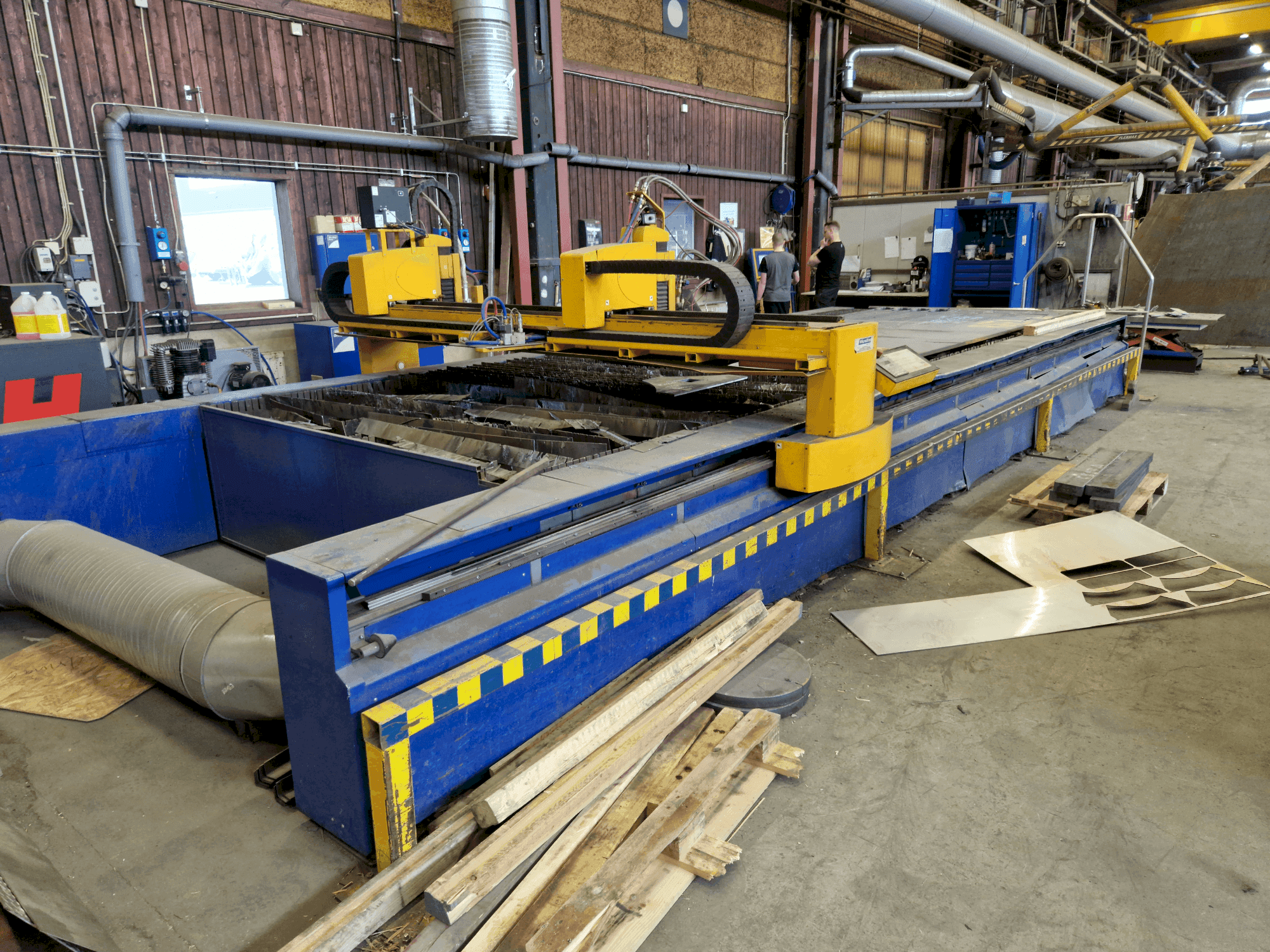

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Portaalien lukumäärä: 1

• Z-akselien määrä: 2

• Polttimien lukumäärä: 2

• Suurin leikkauspaksuus: 50 mm

• Työstönopeudet: 1: 0-100 mm/s

• Työkenttä - pitkittäisliike: 7500 mm

• Työkenttä - poikittaisliike: 2500 mm

• Työkenttä - pystysuora liike (plasma): 150 mm

• Työkenttä - pystysuora liike (kaasu): 200 mm

• Työkenttä - pystysuora liike (kaasu-rotaattori): 200 mm

• Porauspää BEM 12 - pystysuora liike: 80 mm.

• Työalueen enimmäisleveys: 4000 mm

• Työalueen enimmäispituus: 35 000 mm

• Max poikkeama pituussuunnassa: mm / 3000 mm: 0,5 mm / 3000 mm

• Max poikkeama poikittain: 0,5 mm / 2500 mm

• Sähköinen kattavuus (mekaaninen osa): IP 43

• Ohjauslaitteet (ohjaustekniikka):

  • Pitkittäisakseli: 2 × DCM 6C 30/14 A1

  • Poikittaisakseli: 2 × DCM 3B 35/06 A1

  • Pystyakseli: 2 × DCM 2C 30/03 B1

• Vaihteiden välityssuhteet:

  • Pitkittäisakseli (hihna): i = 14,81483886 mm/kierrosnopeus

  • Poikittaisakseli (hihna): i = 13,33335498 mm/kierrosluku

  • Pystyakseli (hihna + ruuvi): i = 2 mm/rev.

• Ympäristön lämpötila: 5-40 °C

• Suurin suhteellinen ilmankosteus: 90 % 20 °C:n lämpötilassa.

• Ilmanpaine: 84-107 kPa.

• Pölypitoisuus: 200 mg/m³

• Ympäristötyyppi: Yleinen (STN 330300, poikkeus käyttöilmastot N32).

Lisävarusteet

• Plasmalähde: 1 × HPR 260 AGC (58 mm)

• Kaasupoltin: 1 × asetyleeni (Bir), mukaan lukien kaasun rotaattori.

• Porauspää: BEM 12
