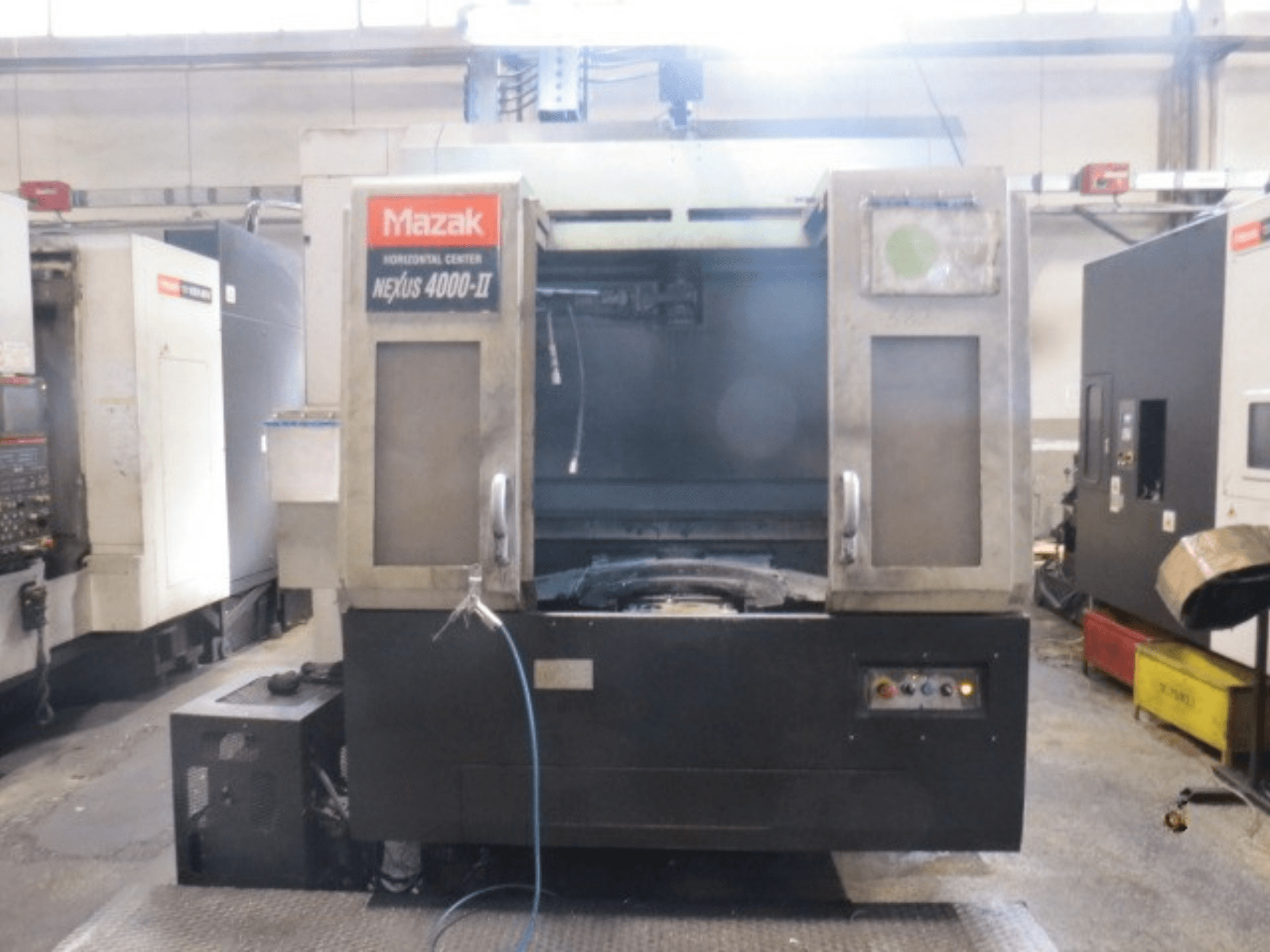

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Liikkeet

  • Nopea siirto (X/Y/Z): 60 000 mm/min

  • Suurin leikkaussyöttö: 60 000 mm/min

• Työkappaleen kapasiteetti

  • Työkappaleen suurin halkaisija: Ø630 mm

  • Työkappaleen enimmäiskorkeus: 900 mm

  • Työkappaleen enimmäispaino: 400 kg

• Alusta / pöytä

  • Alustan koko: 400 × 400 mm

  • Vakiopalettinvaihtaja: 2 palettia

  • Paletin vaihtoaika: 6 sek

  • Vakio B-akselin indeksointi: 1° × 360 asentoa

  • B-akselin indeksointiaika: 1,3 sekuntia / 90°

  • Valinnainen NC-asemointipöytä: 0,001°

  • Valinnainen NC-kiertopöytä: 0,0001°

  • Paletin asemointitarkkuus: ≤4 µm

• Kara (kaksi kokoonpanoa)

  • 12 000 rpm:n suurivääntömomenttinen kara

    • 30 kW / 30 min; 22 kW jatkuvatoiminen

    • Suurin vääntömomentti: 300 Nm

  • 18 000 rpm:n suurinopeuksinen kara

    • 35 kW / 30 min; 26 kW jatkuva

    • Suurin vääntömomentti: 168 Nm

  • Karan kierroslukualue: 35–12 000 rpm tai 35–18 000 rpm (mallista riippuen)

• ATC / Työkalumagasiini

  • Vakiovarusteinen työkaluvarasto: 40 työkalua

  • Lisävaruste: 60 / 80 / 120 / 160 työkalua

  • Työkalunpitimen: ISO BT40

  • Työkalun suurin halkaisija: Ø95 mm

  • Työkalun suurin halkaisija ilman viereisiä työkaluja: Ø150 mm

  • Työkalun enimmäispituus: 420 mm

  • Työkappaleen vaihto: 2,7 s, kun työkalujen paino on <6 kg; 3,2 s, kun työkalujen paino on 6–12 kg

• Jäähdytysneste

  • Jäähdytysnestesäiliö: 500 L

  • Vakiomallinen täysvirtausjäähdytys

  • Karan jäähdytysyksikkö sisältyy vakiovarustukseen

• Lastujen poisto

  • Vakiovaruste: spiraalikuljettimet pöydän molemmilla puolilla

• Tarkkuus

  • X/Y/Z-akselien kaksisuuntainen paikannustarkkuus: 0,012 mm

  • X/Y/Z-akselien kaksisuuntainen toistettavuus: 0,008 mm

• Sähkö / paineilma

  • Jännite (kohteesta riippuen): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Taajuus: 50/60 Hz

  • Ilmanpaine: 0,5–0,9 MPa

  • Vakiopaineilman kulutus: 200 l/min

Lisävarusteet

• Karaa pitkin virtaavan jäähdytysnesteen (CTS) vaihtoehdot: 0,8 MPa, 1,5 MPa, korkeapaine 6,9 MPa

• Lastunkäsittelyvaihtoehdot: sivupoistollinen lastinkuljetin, takapoistollinen lastinkuljetin

• Suodatus: erilaisia jäähdytysnesteen ja lastujen suodatusjärjestelmiä
