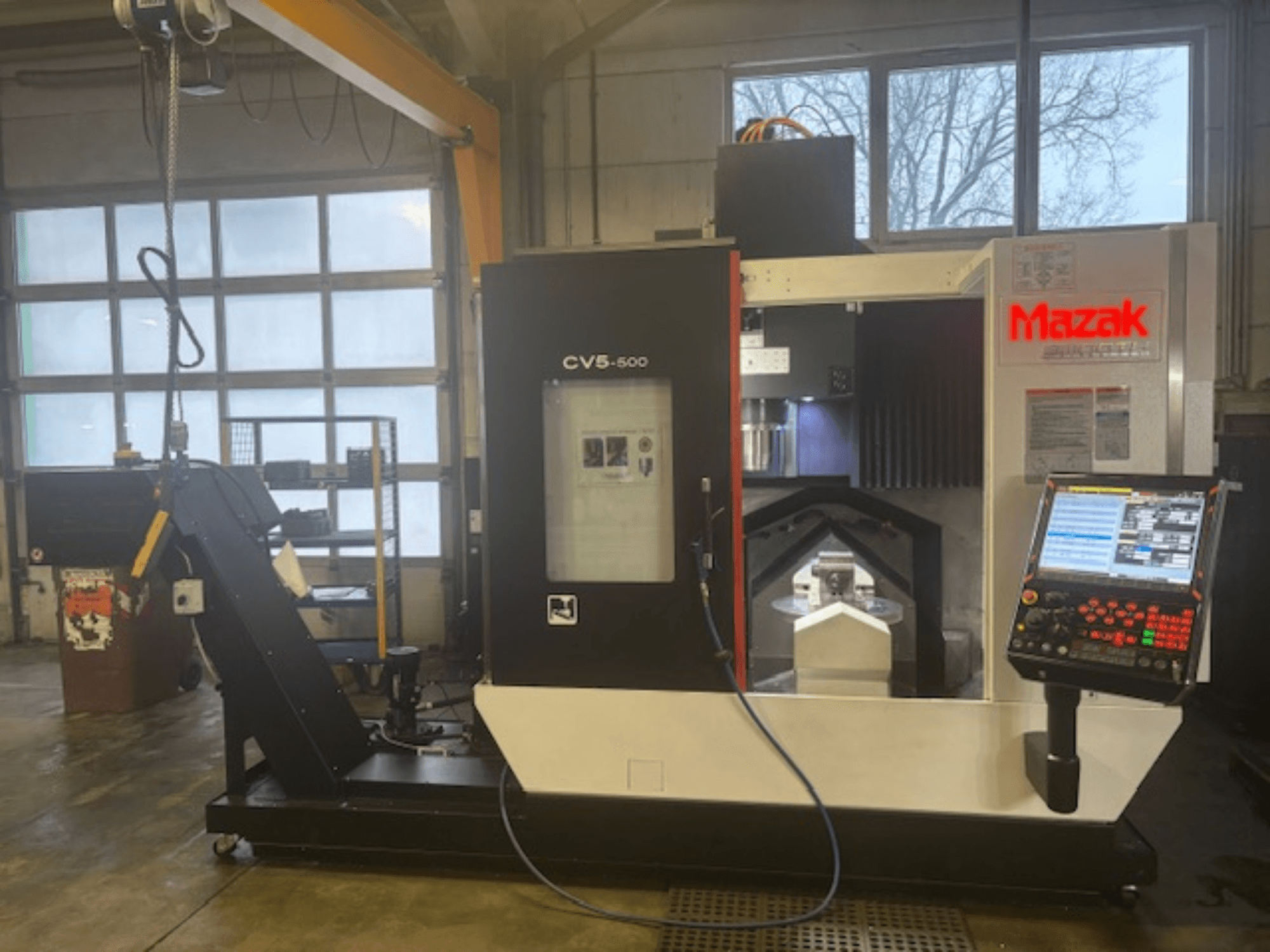

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Sähköinen kuormitus

  • Näennäisteho (40 % käyttöaste): 45,5 kVA

  • Pysyvä näennäisteho: 43,4 kVA.

  • Sähköliitäntä: 3-vaiheinen vaihtovirta 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz.

• Pneumatiikka

  • Paine: 5-9 bar

  • Virtaus: 26 l/min

  • Ilman poisto karan kautta: 345 l/min

• Kara

  • Karan nokka: Jyrkkä kartio 40°

  • Hammaspyörävaiheet: 2-vaiheinen (sähköinen)

  • Nimellisteho (vaihtovirtasuuntaaja-moottori): 18,5 kW (10 % käyttöaste), 15,0 kW (25 %), 11,0 kW (40 % ja jatkuva käyttöaste).

  • Maksimivääntömomentti: 119,4 Nm (10 %), 95,5 Nm (25 %), 70,0 Nm (40 %); jatkuva 57,3 Nm.

• Akselit, syötöt, kosketukset

  • Samanaikaisesti toimivien akselien määrä: 5

  • Pikaliike X/Y/Z: 36 m/min.

  • Pikaliike B/C: 30 min-¹

  • Syöttönopeudet X/Y/Z: 36 000 mm/min

• Pöytä

  • Halkaisija: 500 mm

  • Kierrereiät: M16 × 2

  • Vertailuporaus: Ø50 mm H6 (+0,016 / -0,000 mm)

• Työkappaleen kapasiteetti

  • Suurin halkaisija: 500 mm

  • Suurin korkeus: 320 mm

• Kuljetukset / työalue

  • B-akselin kääntö/indeksointi: 220° (±110°), 0,0001°.

  • C-akselin kääntö: 360°

  • Etäisyys karan nokka - pöytälevy (vaakasuora): 50-520 mm

  • Etäisyys karan nokka - pöydän keskipiste (pystysuora): 95-565 mm

• Automaattinen työkalunvaihtaja

  • Työkalujen asennot: 1: 30 (valinnainen lipas: 48)

  • Valikoima: Satunnainen, lyhin polku

  • Työkalunpidin: MAS BT 40 tai SK 40

  • Vetopultti: Yamagaxi ANSI-tyyppi

  • Työkalun maksimihalkaisija: 80 mm (vierekkäin varattu) / 125 mm (vierekkäin vapaa)

  • Työkalun enimmäispituus: 300 mm

  • Työkalun vaihtoaika (lastu lastulta): 4.60 s

• Säiliön tilavuudet

  • Ohjauspyörän/kuularuuvin voitelu: 1.80 l

  • Hydrauliikkaöljy: 5,0 l

  • Karan jäähdytysneste: 26.0 l

  • Vaihtoehto: 18 000 min-¹ karan jäähdytysneste (öljysäiliö): 60 l

  • Säiliön kokonaistilavuus: 320,0 l

Lisävarusteet

• Valvonta-/tunnistuspaketti

  • Analogiset tulot: 4 × 0-10 V

  • Digitaalitulot: 8

  • ACC-SENSOR.1AXIS.10M: 1-akselinen kiihtyvyysanturi 10 m:n kaapelilla

  • Aktiivinen tehoanturi (mitat: 8105 × K85 mm)

  • Toolscope IP DIN-kiskoon Rev.4

  • Teollisuus-PC-toiminnot ohjauskaapissa

  • Viestintä ja ohjaus HMI:n kautta

  • PM: Työkalun ja prosessin valvonta

  • Työkalun rikkoutumisen havaitseminen

  • Itseoppiva kulumisraja

  • Kiinteät ja dynaamiset toleranssialueet

  • Prosessin suorituskyvyn seurantastrategia

  • Törmäysten seuranta kaikkien Goliogin työkalujen kanssa

  • DIN-kiskokiinnitys ohjauskaappiin

  • Mitat: 812 × K90 × S62 mm

  • Dokumentaatio, mukaan lukien Toolscope

• Lastukuljetin (mittatiedot: koneen leveys 3 365 mm lastukuljetin mukaan lukien).
