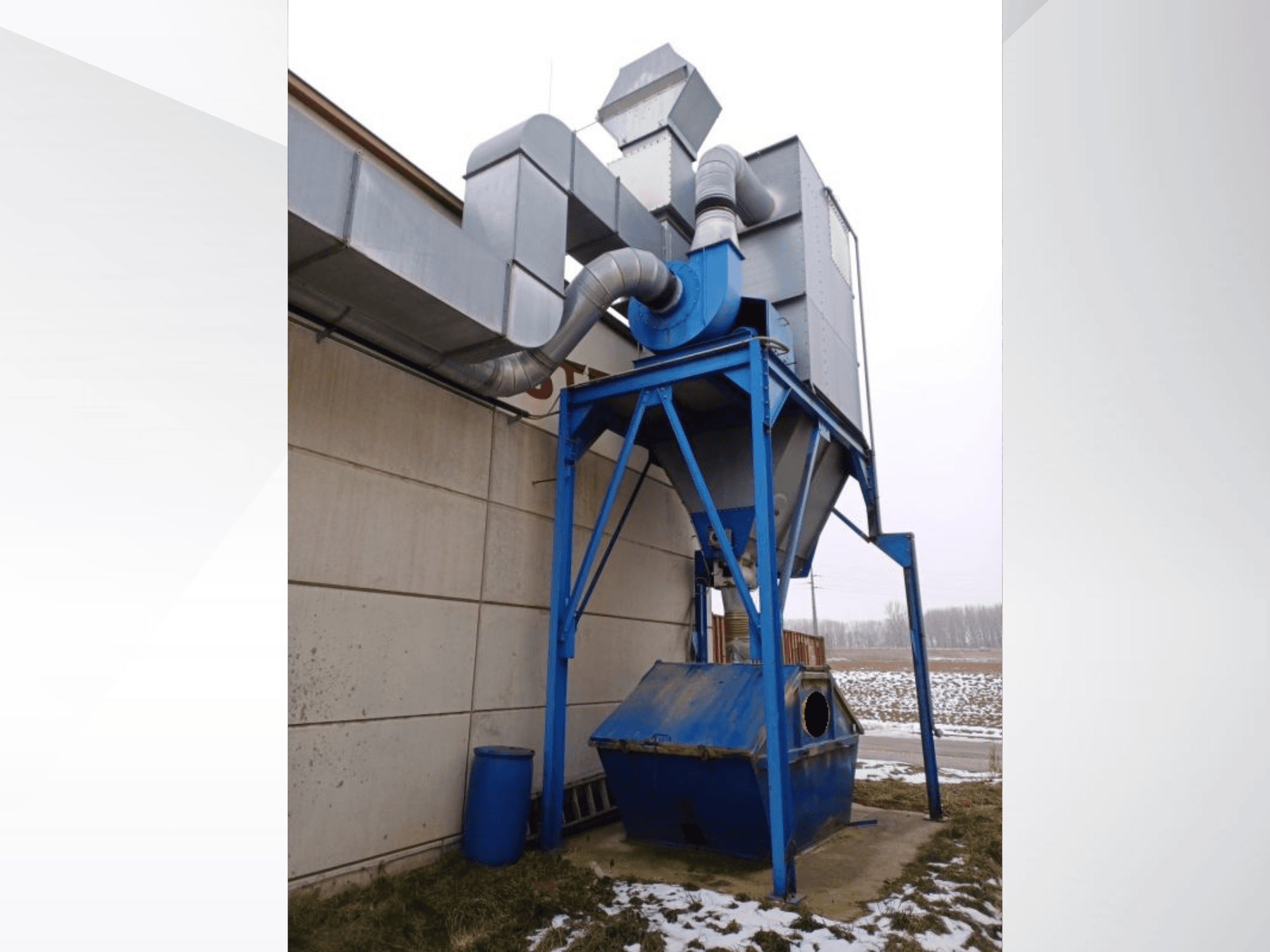

LBH - Suction systemAT-OTH-LBH-2002-00001

• Paluuilma/poistoilma (tekniset tiedot):

  • Kanavan poikkileikkaus: 700 x 700 mm

  • Paluuilman nopeus: 7,5 m/s.

  • Poistoilman nopeus korjaamossa: <0,5 m/s.

  • Äänenpaine 3 m:n etäisyydellä poistoaukosta (kesäkäyttö): 55 dB(A)

• Poistopuhallin:

  • Rakenne: Hihnakäyttöinen radiaalipuhallin (juoksupyörä staattisesti/dynaamisesti tasapainotettu).

  • Tyyppi: VSR-080-0450-K

  • Moottorin teho: 22 kW

  • Ilmavirta: 13 750 m³/h

  • Kokonaispaine: 3000 Pa

  • Pääputken halkaisija (puhaltimen puolella): 450 mm

  • Poistonopeus: 24 m/s

  • Äänenpaine 3 m:n korkeudella: 78 dB(A)

• Välisuodatinjärjestelmä:

  • Suodatinmateriaali: Suodatinmateriaali: Suodatinmateriaali: Polyesteri-neulahuopaletkut

  • Puhdistus: 2 värähtelevää moottoria, kukin 180 W / 3 000 min-1.

  • Suodatinpinta-ala: 155 m²

  • Suodatusalan kuormitus: 1,5 m²: 88 m³/h per m²

  • Jäännöspöly puhtaassa ilmassa: <0,2 mg/m³.

  • Käyttökohteet: U, S, G

  • Asennus: Ulkona galvanoidulla sääsuojaverhouksella

  • Käyttölaitteet: Vaihdemoottori ruuvikuljettimelle 0,55 kW; vaihdemoottori sululle (kiertoventtiili) 0,55 kW.

• Putkijärjestelmä (tekniset tiedot):

  • Lastunpoiston pääputki: Ø459 mm

  • Ilman nopeus poistopisteissä: 22-26 m/s

Lisälaitteet

• Kanavointi ja turvallisuus:

  • Sinkitty paluu- ja poistoilmakanavisto

  • Testattu K90-palopelti seinän läpiviennin kohdalla.

• Ohjaus/automaatio:

  • Taajuusmuuttaja (VFD) kytkin-/ohjauskaapissa muuttuvaa ilmamäärää varten.

• Tärinä-/melueristys:

  • Puhallin asennettu tärinänvaimentimiin

  • Imu- ja painepuolen kompensaattorit

• Suodattimen poisto ja käsittely:

  • Ruuvikuljetin (poistoruuvi), jossa on matopyörävaihteisto.

  • Kierukkaventtiili (sulku), jossa on kumitiivisteet; ketjupyörä- tai ketjukäyttö

  • Lastujen keräysastia (suodattimen poiston alla)

• Suojaus- ja turvajärjestelmät:

  • Sammutuslinja, jossa on puhallussuuttimet, johdettu ulos ja alaspäin, C-liittimellä päättyvä sammutuslinja.

  • VDI 3673:n mukaiset purkauslaitteet (räjähdyssuojaus).

• Putkistot ja liitäntälaitteet:

  • Sinkitty putkiverkosto, jossa on putket, kulmakappaleet, haaroitukset, kiinnittimet.

  • Koneiden siirtymät/muhvit

  • Joustavat poistoletkut letkunkiristimillä varustettuna

  • Sinkityt sulkuventtiilit käyttämättömiä poistopisteitä varten.
