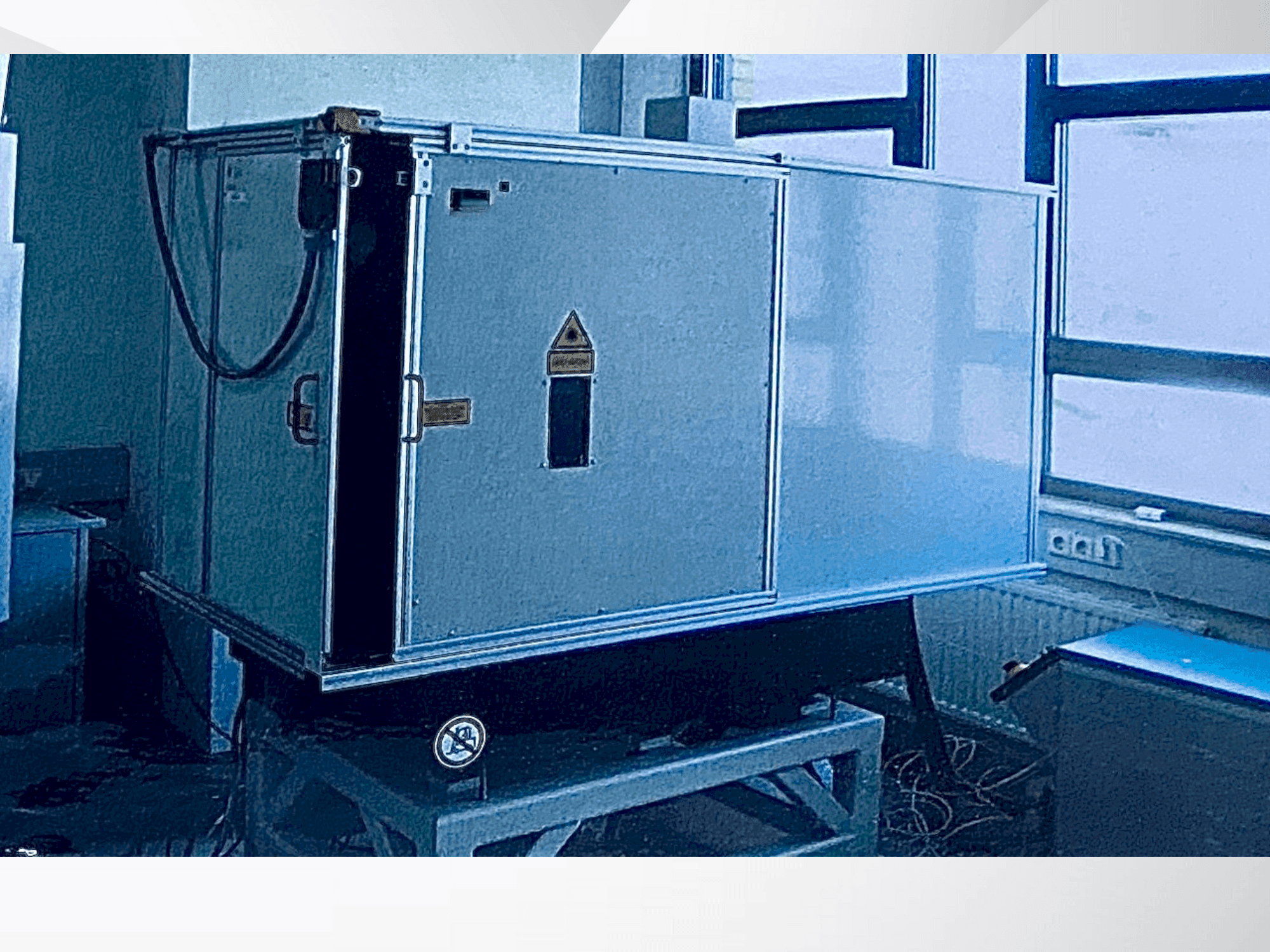

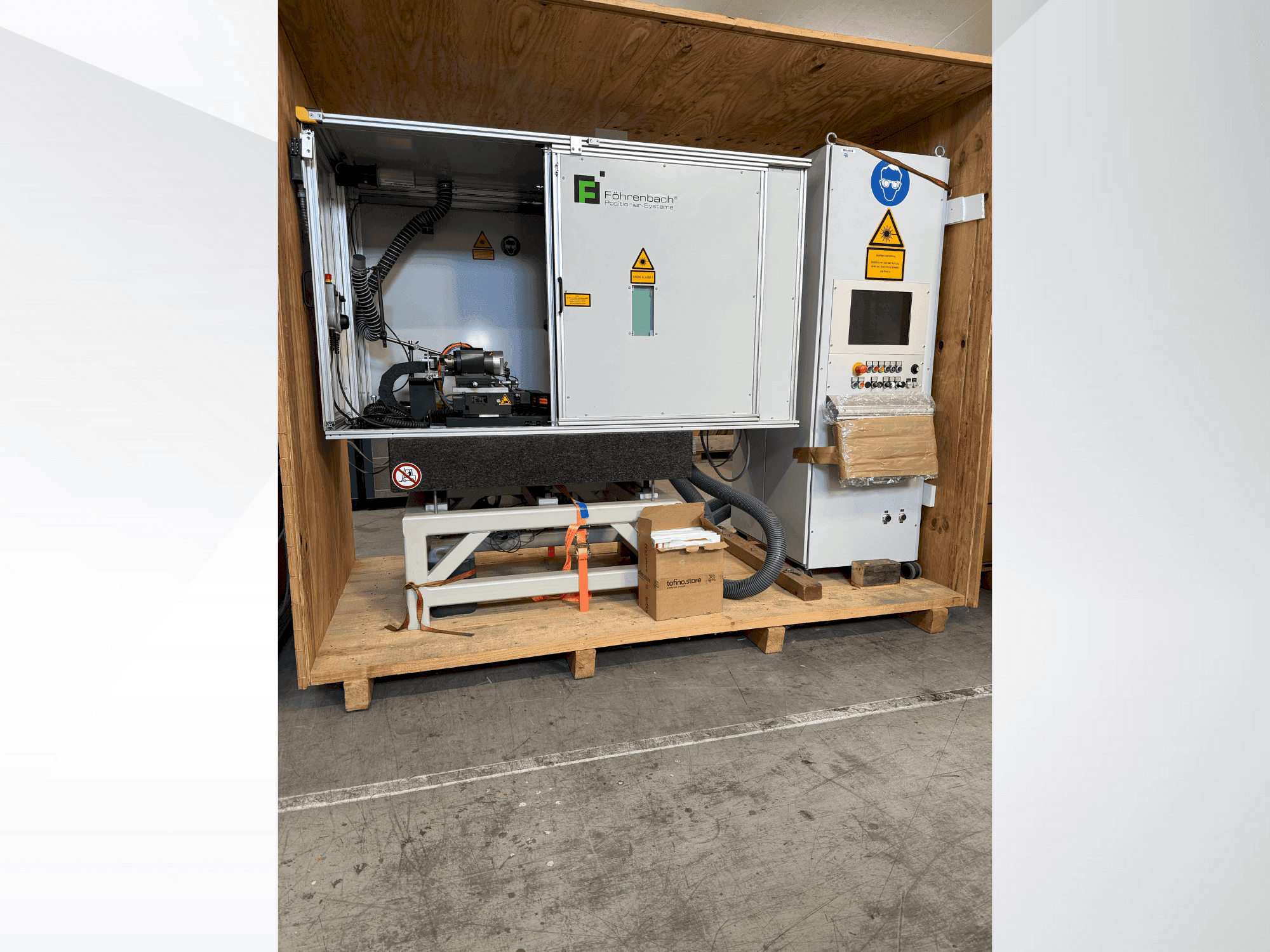

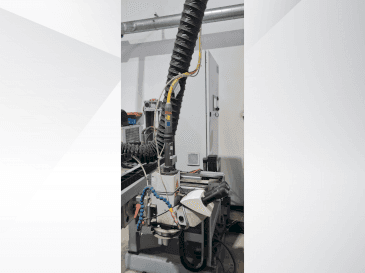

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Sovellus: Laserleikkaus: 4-akselinen paikannusjärjestelmä lasertyöstöön/laserleikkaukseen.

• Pohja ja kotelo:

  • Hitsattu teräsrunko; mitat LxSxK 1115 x 443 x 814 mm; väri RAL 7035.

  • Graniittirakenne, jossa pohjalevy, graniittikulma, laakerointiyksiköt, kierreholkit.

  • Laserturvakoppi, luokka 4 (EN 60825-1), täydellinen kotelo, jossa on katseluikkunat.

  • Etuliukuovi kahvalla, integroitu laserturvaikkuna, kameralla tuettu lasersuojalasi

  • Teräslevypaneelit 2 mm, pulverimaalattu RAL 7035; irrotettava kansi.

  • 3-värinen merkkivalo; oven lukituskytkin; profiilikehys 30x30 ja 60x30.

• Akselien kokoonpano:

  • A-Akseli: A akseli: A akseli: A akseli: A akseli: RT3A 100x100 suoravetoinen pyörivä pöytä.

  • Z-akseli: PFS 325x300 tarkkuusliukukisko

  • Y-akseli: PFL 230/400 lineaarinen akseli

  • X-akseli: 180/100 lineaarinen akseli

• XY-pöytä (PFLG 400x100):

  • Liikkuvuus: PFL00 (PFL00): PFL00 (PFL00): 1: X 400 mm, Y 100 mm; nopeus 6 m/min.

  • Paikannustarkkuus ±0,005 mm/300 mm; toistettavuus ±0,001 mm.

  • Kiihtyvyys 10 m/s²; maksimikuorma 1 kg

  • Jatkuva voima jäähdytyksen kanssa 1110 N; lineaarimoottorikäyttö

  • Materiaali: valurauta GGG-25; vesijäähdytys

  • Kooderi: Heidenhain LC 483, tarkkuusluokka ±5 µm.

• Z-akseli:

  • Liikkuvuus 300 mm; nopeus 0,12 m/min.

  • Paikannustarkkuus 0,03 mm/300 mm; toistettavuus 0,003 mm.

  • Kuularuuvi K25x5, tarkkuusluokka T5; esijännitetty kara.

  • Moottorin kiinnitys laippaliitännän kautta; materiaali valurauta; pystysuora asennus

• Pyörivä akseli (A/C-akseli) RT3A100x100:

  • Elektronisesti kommutoitu 3-vaiheinen synkronimoottori.

  • Pöydän halkaisija 99 mm; läpivientireikä 20 mm; keskitys 30 H7

  • Paino 5,2 kg; suojausluokka IP40 (IP54 ilmanpuhdistuksella).

  • Ylitys <4 µm; tasaisuus 4 µm; keskipisteisyys ±1,5 µm.

  • Maksiminopeus 1300 rpm

  • Mittausjärjestelmä: Renishaw Signum; signaalin jakso 20 µm; lähtö 1 Vss.

  • Tasajännite 600 V

  • Vääntömomentti: nimellismomentti ilmajäähdytteinen 1,5 Nm; nimellismomentti vesijäähdytteinen 2,5 Nm; huippuarvo 5 Nm.

• Laserjärjestelmä:

  • Tyyppi: LASAG KLS 246 CL60

  • Sähkö: 400 VAC, 3-vaiheinen, 50/60 Hz, 11 kVA.

  • Painot: virtalähde 200 kg; laserpää 35 kg; laserlähde 25 kg.

  • Laserkaapelin pituus 4 m

  • Liitännät: verkkosyöttö, pistokelevy, jäähdytysvesi.

• Ohjausjärjestelmä:

  • L2-CNC-ohjelmisto; IPC-järjestelmä 820-W CNC:lle; SERCOS-liitäntä.

  • I/O: 24 sisääntuloa, 16 ulostuloa; laajennettavissa.

  • Käyttöjärjestelmä: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit.

  • Käsikäyttöinen ohjausyksikkö, jossa käsipyörä; käynnistys/pysäytys; hätäpysäytys; laserin E-stop-integrointi.

  • Ohjelmoitava kiihtyvyys; akselivirheiden kompensointi jopa 1000 pisteeseen asti.

  • 15" TFT-kosketusnäyttö

• Ohjaimet:

  • AC-servomoottori, nimellismomentti 2,35 Nm

  • Absoluuttinen kooderi 512 inkrementtiä; jarrulla varustettuna

Lisävarusteet

• Vesikiertoinen jäähdytin (AKW13):

  • Lämpötila-alue +6 - +26 °C; jäähdytysteho 1,7 kW 15 °C:n lämpötilassa.

  • Kylmäaine R134a; panos 0,8 kg.

  • Kompressorin teho 0,6 kW; tehonkulutus 1200 W.

  • Virtalähde 230 V, 50 Hz; virta 6,4-6,5 A.

  • Säiliön tilavuus 11 l; virtausnopeus 0,55 m³/h; paine <1 bar.

  • Sallittu käyttöpaine 18 bar; pumppu: keskipakopumppu messinkiä

  • Mitat 360 x 705/815 x 750 mm; paino 60 kg; melutaso <70 dB(A).

• Kotelon jäähdytysyksikkö (Rittal SK):

  • Nimellisjännite 230 V, 50 Hz, 1~

  • Nimellisvirta 5,4 A; käynnistysvirta 12,0 A; esisulake 10 A.

  • Nimellinen jäähdytysteho 825/875 W; hyötyjäähdytysteho 1000/790 W.

  • Kylmäaine R134a, 325 g.

  • Sallittu paine: HD/HP 25 bar, ND/LP 16 bar.

  • Lämpötila-alue 20 °C-55 °C; melutaso 64 dB(A); paino 39 kg.
