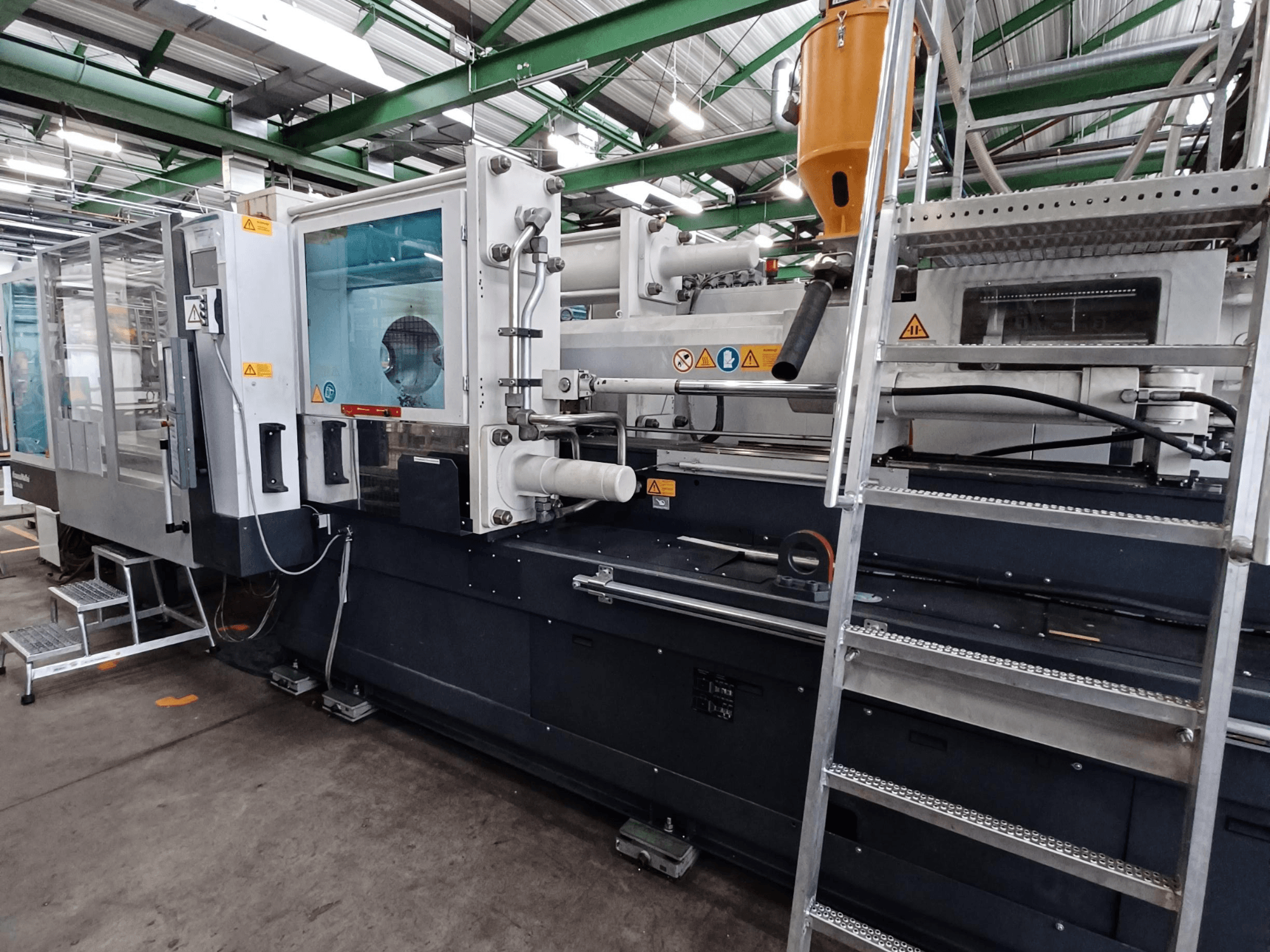

Krauss Maffei - 500-4300 CXDE-INJ-KRA-2010-00006

• Kiinnitysyksikkö

  • Työkalun paino: DS 3950 kg / AS 5260 kg (yhteensä 7900 kg)

  • Työkalun vähimmäishalkaisija: 560 mm

  • Avaamisliike: 1170 mm

  • Työkalun asennuskorkeus: min. 480 mm; maks. –

  • Levyjen suurin välinen etäisyys: 1650 mm

  • Kiinnityslevyt (H × V): 1270 × 1200 mm

  • Pylväiden välinen vapaa tila: H 900 mm / V 800 mm

  • Keskitysrenkaan halkaisija: 200 mm

• Poistolaite

  • Iskunpituus: 250 mm

  • Työntövoima: 95,4 kN

  • Takaisinvetovoima: 48,6 kN

  • Pneumaattinen ejektori: kyllä

• Ydinvetimet / ohjaukset

  • Ydinvetimien ohjaus: 2 (AS) + 2 (DS)

  • Sulkeutuvat suuttimet: 2 hydraulista / 0 pneumaattista

  • Prosessinohjaus (SPC): kyllä (Kistler, p=2 / t=0)

  • Tulostinliitäntä: ei / 12-porttinen USB

  • Kuumakanavan ohjaus: ei

• Ruiskutusyksikkö 1

  • L/D-suhde: 20

  • Ruuvin halkaisija: 90 mm

  • Suurin iskutilavuus: 2290 cm³

  • Suurin ruiskutuspaino (PS): 2084 g

  • Ruiskutuspaine: 1839 bar

  • Plastisointinopeus: 185,8 g/s

  • Ruuvin kierrosnopeus: 270 rpm

  • Suuttimen sisähalkaisija: 6 mm

  • Pumpun teho / Lämmitysteho: 90 kW / 44 kW

• Muut tiedot

  • Nosturin enimmäiskuorma: 10 tonnia

  • 2K-yhteensopiva: ei

  • Suodatussuutin/jauhin: ei

  • Kyseessä on vakiomallinen, täysin hydraulinen 2-levyinen kiinnitysjärjestelmä, jossa on täysin hydraulinen ruuvikäyttö ja vakiomoottori.

  • Käyttötunnit: 60 159 h

Lisävarusteet

• Lineaarinen robotti: KRC6-2 ARC-C

  • Akselit: X/Y (vakio), Z olemassa

• 69 880 tuntia

• Sisältää Wittmann-käsittelyjärjestelmän

• Lisävaruste: toinen yksikkö vuodelta 2010 saatavilla, ilman Wittmann-käsittelyä: 60 150 tuntia
