KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (johtojen säilytysyksikkö)

• Valmistaja: Komax France

• Virtalähde: 3 × 400 V (3P+N)

• Taajuus: 50–60 Hz

• Suurin tehonkulutus: 5 500 VA

• Ilmanpaine: 4–6 bar

Cosmotec-jäähdytysyksikkö

• Valmistaja: Cosmotec

• Malli: XVA36 03 320

• Taajuus: 50/60 Hz

• Virta: 0,51 A

Schunk KM-CFK-564MF (hitsausmoduuli 1)

• Valmistaja: Schunk

• Malli: KM-CFK-564MF

• Valmistusvuosi: 2012

• Nimellisteho (50 % käyttöaste): 120 kVA

• Nimellisjännite (ensisijainen): 500 V

• Nimitaajuus: 1000 Hz

• Syöttöteho: 43 kVA

• Toisiopuolen käyttövirta (50 %:n käyttöaste): 15,6 kA

• Toisiopuolen oikosulkuvirta: 120 kA

• Toisiopuolen avoimen piirin jännite: enintään 8 V

• Elektrodivoima: 31–187 daN

• Paino: 180 kg

Schunk KM-CFK-564MF (hitsausmoduuli 2)

• Valmistaja: Schunk

• Malli: KM-CFK-564MF

• Valmistusvuosi: 2012

• Nimellisteho (50 % käyttöaste): 120 kVA

• Nimellisjännite (ensisijainen): 500 V

• Nimitaajuus: 1000 Hz

• Syöttöteho: 43 kVA

• Toisiopuolen käyttövirta (50 %:n käyttöaste): 15,6 kA

• Toisiopuolen oikosulkuvirta: 120 kA

• Toisiopuolen avoimen piirin jännite: enintään 8 V

• Elektrodivoima: 31–187 daN

• Paino: 180 kg

Järjestelmän laajuus:

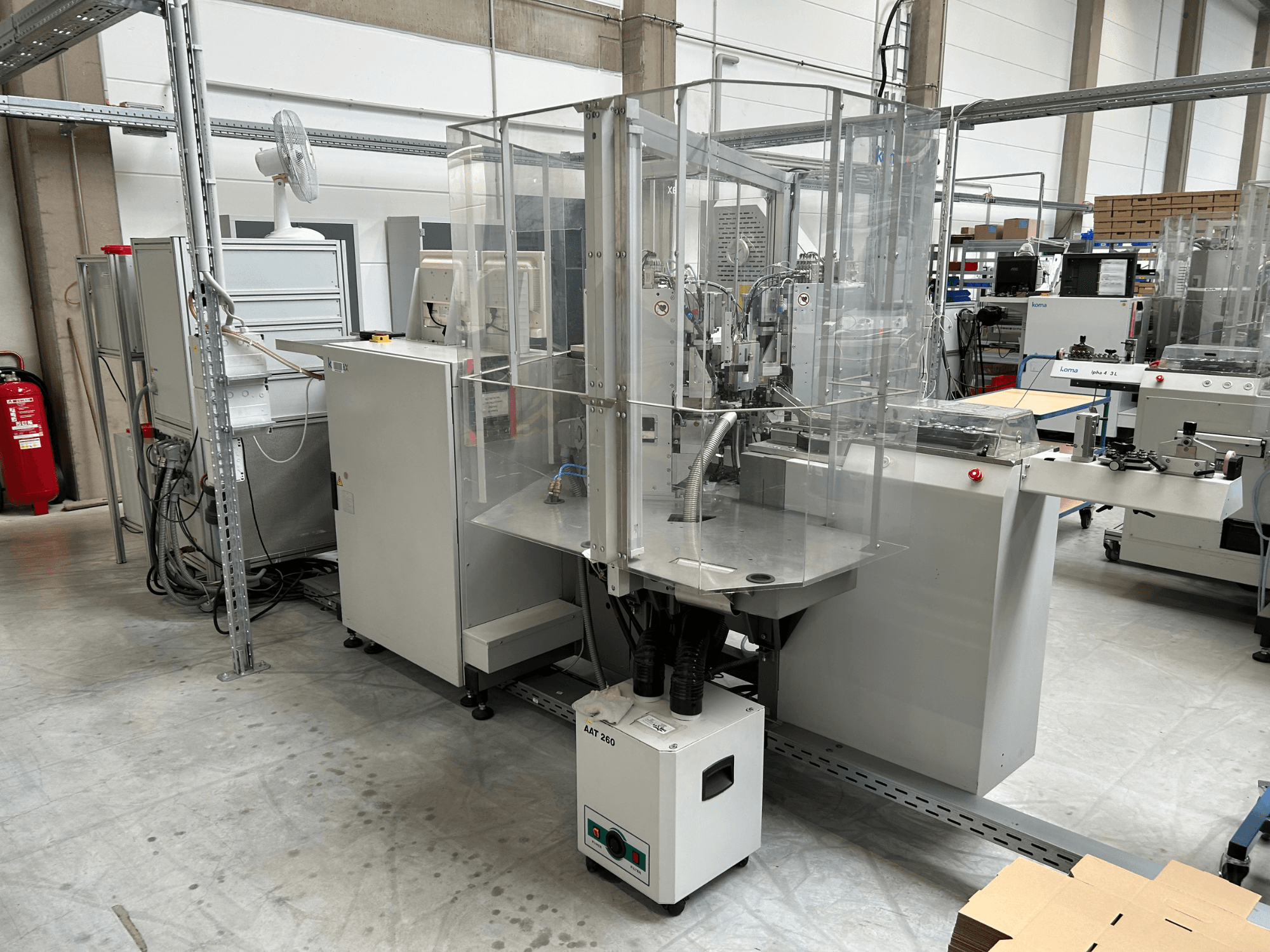

• Komax Alpha 433 L -täysautomaattinen kone

• Komax ADS 123 -lankavarastointiyksikkö

• Turvakotelo

• Imujärjestelmä (AAT 260)

• Käyttötietokone ja ohjausyksikkö

• Erilaisia puristus- ja käsittelymoduuleja, valinnaisia

• Muita lisävarusteita saatavilla pyynnöstä

Käyttötarkoitus:

• Järjestelmä on toimintakunnossa ja sitä on käytetty kaapeleiden automaattiseen käsittelyyn, mukaan lukien leikkaus, kuorinta, puristus ja hitsaus

• Kaikki järjestelmät ovat tällä hetkellä edelleen virralla ja täysin toimintakunnossa

• Noin 30 000 käyttötuntia
