KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

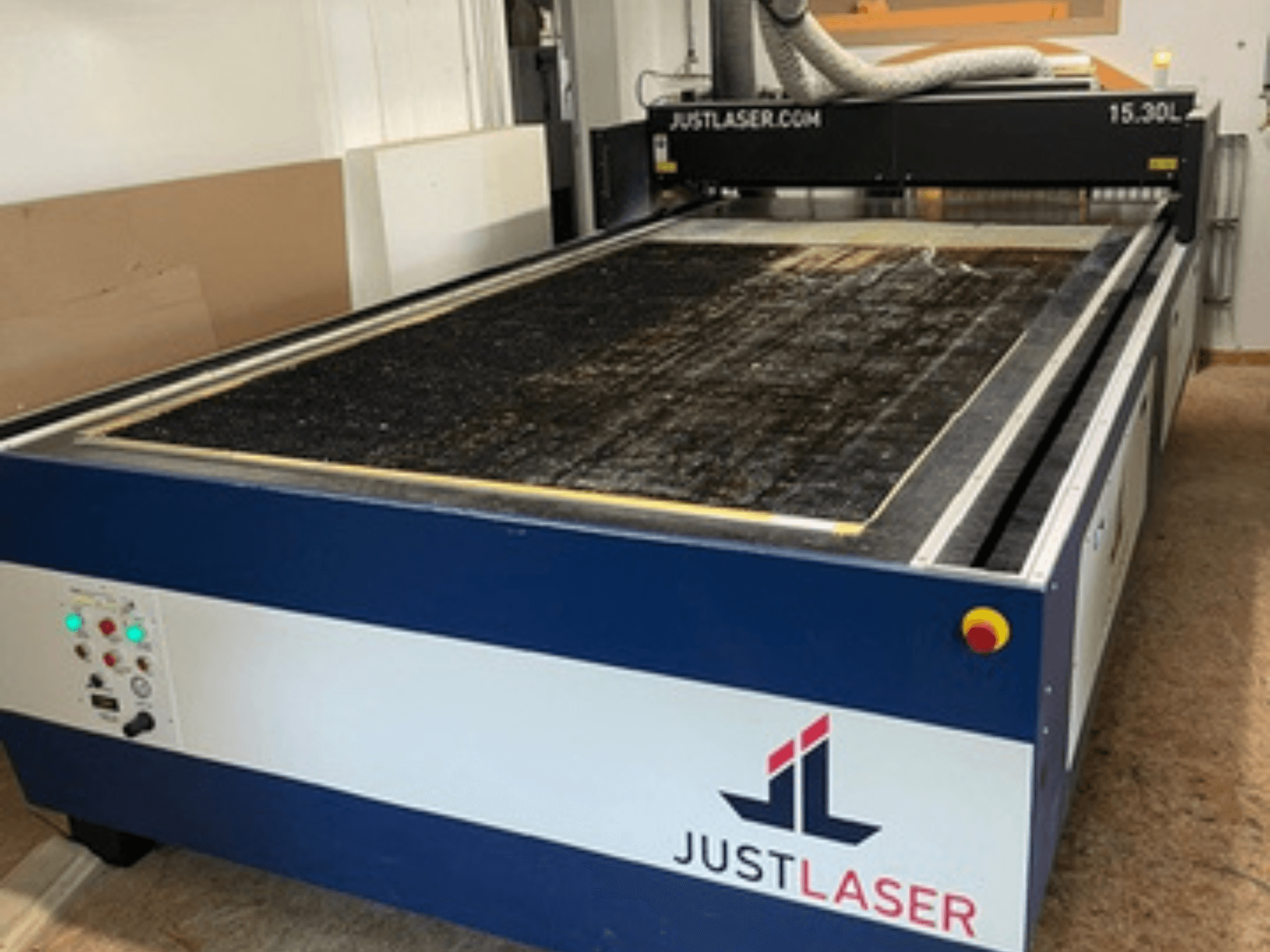

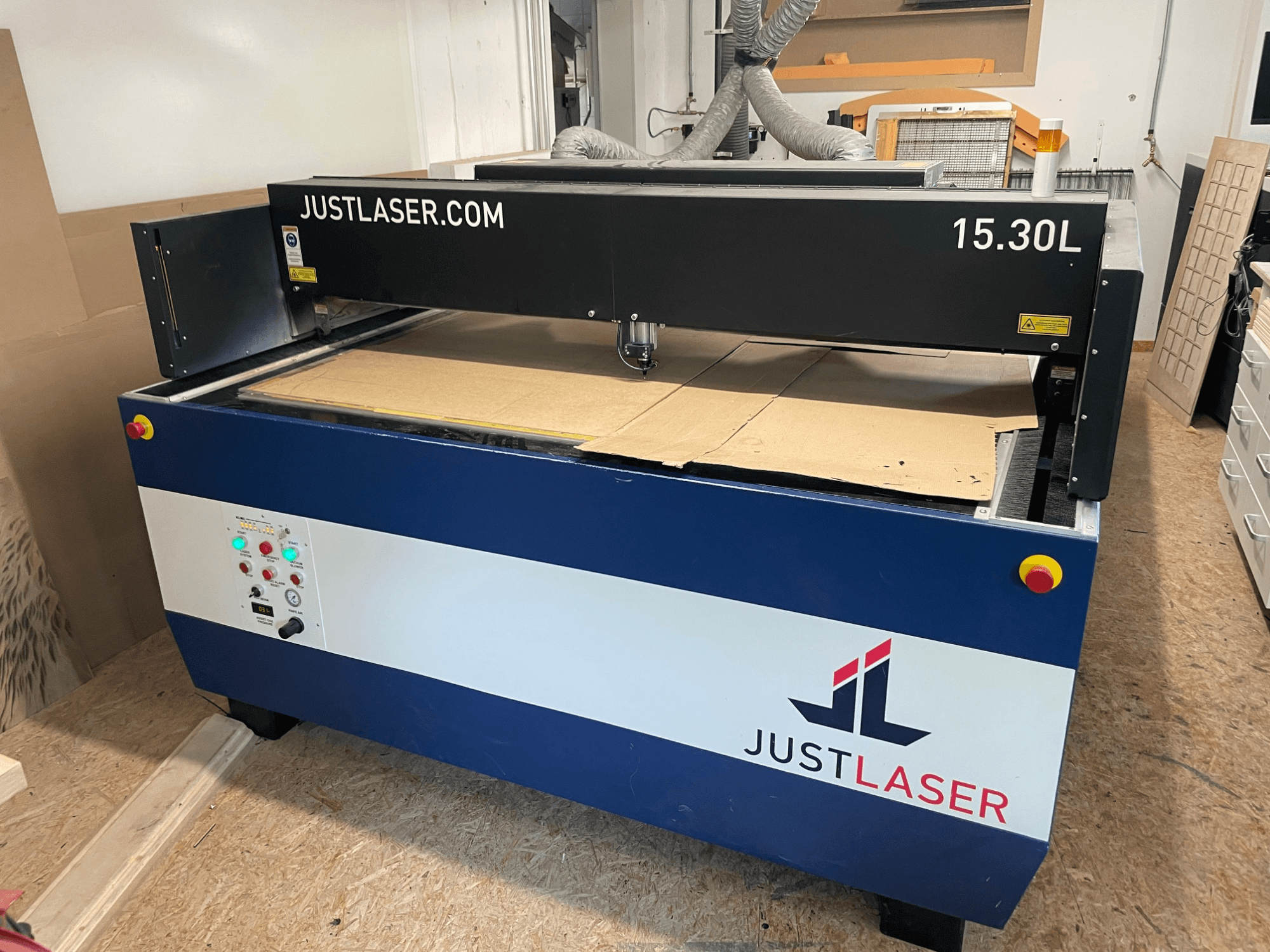

Laite - JustLaser 15.30L-C500-MC

• Konetyyppi: CO₂ Laserleikkaus- ja kaiverrusjärjestelmä: CO₂ Laserleikkaus- ja kaiverruslaitteisto

• Konfiguraatio: Laserjärjestelmä: Avoin tasalevyinen gantry-laserjärjestelmä

• Työkappaleen enimmäiskorkeus: 50 mm

• Suurin kaiverrusnopeus: 3,8 m/s

• Suurin kaiverrusnopeus (metallinleikkausvaihtoehto): 3,2 m/s

• Suurin kaiverrusnopeus (Z12-vaihtoehto): 1,5 m/s

• Suurin leikkausnopeus: 0,5 m/s

• Moottorit: Harjaton DC-servomoottori

• Encoder-järjestelmä: Inkrementaalinen mittausjärjestelmä

• Optiikka: Ilmapuhdistettu teleskooppi, linssit ja peilit.

• Vakiolinssi: 2,5"

• Valinnainen objektiivi: 5.0"

• Työpöydät: Alumiinileikkuupöytä, hunajakennoleikkuupöytä, paperileikkuupöytä, akryylileikkuupöytä.

• Ohjelmisto: Ohjelmisto: Kylmäleikkauslaitteisto..: KCAM Laser Software

• Interface: G-koodi, HPGL, AD-Logic-järjestelmä.

• Ohjauslevy: KLCM-ohjaustaulu

• Käyttäjän hallintalaitteet: Näppäinkytkin, hätäpysäytys, hiiri, näppäimistö, monitori ja PC mukana.

• Sähkösyöttö: 3 × 400 V (3L + N + PE), 50/60 Hz.

• Pöydän pakokaasuvaatimus: 3000 m³/h

• Akselin poistoilman tarve: 1500 m³/h

• Suurin ilmanpaine: 10 bar

• Suurin tulopaine: 12 bar

• Suurin ilmavirta: 240 l/min

• Liitäntäkoko: 6 mm

• Melutaso: 55 dB

• Sertifiointi: CE

• Käyttölämpötila: +15 °C - +25 °C

• Kosteus: 40-70 % ei-kondensoiva

• Ympäristö: Pölytön

• Aktiivinen lasersuojakilpi

• Paineanturit

• Valoverho

• Interlock-turvajärjestelmä

• Metallien leikkausvaihtoehto sisältyy

• Kapasitiivinen korkeudenseuraaja

• Metallileikkuupöytä

• Kuparisuutin

• 2.5" linssisarja

• k-vision Print & Cut -kamerajärjestelmä

• JustAIR Suuritehoiset turbiinit (2 × 1500 m³/h)

Laserlähde - Kern Laser Systems

• Model: KER50120-4K500 OPP

• Lasertyyppi: Laser: Suljettu CO₂-laser.

• Laserteho: 500 W (0,5 kW)

• Laserin aallonpituus: 10,6 µm

• Syöttöjännite: 380-415 VAC

• Vaihe: Vaihe: 3 vaihetta (4 johdinta + maadoitus)

• Taajuus: 50/60 Hz

• Sulakkeen enimmäiskoko: 40 A

• Täyden kuormituksen virta: 32,3 A

• Katkaisuluokitus: 40 A

• Oikosulkuvirran mitoitus: 5000 A

• Katkaisukyky: 35000 A

• Suurin ampeerikuorma: 16 A

• Laserluokka: Luokka: Luokka 4

• Valmistusmaa: Suomi USA

Jäähdytin - SMC HRS090-AF-40

• Jäähdytystyyppi: Jäähdytys: Vesijäähdytys

• Jäähdytysteho: 5 kW

• Kylmäaine: R410A

• Kylmäaineen täyttö: 1,5 kg

• Paino: 136 kg

• Virransyöttö: 380-415 V, 50/60 Hz.
