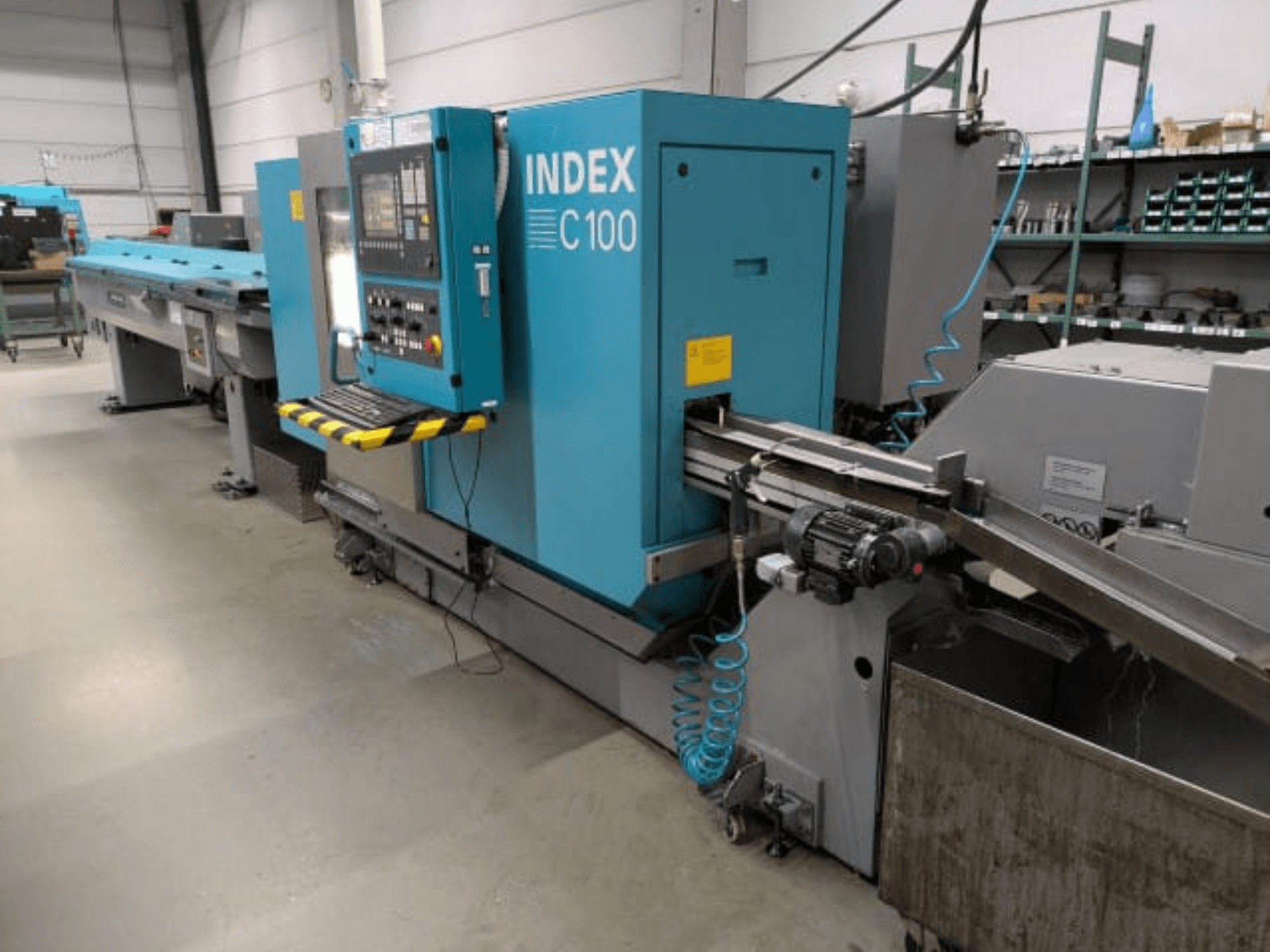

Index - C100DE-TUR-IND-2012-00002

- Koneen runko: Valurautainen koneen runko pystysuuntaisella sängyllä

- Työkalun kannatinohjaimet: Levyohjaimet, joissa on suuri jäykkyys ja vaimennus.

- Akselivaihteet: Kaksoissaksikineematiikka työkalunkannattimissa; synkroninen vaihtovirtakäyttötekniikka.

- Pääkannattimen rakenne: Lämpösymmetrinen rakenne

- Pääkara (D42): (DIN 55026 ja ISO 702), maksimitangon halkaisija 42 mm, maksiminopeus 7000 rpm, etulaakerin halkaisija 75 mm.

- Pääkaran teho: 22/29 kW (100 %/40 %:n käyttöasteella).

- Pääkaran vääntömomentti: 50/65 Nm (100 %/40 %:n maksimikierrosluvulla).

- Pääkaran kiinnityssylinteri: hydraulinen käyttö, isku 12 mm, puristuspaine 8/80 bar, maks. työntövoima 34 kN, maks. veto 34 kN.

- C-akseliveto (pää- ja vastakara): resoluutio 0,00014 astetta, toistettavuuden hajonta Psmax = 0,01 astetta.

- Pääkaran kiinnitysyksikkö: Yksittäinen painepuristusyksikkö, säädettävissä 8 - 75 baarin välillä

- Vastakara (D42): (DIN 55026 ja ISO 702), maksimitangon halkaisija 42 mm, maksimikierrosluku 7000 rpm, jännityssarjan halkaisija 110 mm, etulaakerin halkaisija 75 mm.

- Vastakaran teho: 16,5/19 kW (100 %/40 %:n käyttöasteella).

- Vastakaran vääntömomentti: 32/43 Nm (100 %/40 %:n maksimikierrosluvulla).

- Vastakaran liukukiskot (Z-akseli): Työskentelymatka 500 mm, pikalukitus 60 m/min, kiihtyvyys 10 m/s^2, työntövoima 3000 N.

- Vastakaran kiinnityssylinteri: hydraulinen käyttö, isku 12 mm, puristuspaine 8/80 bar, maks. työntövoima 34 kN, maks. vetovoima 34 kN.

- Vastakaran kiinnityslaite: Yksittäinen puristuslaite, säädettävissä 8 - 75 baarin välillä

- Työkalun kannatin 1: X-akselin liike 70 mm (nopea 30 m/min, acc. 9 m/s^2, syöttövoima 3000 N); Z-akselin liike 250 mm (nopea 60 m/min, acc. 9 m/s^2, syöttövoima 3000 N); Y-akselin liike 70 mm (nopea 15 m/min, acc. 5 m/s^2, syöttövoima 3000 N). Revolveri 1, jossa 10 asemaa, yhdensuuntaiset varsien kiinnitykset D25x48 (DIN 69880), jännitteiset työkalut kaikilla asemilla (teho 4,2 kW, vääntömomentti 11 Nm, maksimikierrosluku 8000 rpm).

- Työkalun kannatin 2: X-akselin liike 70 mm (nopea 30 m/min, acc. 9 m/s^2, syöttövoima 3000 N); Z-akselin liike 400 mm (nopea 60 m/min, acc. 9 m/s^2, syöttövoima 3000 N); Y-akselin liike 70 mm (nopea 15 m/min, acc. 5 m/s^2, syöttövoima 3000 N). Torni 2, jossa on 10 asemaa, yhdensuuntaiset varsien kiinnitykset D25x48 (DIN 69880), jännitteiset työkalut kaikilla asemilla (teho 4,2 kW, vääntömomentti 11 Nm, maksimikierrosluku 8000 rpm).

- Työkalun kannatin 3: X-akselin liike 125 mm (nopeus 30 m/min, acc. 10 m/s^2, syöttövoima 3000 N). Torni 3, jossa on 10 asemaa, yhdensuuntaiset varsien kiinnitykset D25x48 (DIN 69880), jännitteiset työkalut kaikilla asemilla (teho 4,2 kW, vääntömomentti 11 Nm, maks. kierrosluku 8000 rpm).

- Ohjausjärjestelmä: Simodrive 611 / Sinumerik 840D:n kanssa integroitu modulaarinen moniprosessoriohjaus, CNC-käyttäjän muisti enintään 6 MB, Ethernet 10/100 Mbps.

- Ohjauspaneelin näyttö: 26 cm:n TFT-värillinen litteä näyttö, kalvonäppäimistö XYZ-asettelulla, oletusnäyttökieli hollanti.

- Koneen virransyöttö: 400V, 50 Hz, 49 kVA kytketty teho, 70 A nimellisvirta, 100 A max. varasulake.

- Jäähdytysjärjestelmä: Keskitetty vesiliitäntä karoille ja ohjauskaapille, 8 kW:n nimellisnettojäähdytystehoyksikkö (50Hz/400V).

- Koneen kotelointi: INDEX-standardin mukainen turkoosi RAL 5018 etuliukuhupussa (ruostumaton rakenneteräs), pölynharmaa RAL 7037 kytkin-/nestekaapeissa ja lastukuljettimessa.

- Työstöruuvi (pääkara): D42-akselilla (SK42BZI/900 442...).

- Vastakaran kiinnitys: Ortlieb Power Chuck KSFI 40-054, jossa on päätepysäytin ja jäähdytysnesteen syöttö.

- Työkappaleen käsittely: Työkappaleen maksimihalkaisija 8-42 mm, maksimipaino 2 kg, maksimijäännöksen pituus 150 mm.

- Valmiiden osien kuljetin: Vakioversion kuljetin purkautuu oikealta puolelta.

- Lastunpoisto: Saranatyyppinen lastukuljetin, poistokorkeus 840 mm, erillisellä jäähdytysnestesäiliöllä ja vahvistetulla nostopumpulla (100 l/min).

- Jäähdytysnestejärjestelmä: Valmisteltu emulsiota varten, matalapainepumppu (8 bar / 80 L/min), keskipainepumppu (20 bar / 30 L/min), perusjärjestelmä 600 litran säiliö Profibus-liitännällä, jäähdytysnesteen mikrosuodatusjärjestelmä (kompakti nauhasuodatin tyyppi KF150, läpimeno 150 l/min emulsiota / 120 l/min öljyä).

- Suodatinkangas: Tyyppi PN 100 / 100-540, pidätyskoko 50µm - 60µm, leveys 540 mm, pituus 50 metriä.

- Työkalukannatinventtiilit: Jäähdytysnesteen korkeapaineventtiilit jopa 80 baariin asti työkalukannattimille 1, 2 ja 3.

- Uuttovalmistelu: Jäähdytysnesteen sumunpoisto-/suodatinliitäntää varten, kanavan halkaisija 200 mm, teho n. 600 m3/h.

- Lisätoiminnot: Transmit/Tracyl-toiminto C200-4D:n pinnan/ympärysmitan jyrsintään, MBL 42-65 -lisälaitteet 840D-ohjaukseen.

- Tankojen latauslippaat: INDEX MBL 42/3700 tangonlatauslehtiö, karan korkeus 1010 mm, tangonvarastointialue 390 mm leveä, tangon halkaisija 10 - 42 mm, max. tangon pituus 3644 mm, sisältää saranoidun tangon kannattimen metrisellä asteikolla, tangon työntötangon 20D (pituus 1400 mm) ja koneistetut ohjainosat 22-42 mm.
