Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Valvonta: PC-ohjattu toimintojakso Windows 7:ssä, TwinCAT:ssa

• Osan mitat:

  • Pituus: 300-2250 mm

  • Leveys: 350-710 mm

  • Paksuus: 16-25 mm

• 2-asemainen porausasema:

  • Pohjakehys hitsattuna rakenteena, jossa on koneistetut ruuvipinnat.

  • 2x hammashihnakuljetinta V = 1,5 m/sek.

  • 2x pneumaattinen nostin hammashihnakuljettimille.

  • 2x kaapin osien pysäyttimet, vaimennettu iskunvaimentimilla.

  • 2x pneumaattiset kaksoisjännityssylinterit, joita ohjataan kuularuuvilla ja servomoottorilla ja jotka siirretään sivukorkeudelle (sivukorkeuden mittaus).

  • 2x pneumaattinen ristiin kohdistuva viivotin (uskottavuuden tarkistus).

  • 2x tyhjiöpuristusyksiköt porauskoneen pöydässä.

  • 2x 0-linjaisesti ohjattava

• Tuki:

  • Tukea voidaan siirtää X-suunnassa servomoottorin avulla

• 2x porauspyörästö (tuki 1):

  • Tuki varustettu 2 yksiköllä (työstö ylhäältäpäin)

  • Yksittäin liikuteltavissa Y-suunnassa servomoottorin avulla

  • Yksittäin siirrettävissä Z-suunnassa servomoottorin avulla.

  • Porauspyörästö a = 32 mm, säädettävissä taajuusmuuttajan avulla, poranterä Ø 10h7, jossa on kuusioruuvi.

  • Kutsuttavat karat, 8000 rpm

  • Kaksi 16-karaista porauspyörästöä

• Uurasaha (tuki 1):

  • Sahausyksiköt erikoisurien leikkaamiseen takaseinään.

  • Sahausyksikkö, jossa on työkalunpidin, nopeuden säätö taajuusmuuttajan avulla.

  • Pneumaattisesti ohjattu työasento

• 2x jyrsinkara oikealle/vasemmalle etureunassa (tuki 1):

  • Pneumaattisesti ohjattu työasento

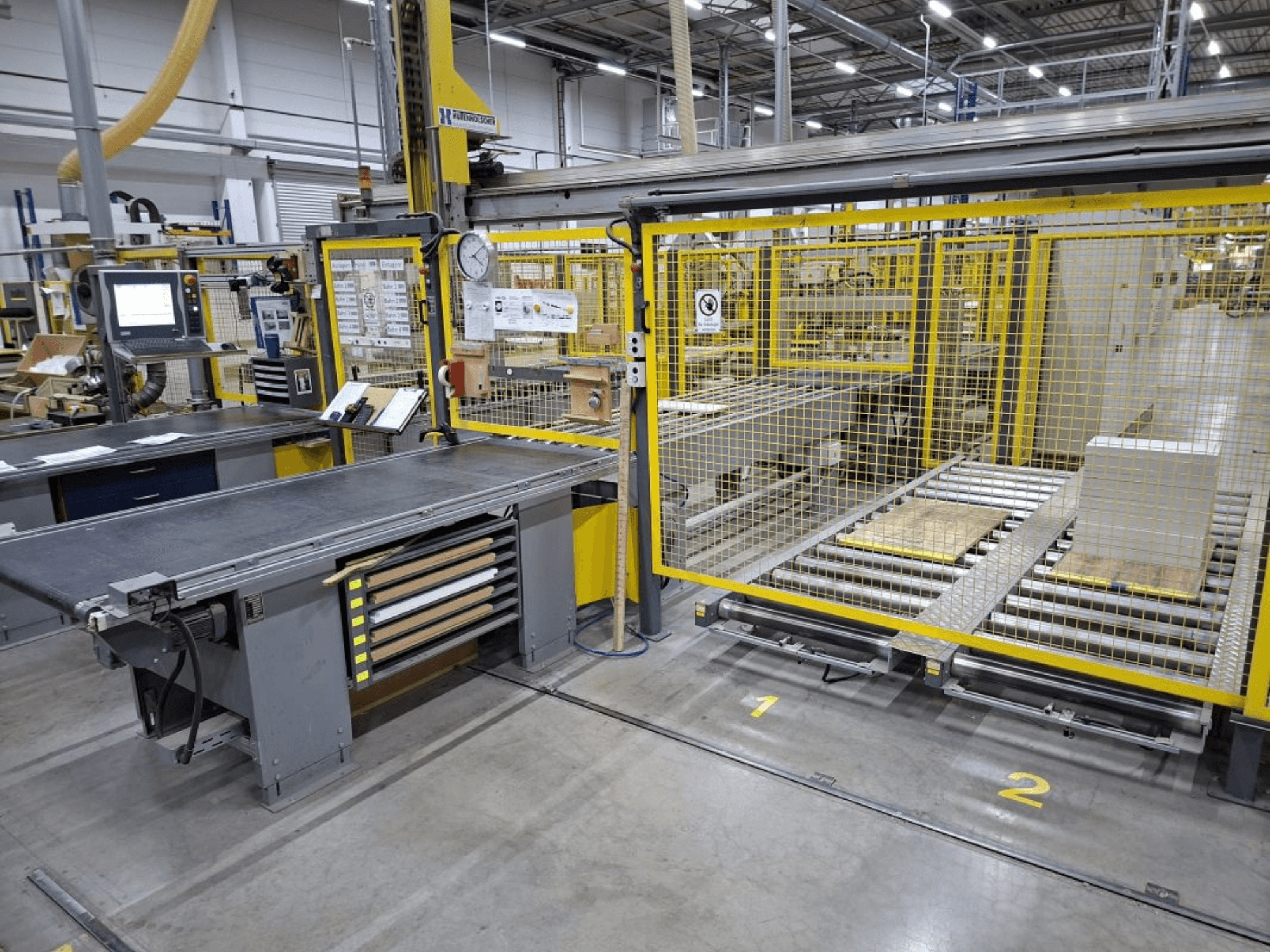

Lisävarusteet (automaatio, käsittely, suojukset, kuljettimet)

• Lastaus/käsittely:

  • 6 aseman lastausportti

  • 2-akselinen portaalirobotti; Y/Z-akselit servomoottoreilla; ajomatkat: Y-akseli 8500 mm, Z-akseli 1500 mm.

  • Imupalkki, jossa on nelipiirinen alipaineensyöttö; alipaineen tuottaminen ejektorilla.

  • Kahden osan tunnistus

  • Portaalituet

  • 4 pinoamisasemaa

  • 1 kädensiirtoasema (automaattinen/manuaalinen syöttö)

  • 1 poistoasema (automaattinen/manuaalinen poisto)

• Sivusyöttöalue:

  • Pinoamiskorkeus: max. 1000 mm (60 osaa) sis. suojalevyn.

  • Suojalevyn koot: 1:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Paksuus: 25 mm

  • Paksuus: max. 28 kg

• Lattiarullakuljetin / pinon syöttö:

  • 930 mm leveä x 3600 mm pitkä, AH 300 mm.

  • Syöttö/poisto: manuaalinen poikittaissiirtovaunu.

• Tukiasemat / automaattinen syöttö:

  • Kuljetusosa 950 mm leveä x 4100 mm pitkä; integroitu sivupysäytin.

• Manuaalinen syöttö:

  • Hammastettu hihnaosa 900 mm leveä x 2500 mm pitkä.

• Siirtosukkula:

  • 2500 mm pitkä; vaakasuora liike n. 2500 mm kolmivaihemoottorilla.

• Palautus:

  • Kuljetusosa 950 mm leveä x 4000 mm pitkä; pneumaattinen pysäytin.

• 90° pyörivä yksikkö:

  • Tyhjiöimuri; pneumaattinen isku; kierto kolmivaihemoottorilla +/- 90°.

• Poistoasemat / automaattinen poisto:

  • Kuljetusosa 950 mm leveä x 3000 mm pitkä; kaapin osien asemointi kooderin avulla.

• Manuaalinen poisto:

  • Hammastettu hihnaosa 900 mm leveä x 3000 mm pitkä.

• Syötön suojausjärjestelmä:

  • 45 m:n suoja-aita, jossa 3 kulkuovea

  • 2 liukuovea lattiarullakuljettimien syöttöä varten.

  • Syöttö, pyyntö ja vapautus kuittaamalla
