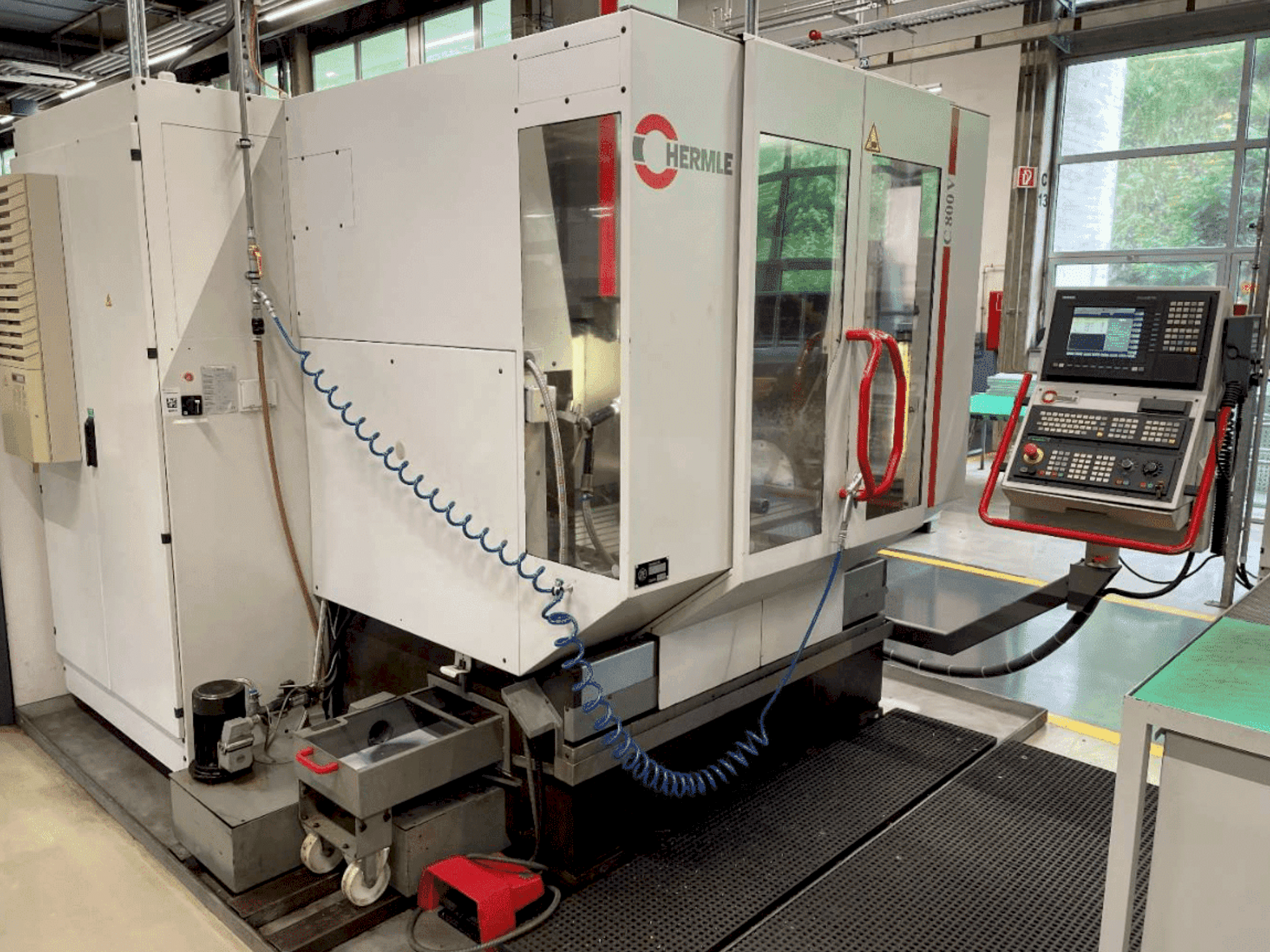

HERMLE - C800VDE-MIL-HER-1999-00003

Koneen edut

Tekniset koneen edut

• Jäähdytysnestesäiliö: 40 l/min 3 baarin paineella

• Pöydän koko: työpinta n. 1000 mm x 560 mm.

• Tilantarve: 4. 5 x 3. 3 m

• Saatavilla olevat yksiköt: 2

Lisätiedot

Kone on vielä voimanlähteenä

Jopa 1500 kg:n painoisia työkappaleita voidaan työstää enintään 1000 x 560 mm:n kiinnitysalueella.
Työkalunvaihtaja, jossa on yhteensä 30 lipaspaikkaa.

300 litran jäähdytysnestesäiliö

Puristuspöytä

1000 x 560 mm

Ohjausjärjestelmä

Siemens S 840 D -näyttöpohjainen radanohjaus

Jäähdytysjärjestelmä - voitelu

Jäähdytysnestesäiliön tilavuus: 300 litraa

Virtausnopeus/paine: 40 l/min 3 baarin paineessa.

Automaattinen voitelu - hajautettu rasvanjakelulaitteella varustettuna

Pneumatiikka:

Paineilmaliitäntä p ≥ 6,0 bar.

Paineilman kulutus 6,0 baarissa (vakio): n. 9,0 Nm³/h.

Paineilmankulutus lisäpuhalluslaitteella 6,0 baarin paineessa:

+ noin 58 Nm³/h

Paineilmankulutus ylimääräisellä SF-akselilla 6,0 baarin paineessa:

+ noin 26 Nm³/h

Sähköjärjestelmä:

Käyttöjännite: 400 V; 3 PH: 50 Hz.

Ohjausjännite: 220 V AG; 24 V DC

Kytketty kokonaiskuorma (vakiokone 8000 tai 15000 rpm) 32 kVA

Kytketty kokonaiskuorma (sisäisellä jäähdytysnesteen syötöllä tai muilla sähköisillä lisävarusteilla) 43 kva

Kaapelin poikkileikkaus 16 mm²

Sulakesuojaus 63 A

Mitat - Painot

HERMLE C 800 V - suojakotelo mukaan lukien (L x S x K) 2,70 × 2,21 × 2,93 m (L x S x K) 2,70 × 2,21 × 2,93 m

Tilantarve (L x S) 4,50 × 3,50 m.

Kokonaispaino noin 7200 kg

Poimintatyökalunvaihtaja, jossa on 30 työkalupaikkaa rengaslaatikossa.

Karamoottorin teho 100 %:n käyttöasteella 10,5 kW

Nopeusalue: Portaattomasti säädettävät karan nopeudet 20 ... 8000 rpm

Työkalunpidin ISO 40 DIN 2079:n kaltainen

Työkalun kiinnitys hydromekaaninen, kiinnitysvoima 8000 rpm min*' 11 kN 11 kN

Työkalun kiinnitys: hydromekaaninen, kiinnitysvoima 15 000 min* 9,3 kN 9,3 kN

Karan halkaisija etulaakerin kohdalla: 70 mm

Syöttölaite

Yksittäiset syöttömoottorit kullekin akselille - kolmivaiheinen (harjaton):

Syöttöalue X, Y ja 2: manuaalinen / ohjelmaohjattu:

1 ... 2 000 / 30 000 mm/min.

Syöttövoima kaikilla akseleilla (80 %:n käyttöasteella): 8,000 N

Siirto X-Y-Z-akseleilla: 35 m/min

Mineraalivalun käyttö (8 kertaa suurempi koneen vaimennus), ei vaihdelaatikkoa,

Valinnainen katto, paineilman äänenvaimennin jne.

Valaistus

Koneen valaistus 2 halogeenilampulla > 500 luksia.

Työalue

X-pituussuuntainen X-akseli: 800 mm.

Poikittainen Y-akseli: 600 mm

Pystysuora Z-akseli: 500 mm mm mm

Mittausjärjestelmä

Suora mittaus X, Y, Z:

Resoluutio 0,1 µm

Syöttöyksikkö 0,1 µm

Inkrementti 0,1 µm
