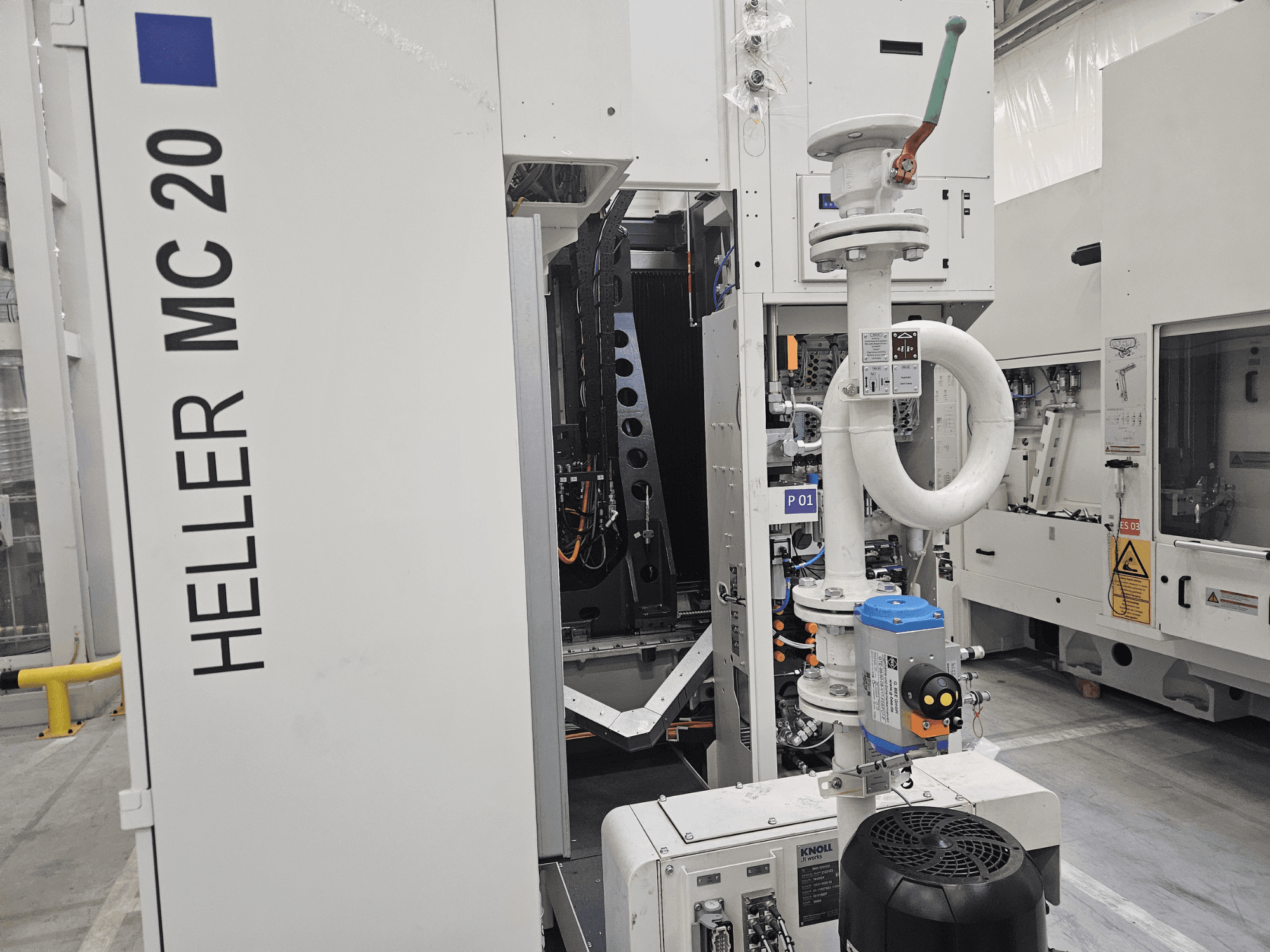

Tämä 5-akselinen HELLER MC 20 on valmistettu vuonna 2019. Siinä on Siemens 840D sl -ohjausjärjestelmä, X/Y/Z-ajot 800/750/800 mm ja nopeat liikenopeudet jopa 60 000 mm/min. Kara tukee HSK-A63-työkaluja jopa 16 000 rpm:n nopeudella. Mukana 44-paikkainen työkalulippa ja pyörivä pöytä, jonka halkaisija on 520 mm. Ihanteellinen monimutkaisiin työstötehtäviin. Ota yhteyttä saadaksesi lisätietoja tästä koneesta.
Yleiskatsaus
- merkki: HELLER
- vuosi: 2019
- MALLI: MC 20
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Puola
- koneen tyyppi: Vaakasuora työstökeskus
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - HELLER MC 20
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: 840D sl
Mitat
- Koneen korkeus: 4000 mm
- Koneen pituus: 5300 mm
- Koneen paino: 13000 kg
Liike
- Akselien määrä: 5
- X-akselin liike: 800 mm
- Y-akselin liike: 750 mm
- Z-akselin liike: 800 mm
Tekninen erittely
- Maks. työkalun paino: 12 kg
- Karan teho: 34 kW
- Karan nopeus: 16000 RPM
Lisäinformaatio
Työalue
Syöttövoimat (X/Y/Z): 10,000 N
Nopeudet ja dynamiikka
Pikaliike X/Y/Z: 60 000 mm/min
Kiihtyvyys: X 7 m/s², Y 8 m/s², Z 6 m/s².
Kara / työstöyksikkö (HSK-A63)
Työkalurajapinta: HSK-A63
Karan halkaisija etulaakerissa: 70 mm
Työkalun hallinta
Työkalulipputyyppi: HSK-A63
Työkalupaikkojen määrä: 44
Työkalun maksimipaino, kun kaikki taskut ovat käytössä: 6 kg.
Työkalun enimmäispituus: 550 mm
Työkalun maksimihalkaisija: kun kaikki taskut ovat varattuja 120/80/80 mm; kun viereiset taskut ovat vapaita 150 mm.
Pienin lastuamisaika (VDI): n. 3,3-4,4 s.
Pyörivät akselit (A/B/AB)
Pyörivä pöydän halkaisija (A/B-akseli): 520 mm
Häiriöympyrän halkaisija: AB-akseli/B-akseli 800/900 mm.
Nopeus: B-akseli/AB-akseli 40/50 rpm.
Indeksoinnin resoluutio: 360 000 × 0,001°; B-akseli 360 000 × 0,001°.
Indeksointitarkkuus (VDI/DGQ 3441): A-akseli 12 kaarisekuntia; B-akseli 10 kaarisekuntia.
Mittausjärjestelmä
Sijainnin mittausjärjestelmä: Suora, absoluuttinen lineaarinen asteikko
Asennustiedot
Virtalähde: 400 V / 50 Hz
Kytketty kokonaiskuorma: n. 27-30 kVA
Paineilman tarve: 4,5-6 bar
Lisävarusteet
Kone on teknisesti erittäin hyvässä kunnossa
Täydellinen huoltodokumentaatio saatavilla
Oma lastaus- ja purkujärjestelmä
