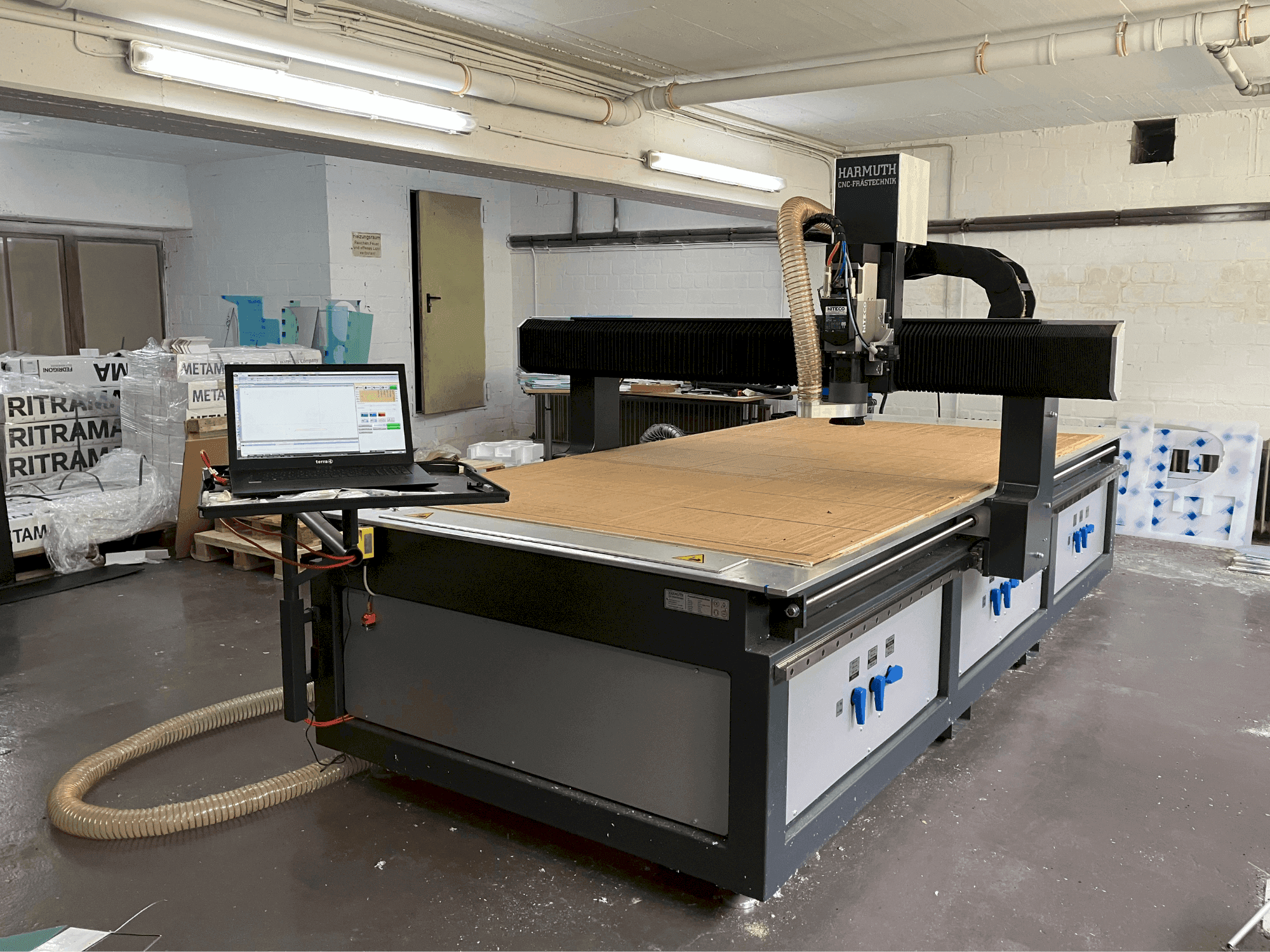

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Lisäinformaatio

Koneen edut

• Tekniset koneen edut:
  • - Karan nopeusalue: 300–24 astetta tärinätön jyrsintä, askelmoottorikäyttöjärjestelmä, automaattiset toiminnot ohjausohjelmistossa laadukkaat koneen edut: pistelaser nollapisteen lähestymiseen, optinen kohdistusmerkkien tunnistus, 000 rpm / karamoottorin teho: 3,8 kw / työkalun kartio: sk30
  • - Tärinätön jyrsintä, askelmoottorikäyttöjärjestelmä, automaattiset toiminnot ohjausohjelmistossa / laadukkaat koneen edut: pistelaser nollapisteen lähestymiseen, optinen kohdistusmerkkien tunnistus

Lisätieto

• - -Ulkomitat: pituus = 3760 + käyttöyksikkö 1200 mm, leveys 2500 mm, korkeus 2000 mm. Koneen jalusta on valmistettu kokonaan teräksestä. Portaali on valmistettu raskaasta alumiiniprofiilista (40 kg/m) tärinättömään jyrsintään. Käyttö tapahtuu kuularuuveilla (20x20 mm X/Y ja 16x5 mm Z-akselille). Askelmoottorikäyttöjärjestelmä. Paikoitusnopeudet X/Y jopa 12 m/min, Z 6 m/min. Ohjauselektroniikka on asennettu teräskaappiin suoraan koneeseen. Yhteys tietokoneeseen tapahtuu EtherCadin kautta. Kaksi konfiguroitavaa liitäntää, esim. imu ja tyhjiö. Yksi liitäntä pääkytkimen kautta integroidun imuohjaimen ohjaustietokoneelle. Koneen ohjausohjelmisto "Penta-Tec" erittäin yksinkertaisilla käyttötoiminnoilla ja monilla automaattisilla toiminnoilla, piirtotoiminnoilla, ääriviivalaskennoilla, DXF-, s4m- ja G-koodin tuonnilla. 3D-käsittely, automaattinen taso- ja jyrsintäkohdistus DXF-vaaitusanturista pöydän korkeuden mittaamiseen (konepöydän korjaus). Anturi automaattiseen työkalun mittaukseen, tyhjiöpöytä. Valettuun alumiinilevyyn on jyrsitty 15 mm:n "shakkiruutukuvio" eri alueille, jotka voidaan kytkeä päälle kuulaventtiilin kautta. Pöydälle asetetaan sitten 5 mm:n MDF-levy. Ilma imetään sisään poraamatta levyä! Koneen varustus: Jyrsintäkara HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24 000 rpm taajuusmuuttajalla (nopeutta ohjataan ohjelmistolla) - täydellinen holkkisarja Pistelaser helpompaan nollapisteen lähestymiseen. Teollisuusimuri Harmuth Fräse 3x1200 wattia, 80 litraa, 270 mbar Kannettava tietokonejärjestelmä Pentatec-ohjaukseen Tyhjiöpumppu - paineohjattu 4 kW - 100 Hz, SV 8.190/2-48 - noin 380 mbar. 175 m³/h - Pumpun ohjaus kosketusanturilla tai valinnaisesti koneen nopeuden alipainevalvonnalla (Profi-sarjassa) - Esivalittava alipaine = pumppu säätää arvoa niin kauan kuin teho on riittävä (alipainevalvonnalla Profi-sarjassa) - Hinta sisältää kaikki komponentit Työkalunvaihtaja 10-kertainen - kartiopitimille, liikkuu pneumaattisesti työalueelta, joten liike ei ole rajoitettua ja pidempi komponentti voidaan työntää läpi - sis. ohjauselektroniikan, venttiilit, ohjelmistolaajennuksen ja turvalaitteet, kuten: Taajuusmuuttajan kysely siitä, onko moottori pysähdyksissä, työkalunvaihtaja auki, työkaluasemat vapaana vai varattu Kartiokiinnikkeet SK30-ER25 (ER32) 3–16 mm:n (20 mm, järjestelmästä riippuen) holkeille Optinen rekisteröintimerkkien tunnistus Kamerajärjestelmä rekisteröintimerkkien tunnistukseen ja jyrsintätietojen korjaamiseen (Tämä järjestelmä on integroitu ohjelmistoomme, toista ohjelmistoa ei asenneta) Toimituksen sisältö: jyrsinkone + ohjausyksikkö (tietokone + ohjelmisto), imukuppi, kompressori, alipainepumppu
