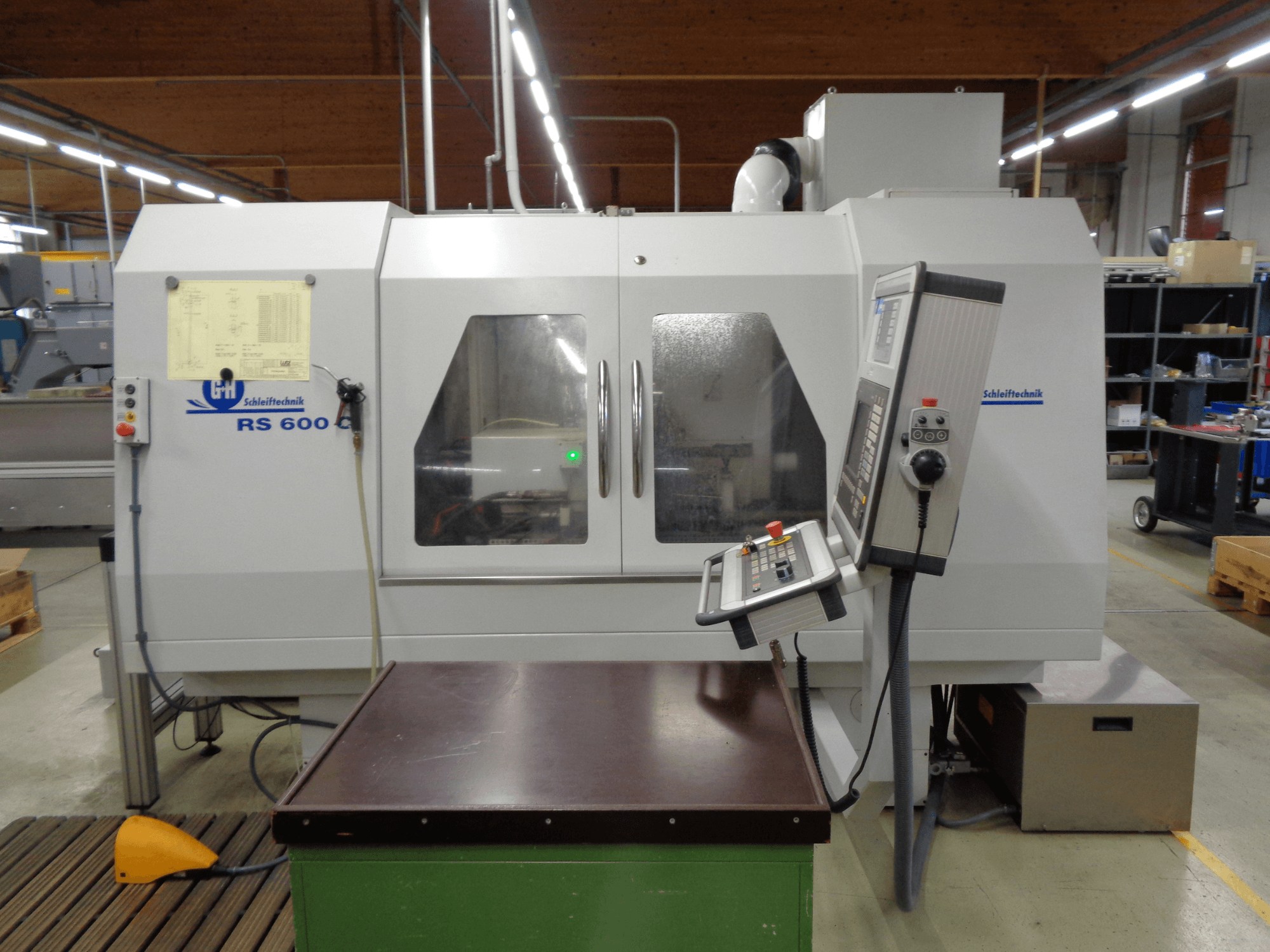

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Keskipisteen etäisyys: 600 mm

• Keskipisteen korkeus: 140 mm

• Maksimi heilurin halkaisija: 275 mm

• Työkappaleen enimmäispaino keskipisteiden välillä: 100 kg

• Max työkappaleen vääntömomentti (lentävä): 40 Nm

Työkappaleen kara

• Kartio: MK4 ja KK5

Takakanta

• Järjestelmä: Sylinteriruuvin painejousi

• Toiminta: Käsikäyttöinen käsivivulla

• Varren isku: n. 40 mm

• Kartio: MK4

Hiontakara

• Järjestely: Vasen

• Moottorin teho: 5,5 kW

• Nopeus: 700-2100 rpm

• Laakerointi: Laakeri: 1,5 mm: Laakerit: Tarkkuusvalssauslaakerit

• Voitelu: Voitelu: Elinikäinen voitelu

Hiontapyörä

• Vakiokoko: 400 × 50 × 127 mm

• Mitat: 400 × 50 × 127 mm

• Poraus: 127 mm

• Leveys: 20-50 mm

• Kartio: 5°

• Suurin halkaisija: 55 mm (kartioviite)

• Laipan halkaisija: 175 mm

• Nopeusalue: 15-35 m/s (vakioleikkausnopeuden säätö)

Akselit

X-akseli

• Voimansiirto: Akseli: Sähkömekaaninen kuularuuvilla

• Syöttönopeus: mm/min Syöttö: 0,01-8000 mm/min

• Asetukset: Sähköinen käsipyörä tai suuntanäppäimet

• Mittausjärjestelmä: tarkkuus 0,0005 mm

Z-akseli

• Voimansiirto: Sähkömekaaninen kuularuuvilla

• Pöydän nopeus: 0,01-12000 mm/min

• Asetukset: Sähköinen käsipyörä tai suuntanäppäimet

• Mittausjärjestelmä: Pyörivä kooderi, resoluutio 0,001 mm.

Ohjaus / sähköinen

• Ohjausjärjestelmä: Siemens 840D

• Ohjausjärjestelmä: 840 Siemens 840: Siemens SINAMICS

• Käyttöjännite: 400 V, 50 Hz, 3-vaiheinen.

• Ohjausjännite: 230/24 V

• Asennettu sähköteho: n. 14 kW / 18 kVA.

• Sähkökaapin varusteet: Sisävalaistus

• Huoltopistorasia: 230 V / 3 A

Pneumatiikka / jäähdytysneste

• Paineilman tarve: n. 5 bar, öljytön

• Jäähdytysnestesäiliön tilavuus: n. 300 L

• Jäähdytysnestepumpun kapasiteetti: 50 L/min 3,5 baarin paineella.

• Puhdistuspumpun kapasiteetti: 20 L/min 1,5 baarin paineella.

Käyttötiedot

• Käyttötunnit: 2 420 tuntia

Lisävarusteet

• Ilmanpoistoyksikkö

  • Kapasiteetti: noin 1000 m³/h

  • Mitat: noin 460 × 840 × 580 mm.

• Kolmen leuan ruuvipuristin

  • Halkaisija: 160 mm

  • Toiminta: Manuaalinen

  • Paino: noin 10 kg
