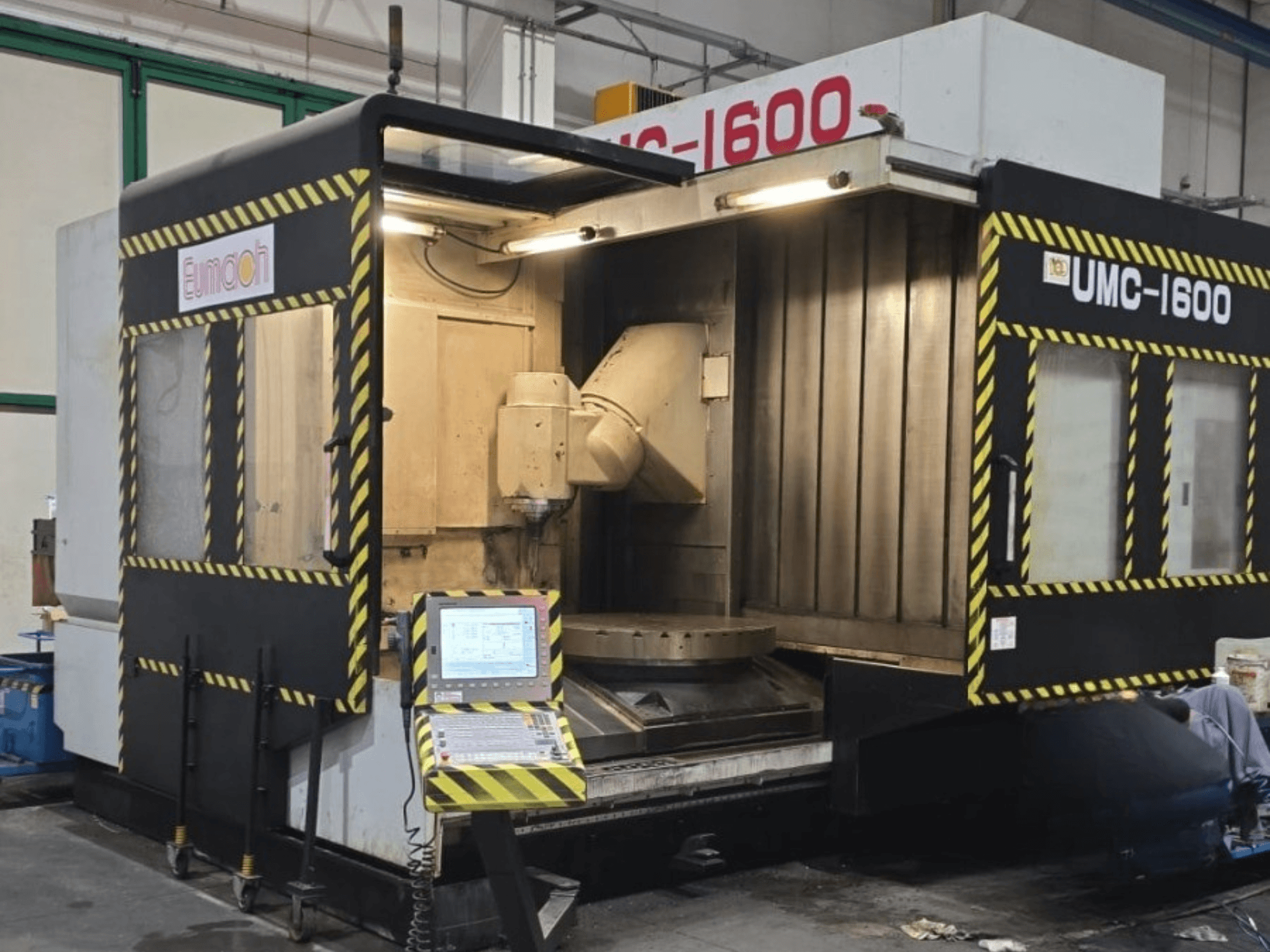

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE-sertifiointi: Kyllä

Liikealueet ja syöttö

• B-akselin kääntöalue: +10° – −190°

• C-akselin kierto: 360°

• Pikaliike X/Y/Z: 24 / 24 / 24 m/min

• Leikkaussyöttö X/Y/Z: 20 / 20 / 20 m/min

Kiertopöytä (C-akseli)

• Pöydän halkaisija: Ø1 320 mm

• Pöydän suurin nopeus: 30 rpm

• Pienin indeksointiaskel: 0,001°

• Käyttö: Suoravetoinen vääntömomenttimoottori

• T-urat: 13 uraa, koko 18H, väli 100 mm

• Pöydän korkeus lattiasta: 1 085 mm

Kääntöpää (B-akseli)

• Käyttö: Suoravetoinen vääntömomenttimoottori

• Kääntöaika pystysuora ↔ vaakasuora: 3 s

• Kääntöalue: +10° / −190°

Kara

• Teho S1/S6: 37,4 / 54 kW

• Vääntömomentti S1/S6: 170 / 390 Nm

• Etukaran laakerin halkaisija: 100 mm

• Karan keskipisteen etäisyys pylväästä: 1 105 mm

• Karan kartio: Vahvistusta odotetaan (asiakirjoissa mainitaan mahdollisina HSK-A100, BT, CAT, SK50)

Työskentelyetäisyydet

• Pystysuora etäisyys karan kärjestä pöydän pintaan: 150–1 200 mm

• Kaksoiskara keskiö – pöydän pinta vaakasuoraan: 100–1 150 mm

• Kara-kärjen etäisyys pöydän keskipisteestä pystysuunnassa: −300 – 960 mm

• Vaakasuora etäisyys karan keskipisteestä pöydän keskipisteeseen: −250–1 010 mm

Automaattinen työkalunvaihtaja

• Tyyppi: nokkavarsi

• Työkalun suurin halkaisija: Ø150 mm

• Työkalun enimmäispituus: 350 mm

• Työkalunvaihtokohdan sijainti: Vaakasuora

Ohjauskiskot ja kuularuuvit

• Lineaarijohteen koko X/Y/Z: 55 / 55 / 55 mm

• Ohjauskiskojen lukumäärä X/Y/Z: 4 / 2 / 2

• Ohjauslohkojen lukumäärä X/Y/Z: 8 / 4 / 6

• Kuularuuvin halkaisija X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Kuularuuvin nousu X/Y/Z: 16 / 12 / 12 mm

Sähköiset tiedot

• Jännite: 400 V

• Taajuus: 50/60 Hz

• Kytketty kuorma: 80 kVA

Asennusmitat vahvistetaan ulkomitoista

Integroidut ominaisuudet/lisävarusteet

• Samanaikainen 5-akselinen työstö

• Suoravetoinen B-akselin kääntöpää

• Suoravetoinen C-akselin pyöröpöytä

• HEIDENHAIN iTNC 530 HSCI -ohjaus RS-232-liitännällä

• Lineaariset mittakaavat X-, Y- ja Z-akseleilla

• Kiertoanturit B- ja C-akseleilla

Vahvistusta odotetaan (koneen tiedot)

• Karan tarkka kartio

• Käyttötunnit

• Karan käyttötunnit

• Vahvistus siitä, että 60-työkalun magasiini ja kaikki luetellut varusteet on asennettu tähän tiettyyn koneeseen

Lisävarusteet

• Ketjutyyppinen lastunkuljetin

• Kaksi ruuvityyppistä lastunkierukkaa

• Täyssuojaus katoksella (kotelo)

• Ohjelmoitava jäähdytysnestejärjestelmä

• Karan ilmapuhallus

• Karan vesijäähdytin (jäähdytin)

• Työvalo

• Koneen tilavalo

• Koneen ja ohjausjärjestelmän käyttöohjeet

• Työkalulaatikko

• Koneen mukana toimitetaan noin 40 HSK-100-työkalunpidintä.

Vahvistusta odotetaan (lisävarusteet)

• Jäähdytysneste karan läpi (CTS)

• Kosketusanturi (työkappaleen mittaus)

• Työkalun mittausjärjestelmä (työkalun asetin)

• Täydellinen luettelo mukana toimitettavista työkalunpitimistä ja lisävarusteista
