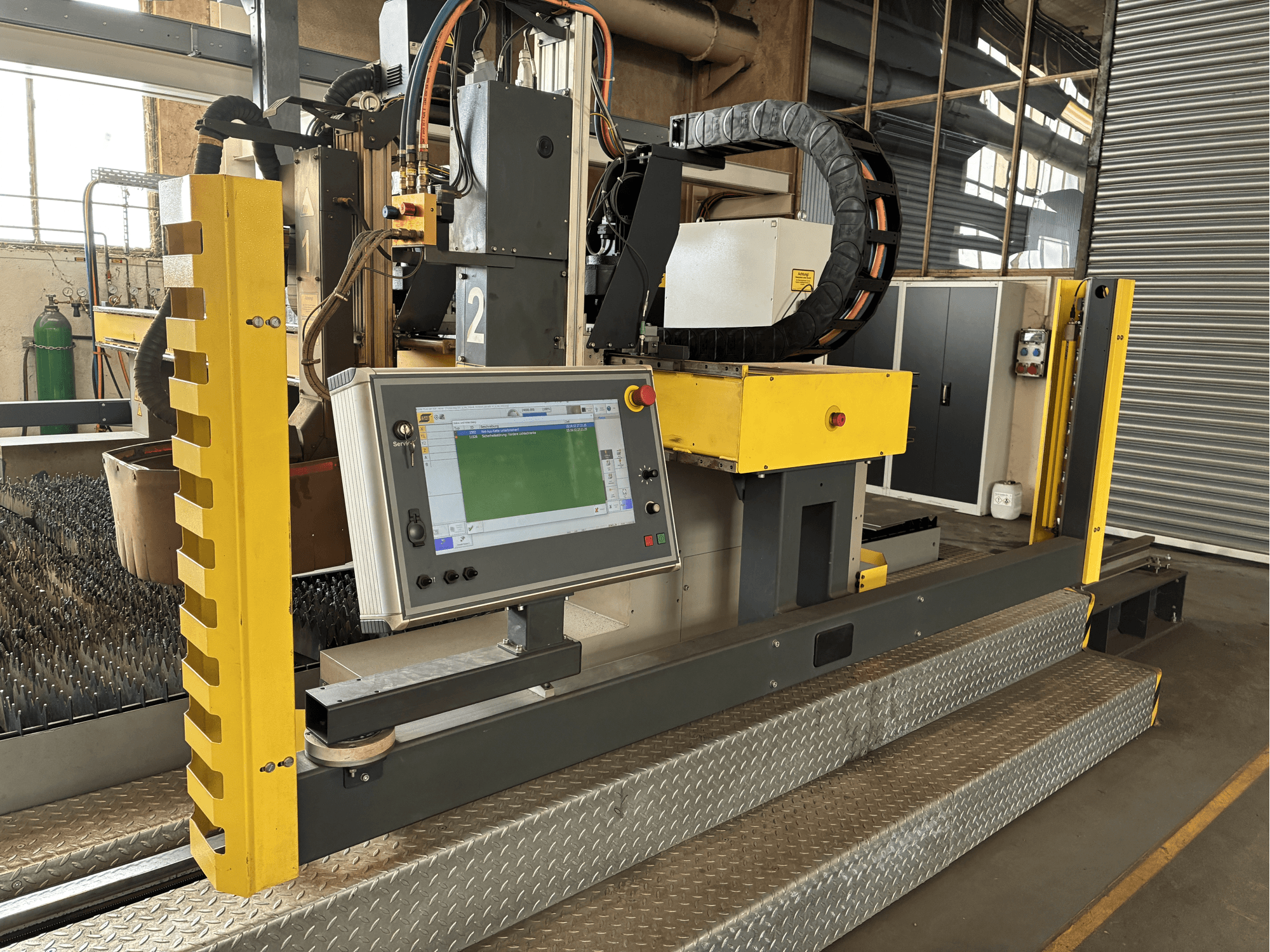

ESAB - Suprarex HD 4000DE-CUT-ESA-2021-00001

• Raideleveys: 4000 mm

• Raiteen pituus: 12000 mm

• Työkappaleen tukikorkeus: 700 mm

Työalue

• Kokonaistyöleveys: max. 2500 mm

• Plasmavaiheen työleveys: max. 2500 mm

• Pystysuuntainen happipolttoainetyöleveys: max. 2750 mm

• Suurin työpituus: 9000 mm

Levykokokapasiteetti

• Levyn leveys: max. 2500 mm

• Levyn pituus: max. 9000 mm

Vakioleikkauspöytä

• Pöydän leveys: 3100 mm

• Pöydän pituus: 9270 mm

Työkaluasemat

• Työkalujen määrä koneessa: 2

• Poikittaisajojen määrä: 2

Leikkausprosessit

• Polttoleikkaus (pystysuora)

  • Yksittäisten happipolttoainepolttimien lukumäärä: 1

  • Leikkausalue: 3-200 mm materiaalin paksuus

• Plasmaleikkaus (viisto- ja pystyleikkaus)

  • Viisteasema: 1x DMX-viisteyksikkö

  • Leikkausalue (pystysuora): 6-40 mm (sininen teräs)

  • 45° viistealue: 6-40 mm (sininen teräs)

  • Levyn vähimmäispaksuus Y-leikkausta varten: 10 mm

  • Levyn vähimmäispaksuus K-leikkauksessa: 20 mm
