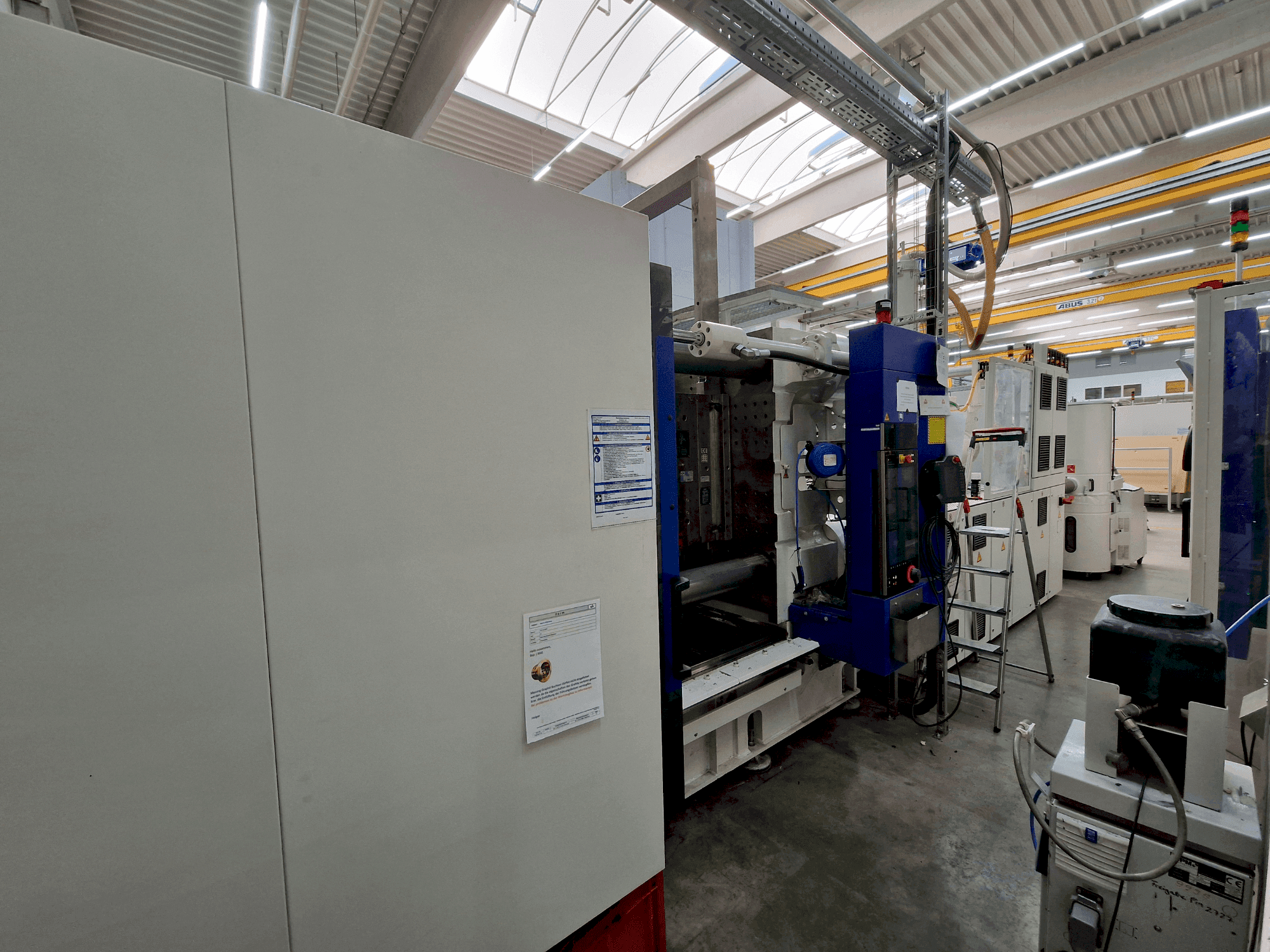

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Lisävarusteet

• Öljysäiliön kapasiteetti - ruiskutusyksikkö: 500 l

• Maksimijäähdytysteho (32 °C:n vedensyöttö): 29,40 kWcool

• Water Consumption (32°C): 4,80 m3/h

Koneen edut

Koneen laadulliset edut

• Koneessa on sähköiset vesipatterit (4 e-flomoa, joissa kussakin on 8 virtapiiriä).

• Ruiskutusyksiköissä on akut, jotka mahdollistavat korkean, jopa 2400 baarin ruiskutuspaineen 60 mm:n ruuvilla.

Koneen tekniset edut

• Suurin ruiskutuskapasiteetti: 890 cm³

• Ruuvin vääntömomentti: 2000 nm // ruuvin maksiminopeus alennetulla vääntömomentilla: 275 min-1

• Alennettu vääntömomentti @ suurin ruuvin nopeus: 1600 nm.

• Palautumisnopeus (3-vyöhykkeinen ruuvi): 51 g/s // talteenottoaste (sulkuruuvi): 51 g/s // talteenottoaste (sulkuruuvi): 51 g/s: 67. 1 g/s

• Ruiskutusnopeus: 353 cm³/s

• Suuttimen isku: 950 mm

• Ld-suhde: 24. 0

• Lämmitysvyöhykkeet suuttimella: 8 // lämmitysteho: 27. 5 kwel.

• Avautumisvoima painetyynyllä: 510 kn

• Levyjen välinen enimmäisetäisyys: 1750 mm

Lisätiedot

Mitat ja paino

• Pudotuskourun leveys: 1100 mm

• Puristusyksikön paino: 20,000 kg

• Muotin maksimipaino (liikkuva levy): 7,330 kg

• Muotin enimmäispaino (paikallaan oleva levy): 7,330 kg

• Muotin enimmäispaino (yhteensä): 11,000 kg

Syklitiedot (Euromap 6)

• Isku: 700 mm

• Kuivaussyklin aika: 2,9 s

Ohjausjärjestelmä: Monocompute CC300

Tärkeimmät ominaisuudet

• 21,5" Full HD-kosketusnäyttö

• USB-liitäntä / Ethernet-liitäntä

• E-move-ohjauselementti

• 3 avainkorttia käyttäjän kirjautumista varten

• Graafiset symbolit syklin ohjausta varten

• Näytön kielet: Kielet: saksa, englanti

• Akustinen vikailmoitus / merkkivalo virheen näyttöä varten.

Ohjelmat ja valvonta

• Power Control: optimoi moottorin suorituskyvyn annostelun aikana.

• Muotin yhdensuuntaisuuden mittaus

• IQ Weight Monitor: valvoo laukauksen painoa ja viskositeettia

• IQ Weight Control: automaattinen ruiskutusparametrin säätö vaihtelujen aikana

• Laadunvalvontaliitäntä (ruiskutusaika, annosteluaika, paine, jaksoaika)

• Jatkuva ruiskutus mahdollista, kun valvonta on poistettu käytöstä

Puristusyksikkö ja levyt

• Vahvistetut kiinnityslevyt (FAP & BAP +50 mm kumpikin)

• Pienempi min./max. työkalukorkeus ja levyjen etäisyys (-100 mm vahvistuksen ansiosta).

• FAP: pienin mahdollinen levyaukko, pallokalotti minimoitu

• BAP: ilman ulosheittimen aukkoa

• EUROMAP VOL1:n mukaiset lisäkierteet.

• Keskitysurat piirustuksen mukaan

• Levynpoistolaite - Vaihtoehto A (sovitettu kiinnitysmalliin)

• Ejektorin turvaliitäntä

Hydrauliikka ja ydinvetimet

• Hydraulinen ydinveto:

  • 1-kertainen liikkuvalla levyllä

  • 2-kertainen kiinteällä levyllä

  • 2-kertainen liikkuvalla alustalla, jossa on PQ-suhdelukuventtiili, tilavuuden mittaus, paineen/nopeuden säätö.

• Liitäntä ydinvetojen väliasentoa varten

Muotin lämmitys ja jäähdytys

• Muotin lämmitys: 16 piiriä, max. 40 kW lämmöntuotto (Euromap 14)

• Lämpötilan valvontaliitäntä (liikkuva ja kiinteä levy)

• 4-kertainen hydraulinen muotin suuttimen ohjaus

• Erillinen jäähdytysvesiliitäntä (työkalu ja kone)

• Lämpötilan ohjausyksikön liitäntä: Engel-protokolla, 20 mA:n virtasilmukka

• 4-suuntainen virtauksen säädin (0-10 l/min)

• Letkun erittely: max. 90 °C / 4 bar

• Letkut muotin jäähdytystä varten

• 4 lämpötilan säätöpiiriä koneen takaosassa

• Huuhtelusuutin, jossa on letkunkiristin

• 2× ENGEL e-formo -lämmönsäätöjärjestelmät (1-15 l/min, 8 piiriä, max. 120 °C).

• 1 jakolaite kiinteälle levylle, 1 siirrettävälle levylle.

• Lisävarusteena e-formo-yksikkö käyttöpuolella (valinnainen)

Voimansiirto ja hydrauliikka

• ENGEL ecodrive S+V3 (nopeussäädetty servoajo)

• Paineen ja nopeuden suljettu ohjausjärjestelmä (suljettu silmukka)

• 2 × 50 litran hydrauliakku (ruiskutusprosessia varten)

• Akun sijainti edessä (piirustuksen mukaan)

• Öljynjäähdytin (vakiokapasiteetti)

• Toimitetaan ilman öljyntäyttöä (öljy sisältää sinkkiä käyttöönoton aikana).

• Hiljainen, energiatehokas hydrauliikka, jossa on optimoitu ohjaus, suodatus, öljyn esilämmitys ja jäähdytys.

Ruiskutusyksikkö

• Biometallisylinteri (Fe-pohjainen), kulutuksen- ja korroosionkestävä, jopa 350 °C:n lämpötilaan asti.

• Lisävyöhykelämmitys tynnyrissä

• Työntölevy (kalvo) ruuville S8, Ø 60 mm, L/D 24, geometria G1.

• UNR9 RGB-sulkuventtiili (jauhemetallurginen kromiteräs)

• Korroosionkestävä laippa

• Avoin erikoissuutin, korroosionkestävä, laippakierre V445x3, säde 15 mm, poraus 8 mm.

• Suuttimen ulostuloaukko soveltuu kuumakanavan liitäntään.

• 230 V sylinterin ja suuttimen lämmitys

• Keraamiset sylinterin kannet

• Eristetyt lämmitysalueet (ei sovellu PC:lle, PMMA:lle, PVC:lle jne.)

Sähköjärjestelmä

• Syöttöjännite: 3 × 400 V + N + PE / 50 Hz.

• Schukopistorasiat (230 V), max. 2 kpl

• 3-vaiheinen CEE-pistorasia (10/16 A)

• Potentiaalivapaat koskettimet: 4 tuloa / 4 lähtöä (vapaasti ohjelmoitavissa)

Liitännät (Euromap)

• 13 - Ytimen vedon pääteasennot

• 14 - Lämmitys

• 63 - Tietojen käyttö verkossa

• 65 - Säiliölaskenta

Robotti ja lisävarusteet

• ENGEL easix -robotti (KR 60, erikoisversio)

• Robotin ohjausyksikköä ei ole integroitu useita kertoja

• Kokoonpano ja testaus ENGELillä

• Käyttöohjeet: painettu + CD (saksa)

Vaatimustenmukaisuus, muotoilu ja lisävarusteet

• EN 201 -vaatimustenmukaisuus (koneturvallisuus)

• Maalipinta: RAL 9002 (harmaanvalkoinen) & RAL 5002 (ultramariininsininen), ENGELin erikoismalli.

• E-connect.24-peruspaketti (etähuolto)

• Koneen jalat (vakioversio)

• Merkinnät saksaksi

• Kaikki 4 E-Flomo -yksikköä täysin uusittu ENGELin toimesta.
