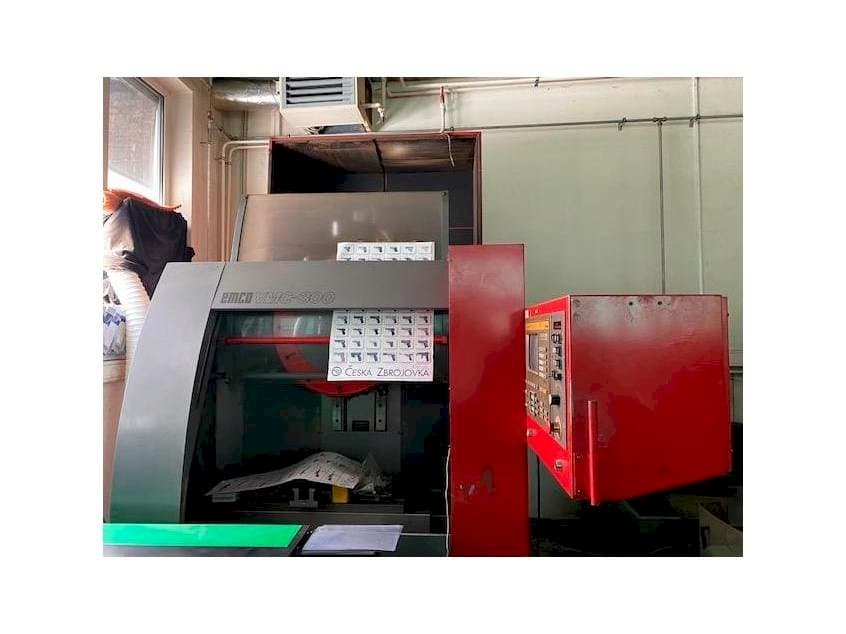

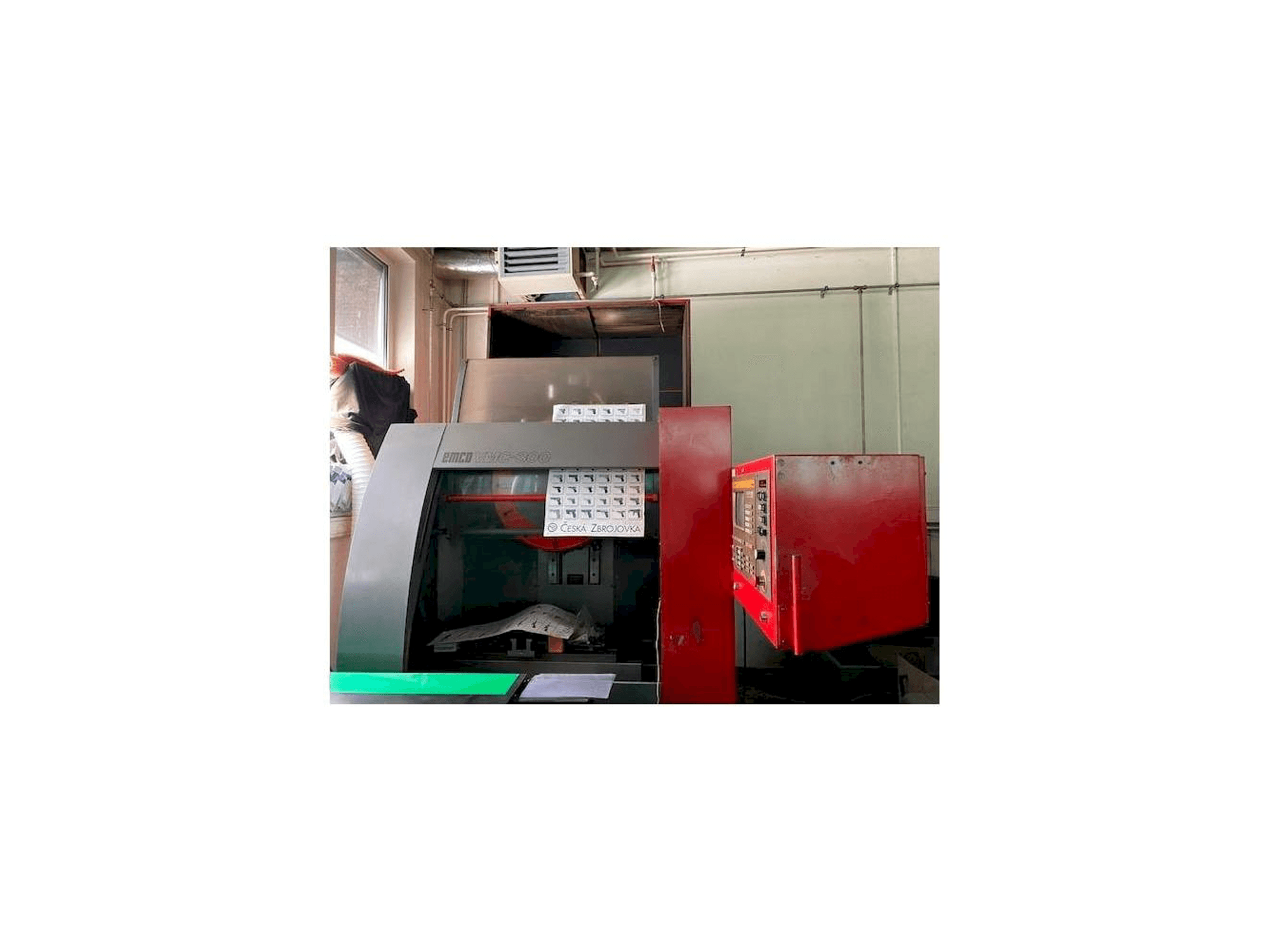

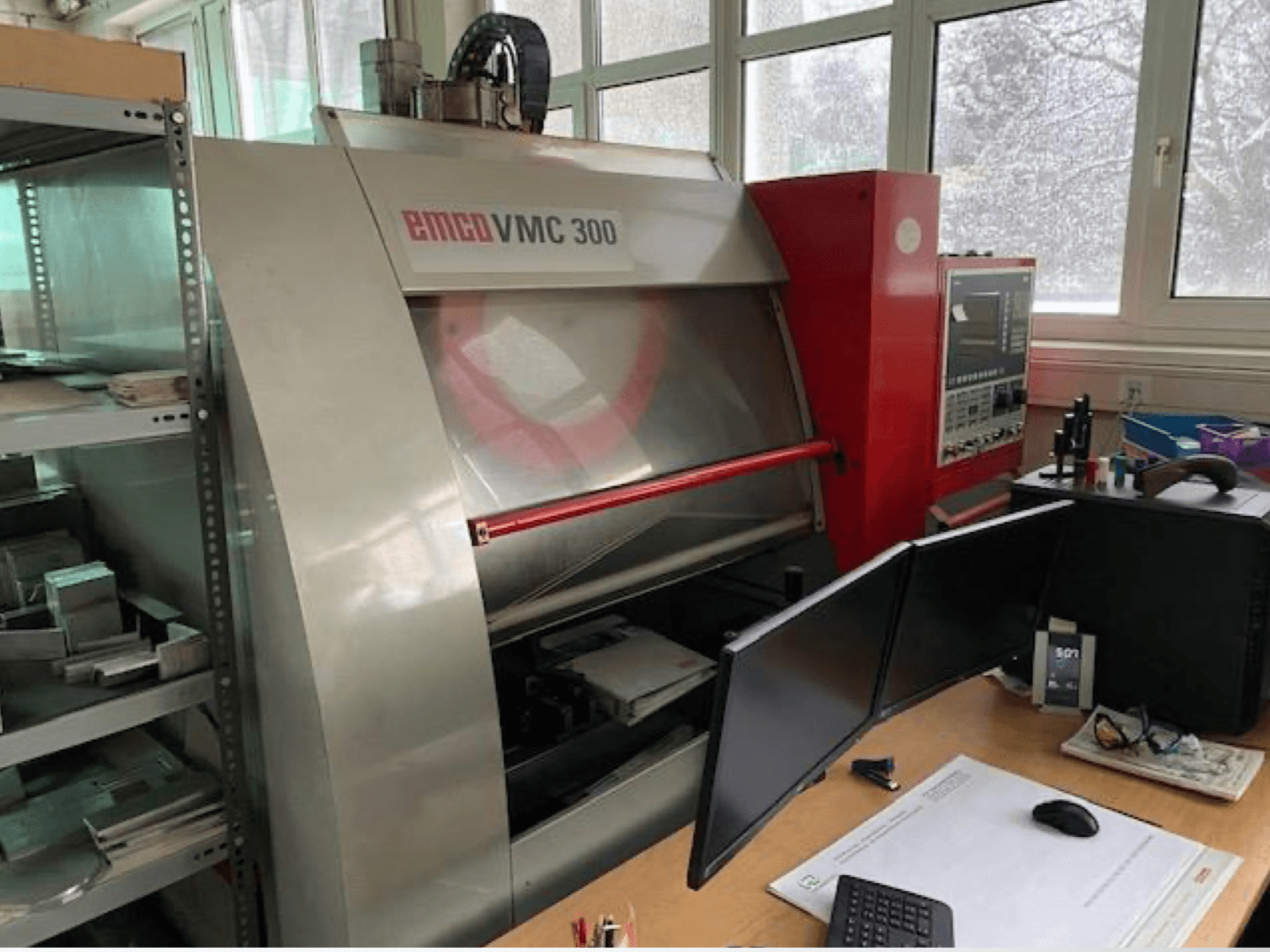

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Saatavilla 2 kappaletta (yksi uudempi ja yksi vanhempi), joissa on eri ohjausjärjestelmämerkit

• Etäisyys karan kärjestä pöytään: 210 – 450 mm

• T-urien lukumäärä: 3

• T-uran leveys: 14 mm

• T-urien väli: 100 mm

• Karan laakerin halkaisija: Ø60 mm

• Laakerityyppi: kulmakosketuskuulalaakeri

• Työkalun kartio: SK40 (DIN 69871 / ISO 7388-I)

• Vetopultti: M16 (DIN 69872 / ISO 7388-II)

• Automaattinen työkalun kiinnitys

• Työkalun kiinnitysvahvuus: 6 000 N

• Karan ulkonema: 330 mm

• Karan moottorin teho: 9 / 11 kW (100 % / 60 % käyttöaste)

• Valinnainen karan kierrosnopeus: 0 – 8 000 rpm

• Suurin vääntömomentti: 100 Nm (5 000 rpm) / 78 Nm (8 000 rpm, lisävaruste)

• Melutaso: 72 dB(A) nopeudella 5 000 rpm

• Jyrsintäkapasiteetti teräksessä (16MnCr5 – 790 N/mm²): 220 cm³/min

• Suurin porauskapasiteetti teräksessä: Ø25 mm

• Suurin kierteityskapasiteetti teräksessä: M20

• AC-servomoottorit palloruuvikaroilla

• Syöttönopeus (X/Y/Z): 0,01 – 12 000 mm/min

• Pikaliike (X/Y/Z): 12 m/min

• Syöttövoima X/Y: 6 000 N

• Syöttövoima Z: 8 800 N

• Resoluutio: 0,001 mm

• Työkalunkantaja: Rumputyyppinen, suunnanohjauksella

• Automaattinen työkalunvaihtaja

• Työkalujen enimmäispainon yhteensä magasiinissa: 36 kg

• Työkalun suurin halkaisija: 100 mm

• Työkalun enimmäispituus: 220 mm

• Työkalunvaihtoaika: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Chip-to-Chip-aika (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Jäähdytysnestesäiliön tilavuus: 100 l

• Jäähdytysnesteen pumpun virtausnopeus: 10 l/min

• Jäähdytysnesteen enimmäispaine: 3,7 bar

• Jäähdytysnesteen syöttö: 4 ulkoista suutinta

• Ohjauskiskojen ja kuularuuvikaroiden automaattinen keskusvoitelu

• Pääakselin laakerit rasvavoitelulla

• Virtalähde: 3/PE ~ 400 V / 50–60 Hz

• Suurin jännitteenvaihtelu: +5 % / -10 %

• Kytketty kuorma: 15 kVA

• Nimellisvirta: 22 A

• Suurin virta: 25 A

• Pääsulake: 35 A (hidas)

• Vaadittu oikosulkuvoima: 1600 kVA

• Pneumaattisen järjestelmän paine: 5 – 10 bar

• Ilman virtauksen vähimmäismäärä: 750 L/min

• Keskimääräinen ilmankulutus: 180 l/min

Lisävarusteet

• Automaattinen 12-paikkainen työkalunvaihtaja

• Automaattinen keskitetty voitelujärjestelmä

• Jäähdytysnestejärjestelmä, jossa on 4 ulkoista suutinta

• Automaattinen työkalun kiinnitysjärjestelmä

• SK40-karaliitäntä

Koneen edut:

• Luotettava 12-paikkainen automaattinen työkalunvaihtaja

• Integroitu automaattinen voitelujärjestelmä ohjauskiskoille ja kuularuuvikaroille
