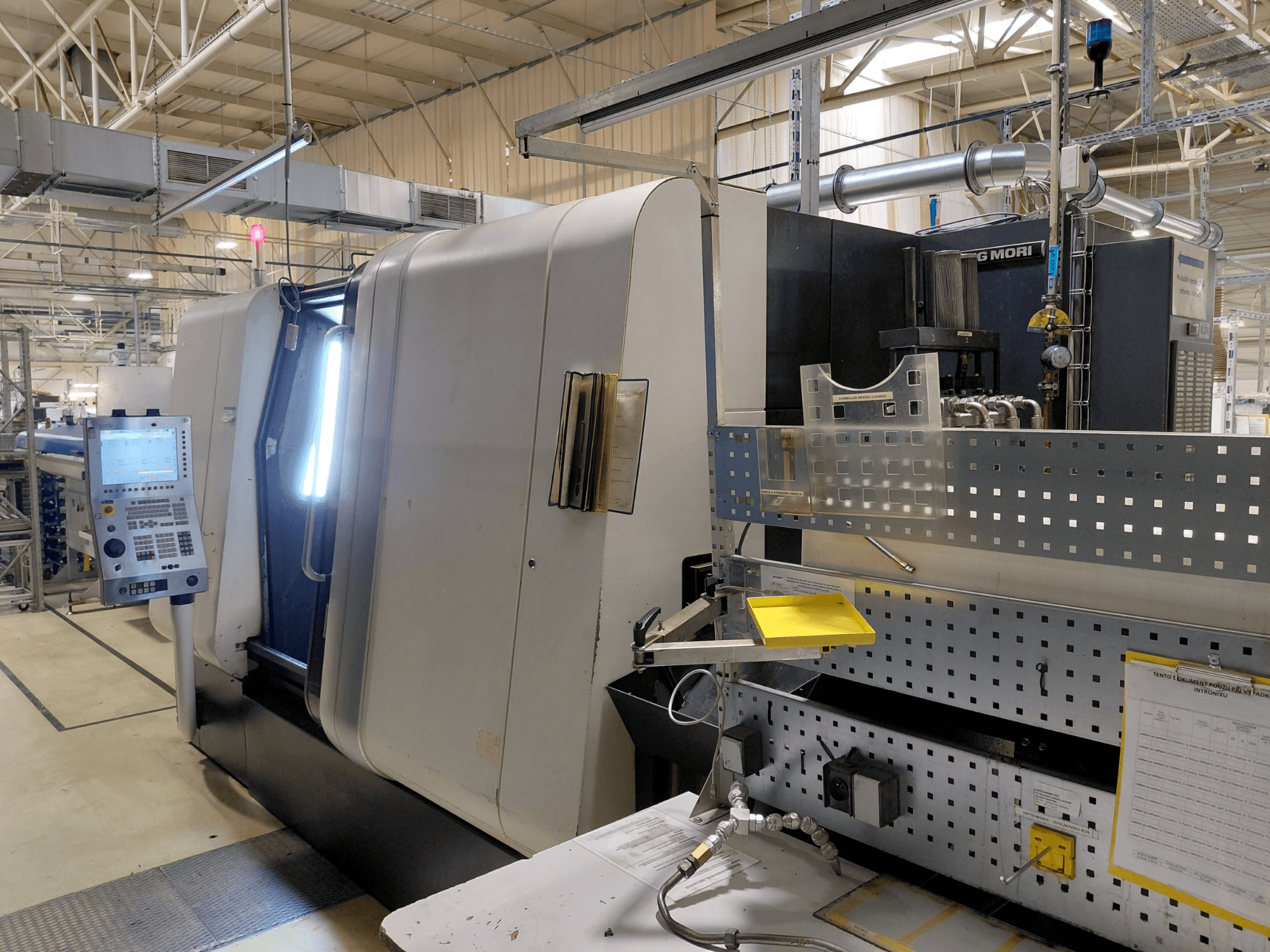

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Tuntimäärä yhteensä: 64 274 h; Käyttötunnit: 43 196 h

• Vastakara: 17 kW; maksiminopeus 5000 rpm; tangon enimmäishalkaisija 45 (65) mm

• CNC-ohjatut akselit:

  • X1: liike 165 mm; pikaliike 30 m/min; kiihtyvyys 5 m/s²

  • Z1: liike 678 mm; pikaliike 30 m/min; kiihtyvyys 5 m/s²

  • Y1: isku 80 (+50/-30) mm; pikaliike 30 m/min; kiihtyvyys 5 m/s²

  • X2: isku 165 mm; pikaliike 30 m/min; kiihtyvyys 5 m/s²

  • Z2: isku 640 mm; pikaliike 30 m/min; kiihtyvyys 5 m/s²

  • W2: isku 690 mm; pikaliike 30 m/min; kiihtyvyys 5 m/s²

• Vaihtopäät: 2; 12 moottoroitua paikkaa per vaihtopää; työkalujärjestelmä VDI 30; työkalun suurin pyörimisnopeus 4000 rpm

• Jäähdytysnestejärjestelmä: säiliö n. 650 l; pumpun kapasiteetti kunkin revolverin kohdalla 20 l/min; paine 7 bar

• Virransyöttö: 91 kVA

• Peruskoneen kokoonpano ja toiminnot:

  • Liukukiskon 1 ja 2 käyttö (kaikki 12 asentoa)

  • C-akseli pää- ja vastakaraa varten

  • Y-akseli liukukiskolle 1

  • Vastakaran kiristysholkin puhdistus jäähdytysnesteellä

  • Mekaaninen valmistelu öljysumusuodattimelle

  • Sähkö- ja ohjelmistoliitäntä tangon syöttölaitteelle

  • Pää- ja vastakaran välinen kulmasynkronia

  • Koneen automaattinen sammutus

  • 2 ylimääräistä päälle/pois-lähtöä (4 M-toimintoa)

  • Jäykkä kierteitys

  • Kappale- ja aikalaskuri

  • Ohjelmisto monikulmaiseen sorvaukseen (liukukappaleet 1 ja 2)

  • Vakio leikkausnopeus

  • Kierteinen interpolointi (dia 1)

  • Karan kierrosnopeuden säätö

  • Nelinkertainen varoitusvalo

  • Sähkökaapin jäähdytyslaite

• Ohjausvaihtoehdot:

  • Työkalun kulumisen valvontajärjestelmä (FANUC-monitori)

  • Vastaavan työkalun valintajärjestelmä (FANUC-monitori)

Lisävarusteet

• IEMCA MASTER 865 MP 43 L tangonsyöttölaite

• Lastunkuljetin, hihnatyyppinen

• Työkappaleen purkulaitteisto, hihna mukaan lukien

• Pääkaran kiristysistukka MPF 65/140 (ei aksiaalista syöttöä), max. Ø 65 mm

• Manuaalinen kiristysholkkien vaihtaja SACO MPT65/140 ja MPF65/140

• Vastakaran kiristysistukka SMW 175-BBD, sovitin mukaan lukien

• 1 sarja pehmeitä leukoja mallille SMW 175-BBD

• Vastakaran differentiaalinen kiristyspaine (kaksi valittavaa painetta)

• Leukojen/kiinnityshylsyjen ulkoinen huuhtelu jäähdytysnesteellä pää- ja vastakara

• Saatavilla useita uusia varaosia
