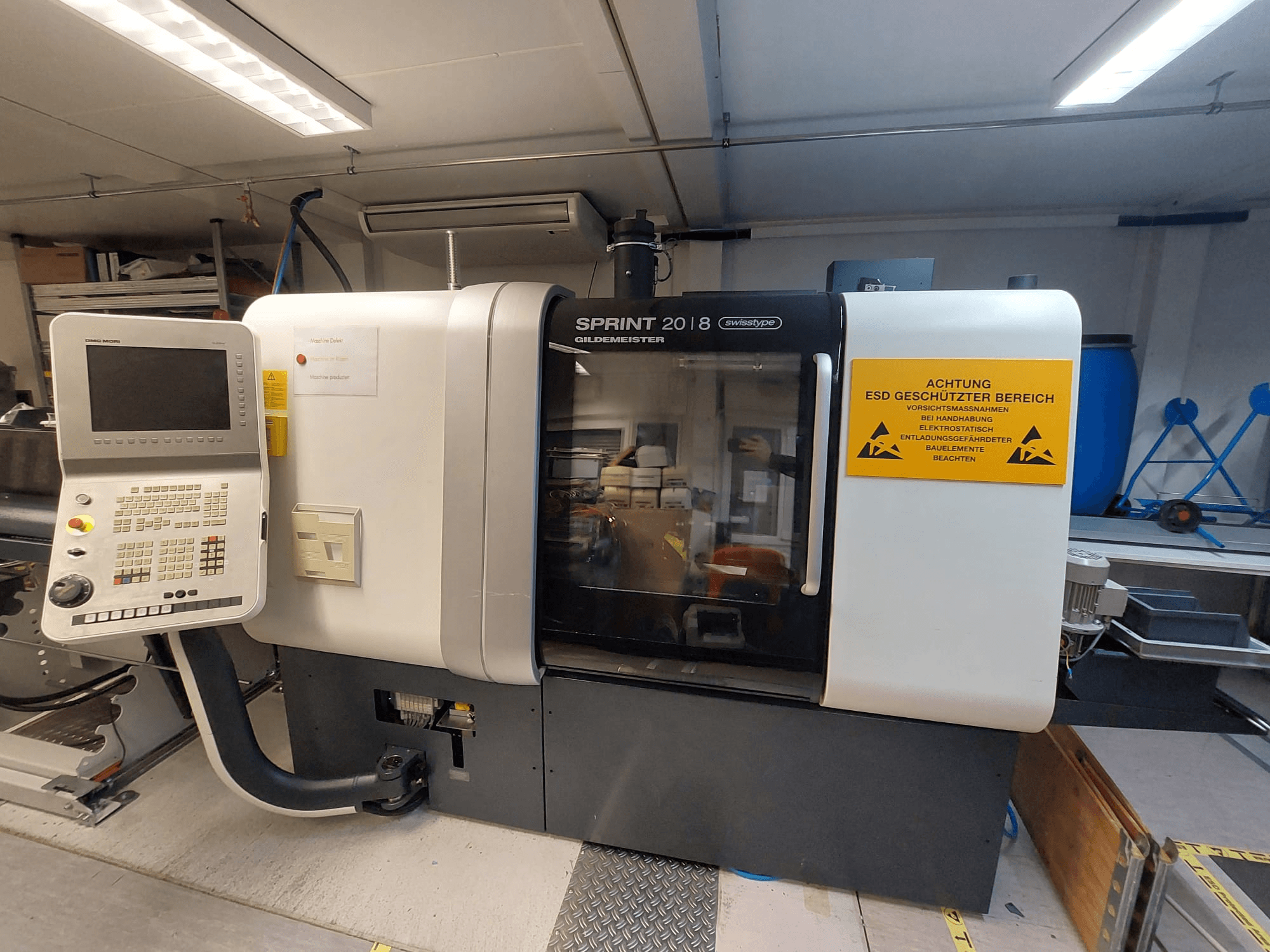

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Ohjaus / CNC: Fanuc 31i ja 15" TFT-värimonitori

• CNC-järjestelmä: Fanuc 31i

• Akselit: akselit: 6+2 akselia / yhteensä 8 akselia

• Y-akselit: 2

• Kanavat: 2

• Karat: 2

Karan tiedot

• Maksimi tangon halkaisija vastakara: 20 mm (25 mm valinnaisesti)

• Vastakaran nopeus max: 10 000 rpm

• Vastakaran teho (S1): 3,7 kW

Liikkeet / iskut

• Isku Z1: 80 mm

• Isku Z2: 300 mm

• Pikaliike Y1: 40 m/min (30 m/min)

• Kiihtyvyys max X1: 10 m/s²

• Syöttövoima S1-akselit Z1 / Z2 / X2 / Y2: 250 daN

• Syöttövoima S1-akseli Y1: 500 daN

• Syöttövoima lineaarinen akseli X1: 60 daN

Dia 1

• Isku X1: 50 mm

• Isku Y1: 350 mm

• Työkalun asennot: 12x12 mm

• Käynnistettävät työkalut: ESX16

Liukukisko 2

• Isku X2: 240 mm

• Työkalupaikat ulkoiset: 12x12 mm

• Työkalupaikat sisäpuolella: Ø20 mm

• Käyttökelpoiset työkalut: 5 ESX/16:n kanssa (lisävaruste)

Jäähdytysneste

• Jäähdytysnesteen tyyppi: Jäähdytysnesteen tyyppi: Emulsio

• Jäähdytysnestesäiliön tilavuus: 250 l

• Jäähdytysnestepumpun kapasiteetti max: 120 l/min

• Jäähdytysnesteen paine: 1,5 bar

Sähkötiedot

• Sähköliitäntä: 400 V ±10%

• Taajuus: 50 Hz

• Sulake: 100 A

• Ohjausjännite: 24 V DC

• Valaistusjännite: 24 V DC

• Nimellisvirta: 86 A

• Tehontarve: noin 56 kVA

• Verkkotyyppi: TN-S vaaditaan

Suojaus / käyttöolosuhteet

• Suojausluokka kone: IP67

• Suojausluokka sähkökaappi: IP54

• Ympäristön lämpötila: +10 - +35 °C

• Maksimikosteus: 75 %

• Asennuskorkeus max: 1000 m

• Melutaso: <70 dBA

CNC-toiminnot

• Mittausjärjestelmä: Metrinen tai tuuman mittajärjestelmä: Metrinen tai tuuman mittajärjestelmä

• Tulon resoluutio: 0,001 mm

• Syöttöalue: 0,001 mm/rev nopeaan

• Syötön ohitus: 0-120%

• Karan nopeus: kierrosluku: Ohjelmoitava rpm

• Karan suuntaus: M5 tai M19

• Koordinaattijärjestelmät: Koordinaattijärjestelmät: Kartesiallinen, polaarinen, lieriömäinen

• Jatkuva pintanopeus: Kyllä

• Työkalun ohjelmointi: Työkalutietojen avulla

• Työkalun offset-muisti: 200 offsetia

• Säteen kompensointi: G40 / G41 / G42

• Työkalun käyttöiän seuranta: Kyllä (lisävaruste)

• Työkalun seuranta: Työkalun käyttöiän seuranta: Työkalun käyttöiän seuranta: Työkalun käyttöiän seuranta: (lisävaruste)

• Ohjelman tallennus: 1 MB, enintään 1000 ohjelmaa

• Ethernet-liitäntä: Kyllä

• Ohjelman syöttö/lähtö: PCMCIA, USB

• Syklit: Syklit: sorvaus, pintakäsittely, uritus, kierteitys, poraus, monikulmiosorvaus.

• Aliohjelmatasot: Jopa 4

• Diojen synkronointi: Kyllä

• Muuttuva ohjelmointi: Jopa 600 muuttujaa

• Diagnostiikka: Integroitu PLC:n tikapuunäyttö, oskilloskooppi.

• Näyttö: 15" TFT LCD

• Kielet: Useita

Yleiset tiedot

• Koneen mitat: Koneen mitat: 2200 x 1050 x 1770 mm

• Käyttötunnit: 12,276 h

• Ohjelman käyntiaika: 4,426 h

• Käyttökohteet: Magnesiumin työstö

Koneen ominaisuudet

• Pneumaattinen ulosheittäjä

• Karan synkronointi

• C-akseli

Lisälaitteet

• Lastukuljetin

• Tangon syöttöpöytä
