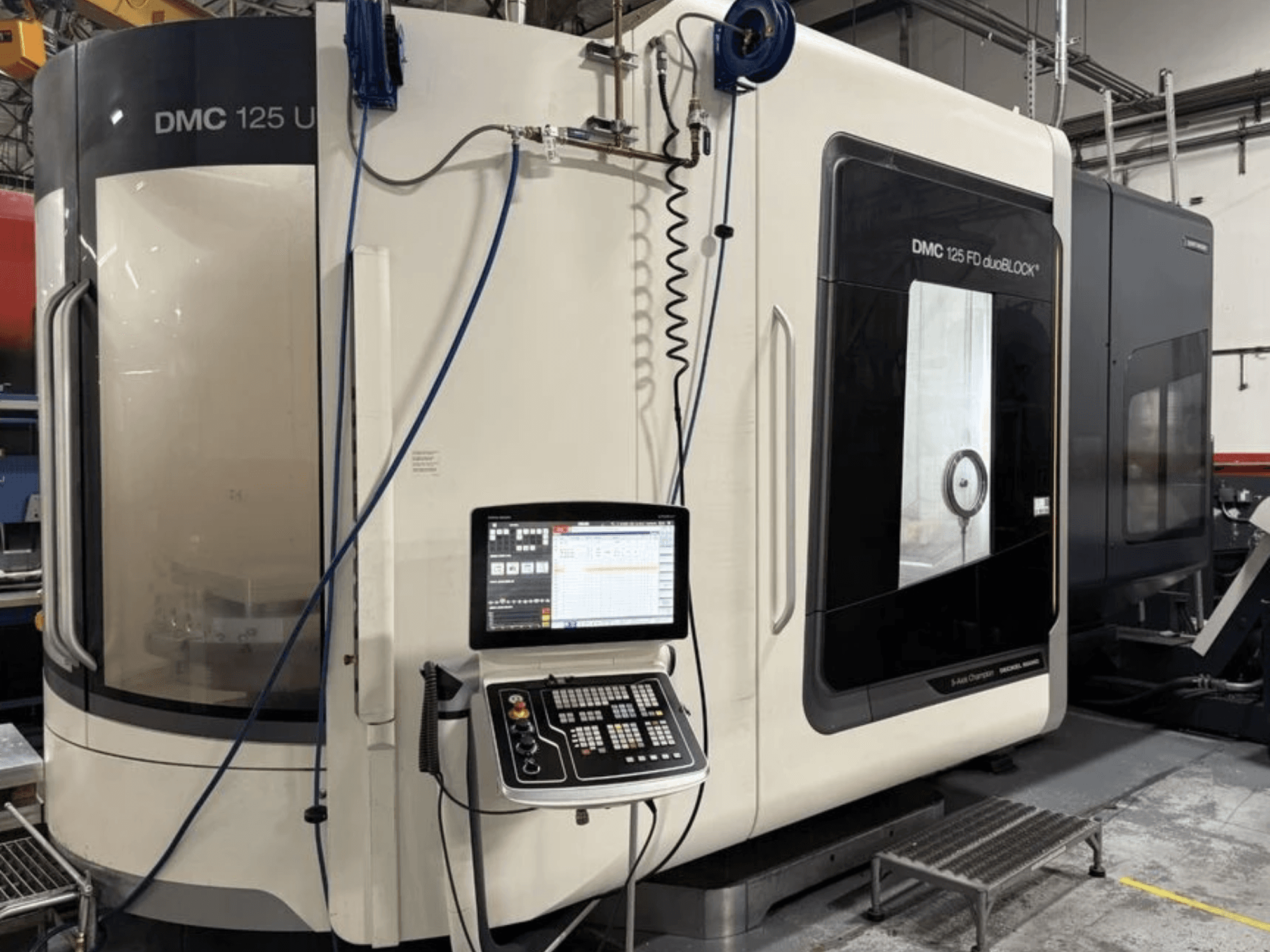

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Akselien lukumäärä: 5 akselia (X, Y, Z, B-akselin yleiskäyttöinen jyrsintäpää, C-akselin NC-kääntöpöytä)

- Työskentelyalue / liikealue (X x Y x Z): 1 250 mm x 1 250 mm x 1 000 mm

- Pääkäyttökara: speedMASTER 15 000 rpm (HSK-A 63 DIN 69893 -lisävaruste asennettuna)

- Karavoima: 46 kW (40 % ED) / 30 kW (100 % ED)

- Karamomentti: 200 Nm (40 % ED) / 130 Nm (100 % ED)

- Jyrsintäpää: yleiskäyttöinen jyrsintäpää, jossa on ohjattu B-akseli

- Ohjausjärjestelmä: CELOS ja Heidenhain TNC 640 (21,5 tuuman ERGOline Touch Control)

- Työkalumagasiini: 3-pyöräinen magasiini, jossa 273 magasiinipaikkaa

- Palettivarasto / automaatio: RPS 7 (Round Pallet Storage System 7), sisältäen 5 palettia (1 000 mm x 800 mm) + 2 konepalettia (järjestelmän kokonaiskapasiteetti 7 palettia)

- Paletin rakenne: ”Blank”-malli (ilman T-uraa ja ruudukkoa, keskitysholkeilla)

- Jäähdytysnestejärjestelmä: 980 l:n jäähdytysnestesäiliö, taajuusohjattu sisäinen jäähdytysnesteen syöttö (IKZ), säädettävissä 10–80 bar (teoreettinen kapasiteetti 31 l/min)

- Suodatus / poisto: Mekaaninen öljy- ja emulsiosumunpoistoyksikkö (läpivirtaus 1 600 m³/h)

- Mittausjärjestelmät ja anturit: Heidenhain TS 460 -infrapuna-anturi, Blum Laser DIGILOG -työkalunmittausyksikkö työstöalueella, 3D quickSET -kalibrointiohjelmistopaketti

- Koneen suojaus ja säätö: MPC (Machine Protection Control), ATC (Application Tuning Cycle)

- Työkalun tunnistus: QR-koodipohjainen työkalun tunnistusjärjestelmä (Datalogic-lukija)

- Lisälaitteet: Kääntyvä näkymäikkuna, lastunkuljetin, jäähdytysnesteen huuhtelupistooli, paineilma karan keskiön kautta, elektroninen käsipyörä

- Koneen kokonaisbruttopaino: 49 965 kg

- Koneen kokonaisnettopaino: 46 915 kg

- Peruskoneen kuljetusmitat (P x L x K): 650 cm x 350 cm x 375 cm

- Pyöreän varaston RPS7 mitat (P x L x K): 600 cm x 450 cm x 310 cm

- Pyörämagasiinin mitat (P x L x K): 500 cm x 240 cm x 350 cm
