- ➤ Käytetty DMG MORI CLX 450 TC + Robo2go | Vaakasuora sorvi

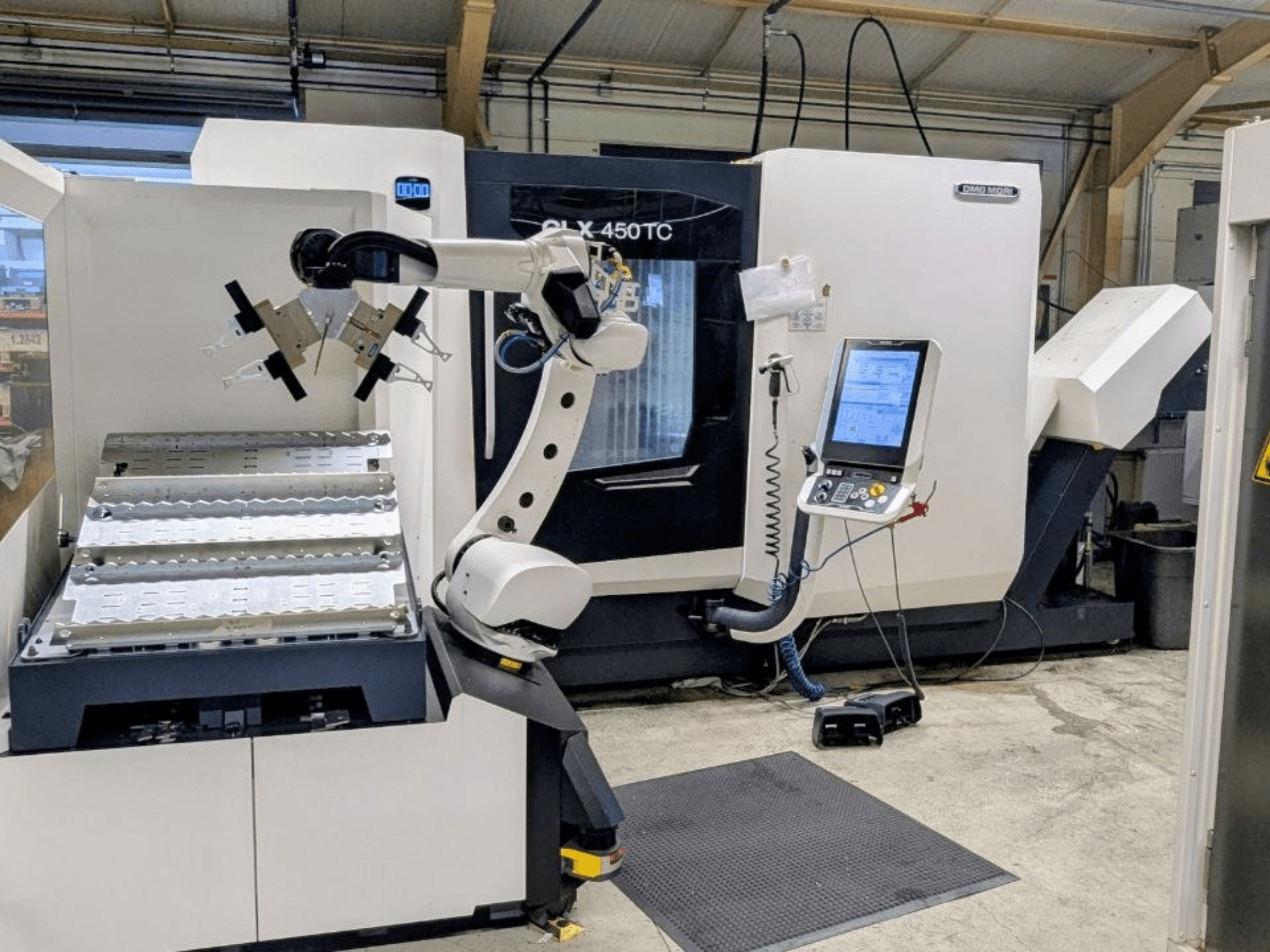

Tämä 5-akselinen DMG MORI CLX 450 TC + Robo2go on valmistettu vuonna 2021. Sen kääntöhalkaisija työpöydän yli on 500 mm, sorvaushalkaisija 400 mm ja suurin sorvauspituus 1100 mm. Koneessa on tehokas jyrsinkara, jonka kierrosnopeus on jopa 12 000 rpm, sekä 30-paikkainen työkalumagasiini. Jos etsit korkealaatuisia sorvausominaisuuksia, harkitse myynnissä olevaa DMG MORI CLX 450 TC + Robo2go -konetta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: DMG MORI
- vuosi: 2021
- MALLI: CLX 450 TC + Robo2go
- tuotantotunnit: 1992
- sovelluksen tyyppi: Ulkosorvaus
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora sorvauskone
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - DMG MORI CLX 450 TC + Robo2go
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: SINUMERIK 840D sl SLIMline
Mitat
- Koneen korkeus: 2470 mm
- Koneen pituus: 5190 mm
- Koneen paino: 11200 kg
- Koneen leveys: 2110 mm
Liike
- Akselit: 5
- X-akselin liike: 300 mm
- Y-akselin liike: 500 mm
- Z-akselin liike: 1100 mm
Tekninen erittely
- Vastakarava: Kyllä
- Ajamiset työkalut: Kyllä
- Karan teho: 10.5 kW
- Karanopeus: 12000 RPM
- Karan läpi jäähdytys: Kyllä
- Työkaluasemat: 30
Lisäinformaatio
Käyttötarkoitus: esittely-/koulutus-/näyttelykone
Ohjaus: Siemens SINUMERIK 840D sl SLIMline, 19 tuuman SLIMline-monikosketusnäyttö
Kääntösäde työpöydän yli: 500 mm
Suurin sorvaushalkaisija: 400 mm
Suurin sorvauspituus: 1100 mm
Tangon halkaisija: 65 mm
Pääkaran reikä: 87 mm
Etulaakerin halkaisija: 130 mm
Knick-nopeus: 485 rpm
Karan vääntömomentti (100 % kuormitus): 275 Nm
Karan vääntömomentti (40 %:n kuormituksella): 345 Nm
Jyrsinkaran liitäntä: HSK-A63 (DIN 69893)
Jyrsinkaran pyörimisnopeus: enintään 12 000 rpm
Jyrsinkaran teho (100 %:n kuormituksella): 8,8 kW
Jyrsinkaran teho (40 %:n kuormituksella): 10,5 kW
Jyrsinkaran vääntömomentti (100 %:n kuormituksella): 73 Nm
Jyrsinkaran vääntömomentti (40 %:n kuormituksella): 90 Nm
Pidätysmomentti (lukittu): 850 Nm
Kääntöalue: ±120°
Työkalumagasiini: ketjutyyppinen
Työkalujen kapasiteetti: 30 työkalua
Työkalun suurin halkaisija: 78 mm
Työkalun suurin halkaisija vierekkäisten vapaiden paikkojen kanssa: 125 mm
Lisävarusteet, hinta pyydettäessä
Robo2Go-järjestelmä työkappaleiden joustavaan lastaamiseen ja purkamiseen 6-akselisella teollisuusrobotilla
Vaihdettava työkappaleiden säilytysalusta, jossa on lokerot
Kapasiteetti: enintään 88 kappaletta (Ø ≤ 60 mm); enintään 29 kappaletta (Ø ≤ 125 mm)
Robotin kantavuus: enintään 35 kg (moduulit: 10 / 20 / 35 kg)
Tarttujan pohja: kolmionmuotoinen, puhallussuuttimella; manuaalinen paineensäätö
3-leukainen tarttuja istukkakappaleille (sisä-/ulkopuoli)
Työkappaleen vähimmäispituus: 20 mm
Ulkoisen halkaisijan alue: Ø20–100 mm (moduulista riippuen)
Sisähalkaisija-alue: Ø65–210 mm
3-leukaiset tartuntavaihtoehdot akseliosille: Ø20–170 mm
Lisävarusteena saatavat 2-leukaiset tarttujat istukka-/akseliosille: Ø20–80 mm (akseliosat)
Alustat: enimmäiskuorma 500 kg; työkappaleen halkaisija Ø20–170 mm; pituus 120–950 mm; enintään 5 tasoa
Liitännät: sähköliitäntä Robo2Go:lle, Profibus, lisäpaineilma, lisä-Ethernet
Erillinen ohjauspäätte; integrointi CELOS-ohjaukseen
Robotin erikoispinnoite: RAL 9010
Kone on valmis automaatiointegraatioon
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
