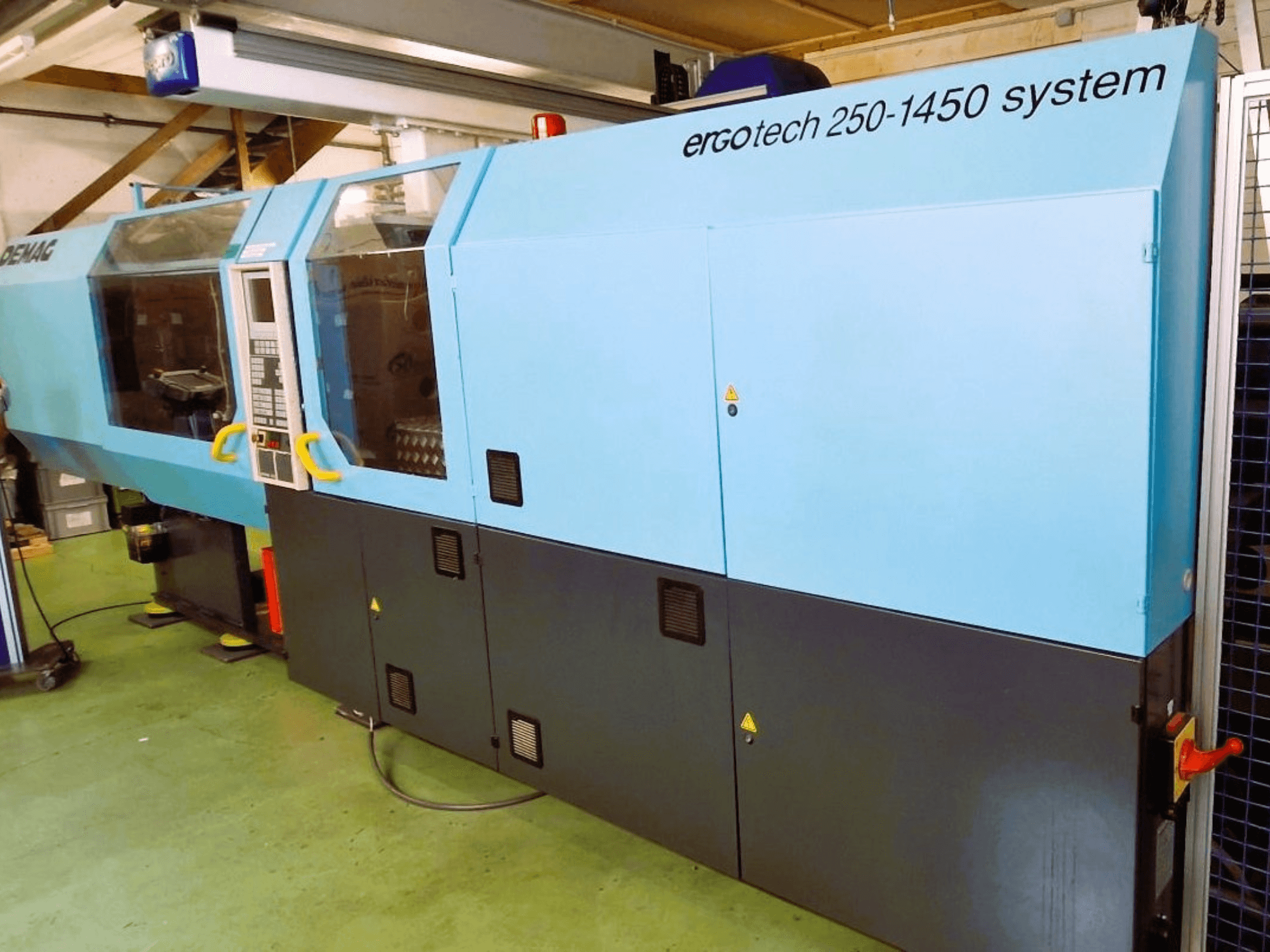

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Kiinnitysyksikkö:

  • (pitovoima 2750 kN): Puristusvoima: 2500 kN (pitovoima 2750 kN)

  • Avautumisnopeus enintään: 675 mm

  • Työkalun/muotin korkeus: 330-710 mm

  • Selkeä sidontatankoväli: 630 × 630 mm

  • Työkalun kiinnityslevyjen max. väli: 950 × 950 mm

  • Muotin enimmäispaino: 3300 kg

  • Ulosheittimen isku: 200 mm

  • Ulosheittovoima: 80 kN (sisäänvetovoima 35 kN).

  • 5-pistekaksoiskääntövipu, kompakti; öljyvoidellut kääntövivut, joissa on optimoidut pulssit.

  • Liikkuvan lautasen tuki; korkeussäädettävät muotin kiinnityslevyt.

  • Induktiokarkaistut sidontatangot (4-kertaiset), ylemmät pylväät ulosvedettävät

  • 3 muotin avautumis-/sulkemisnopeutta; puristusvoima säädettävissä IBED:ssä.

  • Hydraulinen muotin ulosheittäjä; muotin levyjen asennonmittausjärjestelmä

  • Automaattinen muotin jäähdytyksen pysäytys toimintahäiriöiden sattuessa.

• Ruiskutusyksikkö:

  • Ruiskutusyksikkö: ruiskutusyksikkö: ruiskutusyksikkö: ruiskutusyksikkö: ruiskutusyksikkö: ruiskutusyksikkö: ruiskutusyksikkö: 1450

  • Screw diameters: 50 / 60 / 70 mm (tällä hetkellä varustettu: 70 mm).

  • L/D-suhde: 20:1 (kaikki ruuvisylinterit).

  • Maksimi annosteluisku: 270 mm

  • Aktiivinen ruuvin sisäänvetojärjestelmä; hydraulinen ruuvin sisäänveto paineen pitämisen tai pehmittämisen jälkeen.

  • Erikseen lämmitettävät sylinterivyöhykkeet; 5 itseoptimoituvaa lämpötilanohjaussilmukkaa (sylinteri ja suutin).

  • Nopeudensäätö 10 tukipisteen kautta (monikulmioprofiili)

  • Ruuvin nopeuden säätö 6 vaiheen kautta

  • Pitopaineen säätö: 10 vaihetta (monikulmion muotoinen profiili).

  • Ruiskutus siirtymän mittausjärjestelmän avulla (nopea/rapsakka).

  • Säädettävä vastapaine; tyynyn seuranta pitopaineen aikana

  • 2 3-nopeuksinen ruiskupuristusjärjestelmä; kaksivaiheinen ulosheittonopeus

• Suutin:

  • 440 mm

  • Suuttimen upotussyvyys: 40 mm

  • Suuttimen kosketusvoima: 110 kN

• Suorituskyky/tiedot:

  • Kappaleen paino (PS): Max: 927 g

  • Täyttösuppilon tilavuus: 110 L

  • Öljysäiliön tilavuus: 700 L

  • Pumppuyksikkö: 37 / 45 kW

  • Sähköliitäntä: 380 V / 50 Hz

• Ohjauslaitteet ja HMI:

  • Täysin ohjattu ruiskuvalukone; modulaarinen rakenne.

  • Energiaa säästävä DFE-hydrauliikan ohjauspumppu

  • Sylinterinvaihtojärjestelmä, jossa on automaattinen tietojen muuntaminen

  • Sisäänrakennettu ramppitoiminto muotin avaamista/sulkemista varten.

  • IBED-käyttöpääte, jossa on 10 tuuman nestekidenäyttö ja 3,5 tuuman levykkeellä varustettu levykeasema.

  • Asetuspisteen syöttö barina, cm³:nä, mm/s tai %:na.

  • Ruiskutusprofiilien graafinen tuki

  • PDE-prosessidatan hankinta (20 parametria + 100 jakson kuvaajaa); prosessin ohjaus

  • Selkotekstimuotoinen vikadiagnostiikka

  • Prosessitietojen siirto muihin ERGOtech-koneisiin

  • Päällä/pois-ohjelma, jossa on ruiskutus ruiskutuksella

  • Ohjetoiminto levykkeellä

• Liitännät ja liitännät:

  • EOAT/perifeerinen väylä laiteliitäntää varten.

  • V24-liitäntä paperitulostinta varten; tulostinohjelma + paperikopio.

  • Käsittelyliitäntä VDMA 24465 (32-nastainen).

  • Työkalun suojausliitäntä (ulosheittolevyn lukitus)

  • Työkaluliitäntä DIN-standardi

  • Pistorasiayhdistelmä:

    • 2× 220 V / 2× 380 V + automaattinen poiskytkentä.

    • 2× 220 V + 1× 380 V pistorasia (SO): 2× 220 V + 1× 380 V (SO)

  • Pneumaattiset venttiilit (3/2) työkalun kiinnityslevyä varten

  • Jäähdytysveden säätö: 8-tie (laajennettavissa 12-tieksi).

  • Visuaalinen vianilmaisin (vilkkuva valo)

• Maalipinta:

  • Alaosa antrasiitti; yläosa sininen/vihreä/vaaleanharmaa.

Lisävarusteet

• Sepro-robotti (käsittely)

  • Vaakasuora poikkileikkaus X: yhteensä 3000 mm (X1 = 2580 mm / X2 = 420 mm).

  • Käyttö: servomoottori

  • Suurin liikenopeus: 4000 mm/s

  • Lähtöpuoli: koneen takaosa

  • Kiinteä pohjan korkeus n.: 480 mm

• Materiaalisäiliö

• Lämpötilan säädin graafisella tallennuksella

• Jäähdytysveden ohjausyksikkö: Laajennettavissa 12-tieksi.

• Joustava koneen kiinnitys (tärinää vaimentavat jalat)
