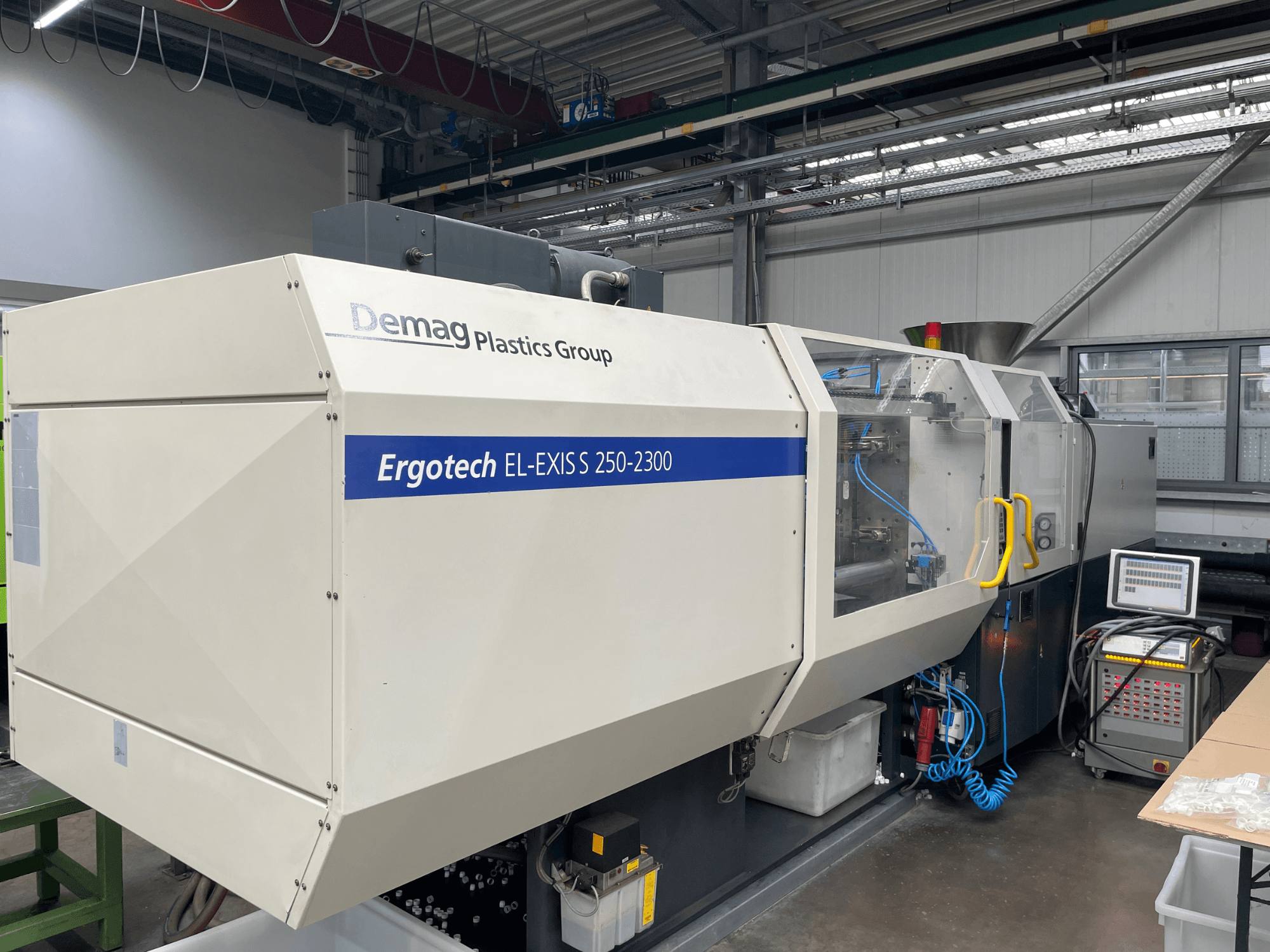

DEMAG - El Exis S250/630-2300DE-INJ-DEM-2003-00003

• Kiinnitysyksikkö

  • Lukitusvoima: 2750 kN

  • Sidontatankojen väli (H x V): 630 x 630 mm

  • Levylautasen mitat: 950 x 950 mm

  • Muotin asennuskorkeus: min 330 mm / max 830 mm.

  • Max päivänvalo (avoin etäisyys): 1505 mm

  • Avautumisnopeus: 675 mm

  • Ejektori: 200 mm isku / 80 kN voima

  • Muotin painokapasiteetti: 3300 kg yhteensä (1100 kg kiinteä / 2200 kg liikkuva).

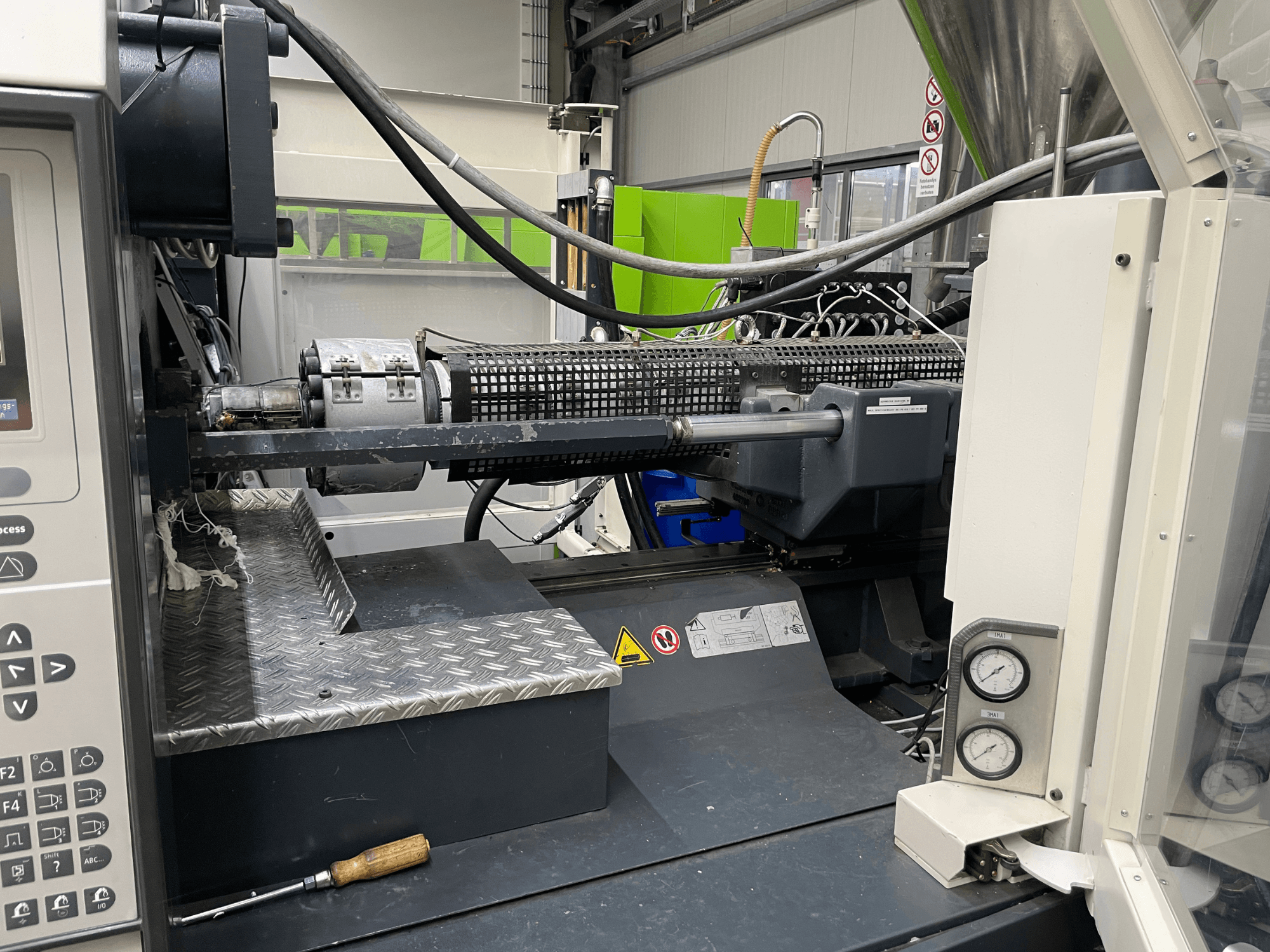

• Ruiskutusyksikkö (tyyppi 840)

  • Ruuvin halkaisija: 60 mm

  • Ruiskun tilavuus: 636 cm³

  • Laukauksen paino (PS): 579 g

  • Ruiskutuspaine: 1351 bar

  • Ruuvin nopeus: 326 rpm

  • Plastisoitumisnopeus (PS): 74 g/s

  • Suutin: säde 15 mm/reikä 3 mm.

• Ruiskutusyksikkö (tyyppi 2300)

  • Ruuvin halkaisija: 60 mm

  • Ruiskun tilavuus: 891 cm³

  • Laukauksen paino (PS): 810 g

  • Ruiskutuspaine: 2420 bar

• Teho ja käyttö

  • Järjestelmätyyppi: Hydraulinen (pumppumoottori)

  • Pumpun moottorin teho: 37 kW

  • Asennettu lämmitysteho: 14,8 kW

  • Hybridikäytön tehonkulutus:

    • Asennettu kokonaisteho: 124 kW

    • Sähköinen ruuvikäyttö: 47 kW

    • Sähköinen puristinkäyttö: 32 kW

    • Hydraulipumppu: 22 kW

• Lisävarusteet/ohjauslaitteet

  • Ydinvetimet: 2x (liikkuva puoli)

  • Venttiiliportin ohjaus: 1x hydraulinen / 0x pneumaattinen

  • Muotin lämpötilan säätö: 9-vyöhykkeinen kuumakanava integroitu

  • Liitännät: - Kylmäkoneiden liitännät: Kylmäkoneiden liitännät: Tulostin, SPC-prosessinohjaus

• Yleiset tekniset tiedot

  • Öljysäiliö: 700 litraa

  • Kuivausjakso: 2,00 s

  • Melutaso: 74 dB(A)

• Omistajan huomautus

  • Tässä kuvataan suurnopeuksinen hybridikone, jossa on suurempi ruiskutusyksikkö (tyyppi 2300 vs. tyyppi 840) kuin edellä mainitussa inventaariokoneessa.

Lisävarusteet

• Lineaarinen robotti W633-961 (akselit: X=900 mm / Y=1600 mm / Z=2500 mm).
