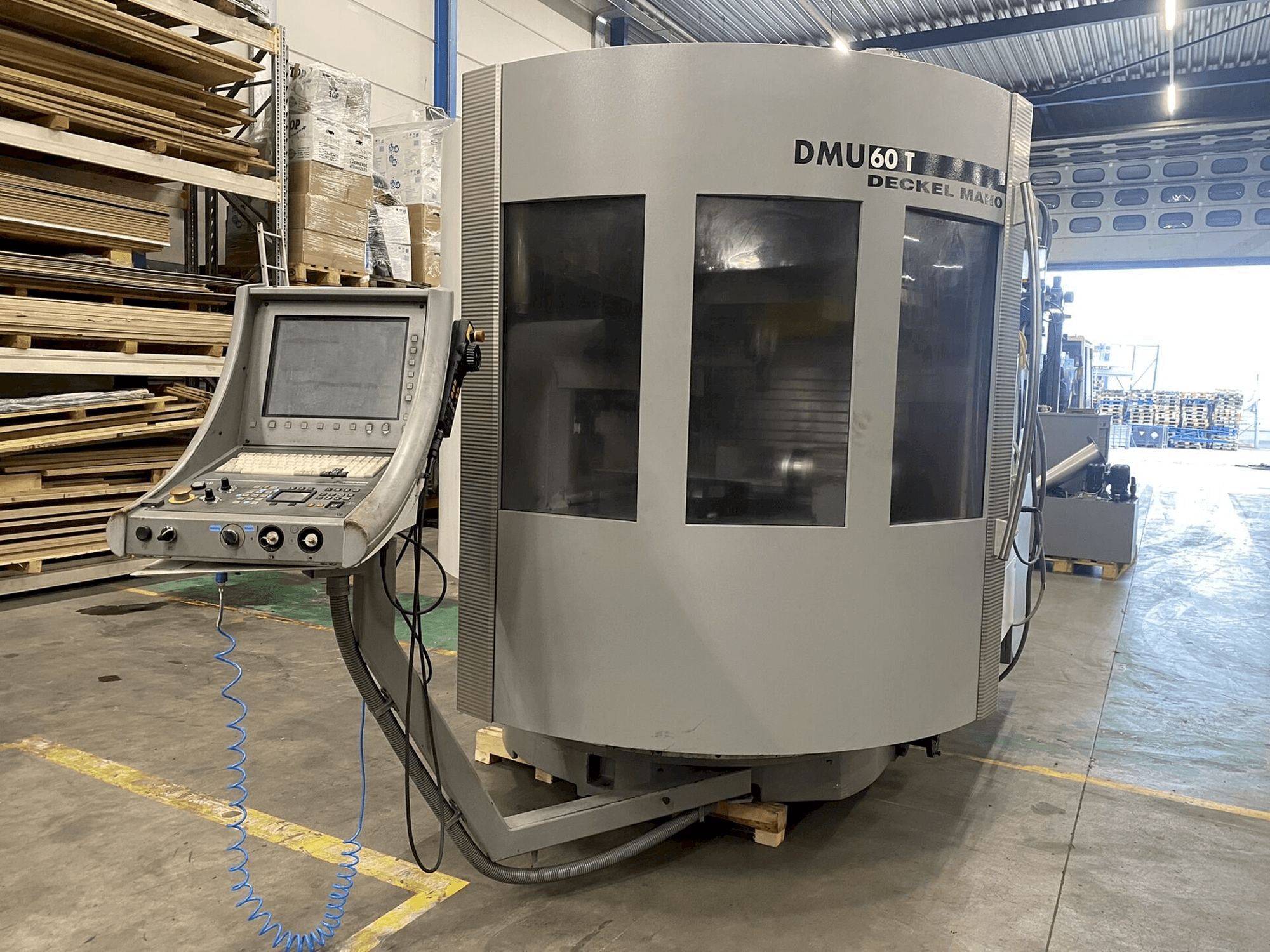

DECKEL MAHO - DMU 60TGR-MIL-DEC-2001-00001

Lisävarusteet

• Lisävarusteet sisältävät 30 SK40-työkalunpidintä (pääasiassa Haimer ja Weldon, 5 kpl ER32, yksi 80 mm tasojyrsin ja muut, katso kuvat viitteeksi)
• Magneettinen ruuvipenkkipöytä 350x350mm. Kaksi upouusia ruuveja, FREUTEK ATT0009
• Puristin Leuan aukko: 80 mm, Leuan korkeus: 46 mm, Suurin aukko: 220 mm ja FREUTEK ATT0010 Puristinleuan aukko: 150 mm Leuan korkeus: 46 mm, Suurin aukko: 220 mm.

Koneen edut

Laadulliset koneen edut

• Max. Työkalun halkaisija: 160 mm
• Max. Työkalun pituus: 315 mm
• Max. Työkalun paino: 8 kg
• Max. Paino lehdessä: 100 kg

Tekniset koneen edut

• 4. Akseli: hofmann rwnc-160 5. Akseli: pyörivä kääntyvä karapää 115 astetta
• Jäähdytysyksikkö: schimpke dk25-v/s0
• Max. Työkappaleen paino 400 kg
• Pöydän pinta-ala lxl 1000x600 mm
• Kartio sk40
• Työkalunvaihtajan paikat 20
• Syöttöalue 20-10000 mm/min nopea liike 20 m/min
• Kokonaistehotarve 28kw / 49kva

Lisätiedot

Max. työkalun halkaisija: 160 mm Max. työkalun pituus: 315 mm Max. työkalun paino: 8 kg Max. paino lippaassa: 100 kg 4. akseli: HOFMANN RWNC-160 5. akseli: Pyörivä kääntyvä karapää 115 astetta Jäähdytysyksikkö: SCHIMPKE DK25-V/S0 Z- 560 mm X- 630 mm Y-560 mm max. työkappaleen paino 400 kg Ohjaus Heidenhain TNC 430 Pöydän pinta-ala lxw 1000x600 mm Kartio SK40 Työkalunvaihtajan asennot 20 Kääntönopeusalue 18000 rpm Syöttöalue 20-10000 mm/min Nopea liike 20 m/min Kokonaistehotarve 4 9kVA. 6700 kg Mitat (lxlxk) n. 3500x2200x2300 mm Siinä on pyörivä 4. akseli ja asento 5. akseli. Jäähdytysyksikkö Lisävarusteisiin kuuluu 30 SK40-työkalunpidintä (pääasiassa Haimer ja Weldon, 5 kpl ER32, yksi 80 mm tasojyrsin ja muut, katso kuvat viitteeksi) Magneettinen ruuvipenkkipöytä 50 mm. Kaksi upouusia ruuvipuristinta, FREUTEK ATT0009 ruuvipenkkileuan aukko: 80 mm, leuan korkeus: 46 mm, maksimi aukko: 220 mm ja FREUTEK ATT0010 ruuvipenkkileuan aukko: 150 mm Leuan korkeus: 46 mm, suurin aukko: 220 mm.
