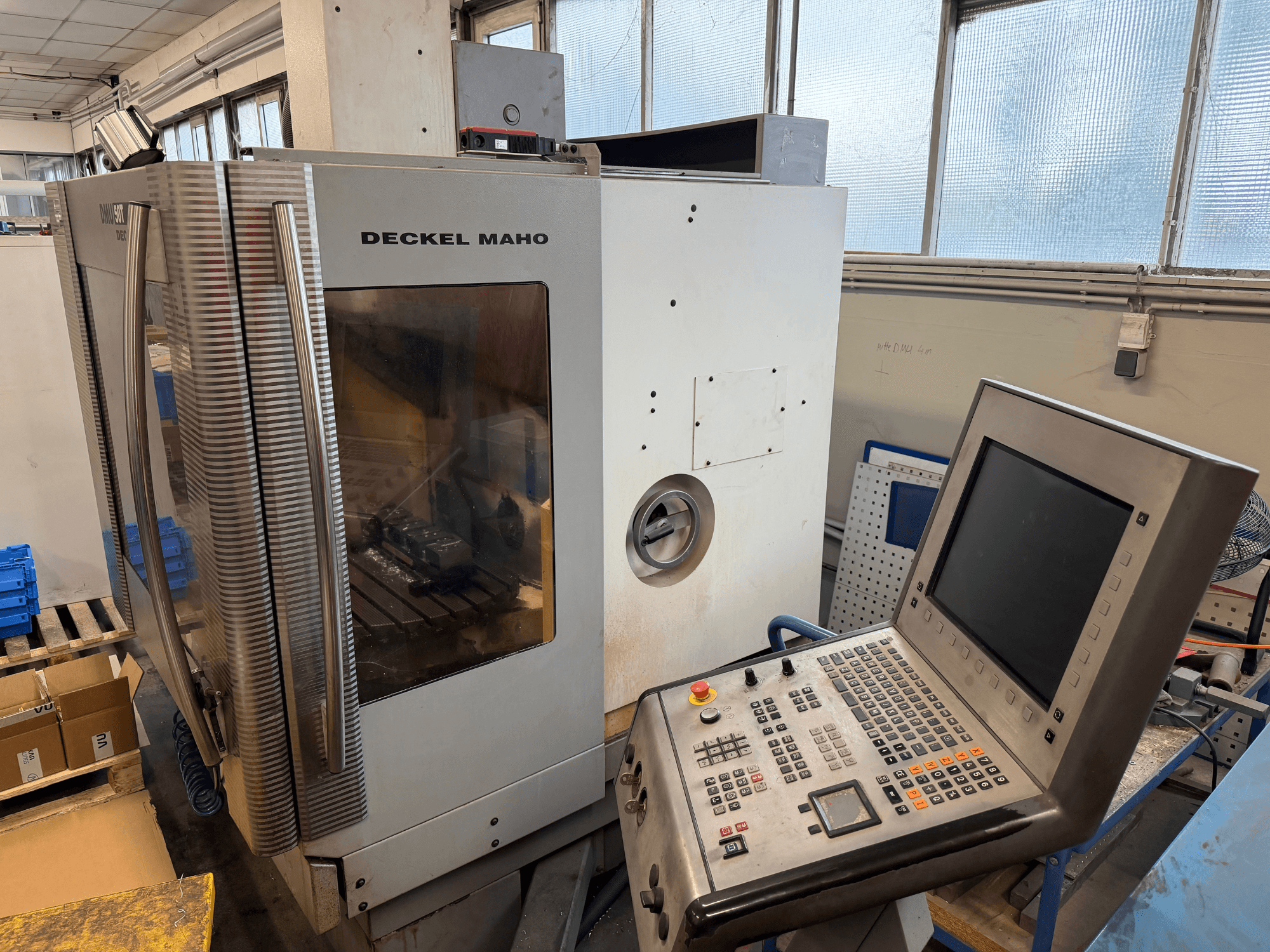

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Päämoottorin kierroslukualue: 20–9 000 rpm (portaattomasti säädettävä)

- Pääkäytön teho (100 % käyttöaste): 9 kW

- Pääkäytön teho (40 % käyttöaste): 13 kW

- Työkalunpitimen: SK 40 DIN 69871

- Vetotappi: DIN 69872 tai ISO 7388/2 tyyppi A

- Työkalunvaihtojärjestelmän kapasiteetti: 16 paikkaa

- Työkalun enimmäishalkaisija: 80 mm (130 mm, jos viereiset paikat ovat vapaana)

- Työkalun enimmäispituus karan kärjestä: 290 mm

- Työkalun enimmäispaino (automaattinen vaihto): 6 kg

- Työkalujen enimmäispainon yhteensä magasiinissa: 80 kg

- Pöydän kiinnityspinta: 700 x 500 mm

- Pöydän kääntöalue (B-akseli): +95° / -10°

- Pöydän pyörimisalue (C-akseli): 360°

- Pöydän suurin sallittu kuormitus: 200 kg

- Syöttönopeus (X, Y, Z): portaattomasti säädettävissä jopa 10 000 mm/min

- Pikaliike (X, Y, Z): 12 m/min

- Syöttötarkkuus (X, Y, Z): 0,001 mm

- Asentoleranssi (X, Y, Z): 0,010 mm

- Käyttöjännite: 400 V AC (+6 % / -10 %), 3N/PE, 50/60 Hz

- Tehonkulutus (100 % käyttöaste): 17 kVA

- Nimellisvirta (100 % käyttöaste): 28 A

- Suositeltu verkkovarmistin: 35 A

- Paineilman syöttöpaine: 5,5–8,0 bar

- Paineilman kulutus (ilman puhallusilmaa): 7 m³/h

- Paineilman kulutus (työkalun puhallusilman kanssa): 20 m³/h

- Suurin kokoonpanopaino (kone + työkappale + työkalut + jäähdytysneste): n. 3 400 kg

- Mukana toimitettavat varusteet: elektroninen käsipyörä HR 410 (lisävaruste), keskitetty voitelujärjestelmä, jäähdytysnesteyksikkö, työkaluluettelon pidike kotelon seinällä
