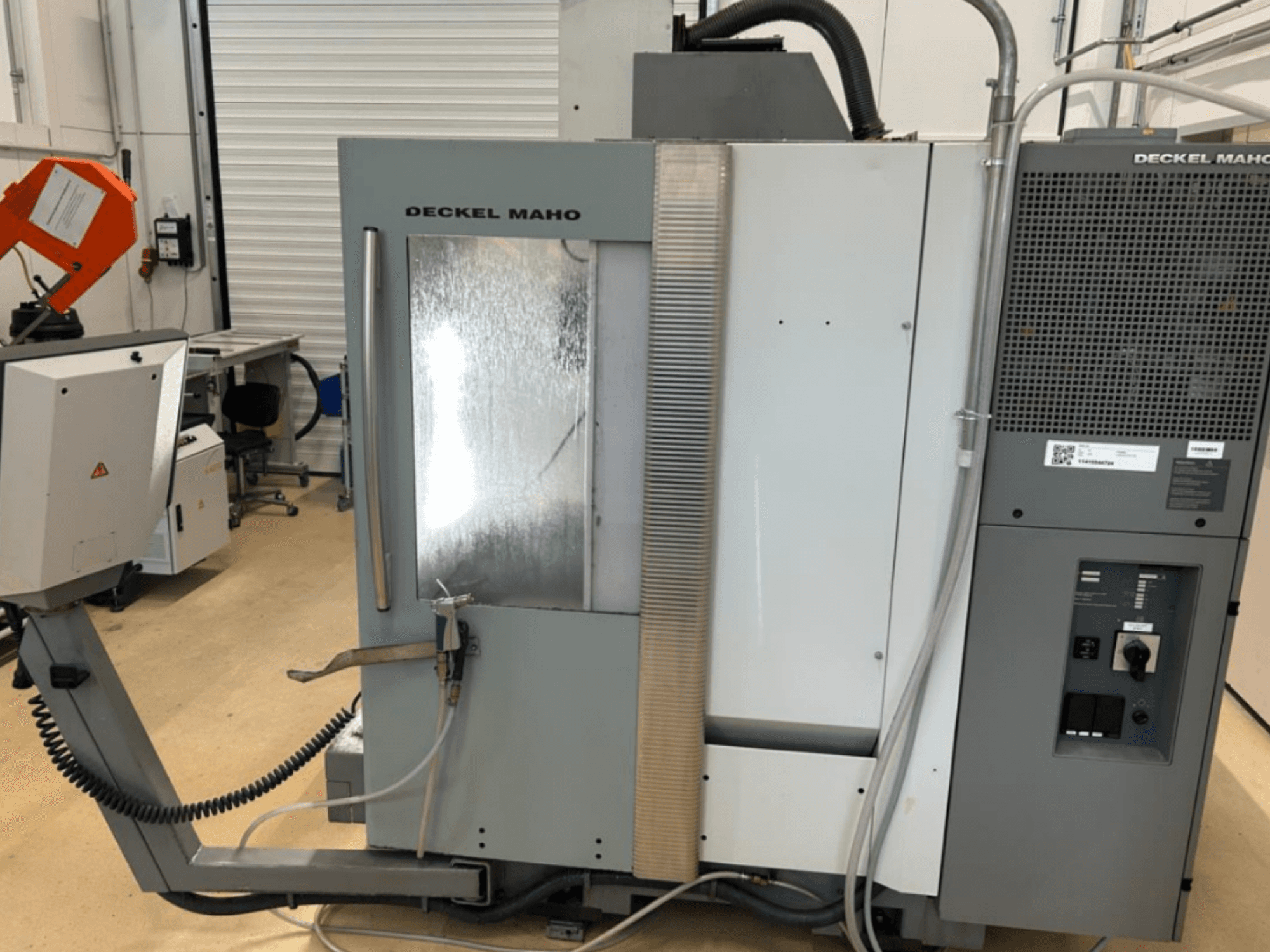

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Pöydän tyyppi: Digitaalinen kääntyvä pyöröpöytä

- Pöydän mitat: halkaisija 630 mm x 500 mm

- Pöydän enimmäiskuormitus: 200 kg

- Kääntöalue: 115 astetta (-5 / +110)

- Pöydän ominaisuudet: Digitaaliset käyttölaitteet, hydraulinen kiinnitys (vain asemointitilassa), elektroninen kulmanäyttö, tasomuunnos

- Karin kierrosnopeusalue: 20–10 000 rpm (portattomasti säädettävä)

- Moottorin teho (100 % / 40 % käyttöaste): 9 kW / 13 kW

- Vääntömomentti (40 %:n käyttöaste): 82 Nm

- Mittausjärjestelmä: Suora lineaarinen mittausjärjestelmä X/Y/Z

- Tulotarkkuus X/Y/Z: 0,01 mm

- Asentoleranssi X/Y/Z: 0,010 mm

- Pikaliike X/Y/Z: 24 m/min

- Syöttönopeus: 20 m/min

- Työkalunvaihtajan tyyppi: Ketjumagasiini, jossa on kaksi tarttujaa

- Työkalumagasiinin kapasiteetti: 30 työkalupaikkaa SK40 (DIN 69871)

- Työkalun enimmäishalkaisija: D80–D130 mm (nopeudesta riippuen)

- Työkalun enimmäispituus: 290 mm

- Työkalun enimmäispaino: 6 kg

- Jäähdytysnesteen säiliön tilavuus: 80 l

- Sähköliitäntä / tehonkulutus: 17 kVA

- Suurin virta (Jn max): 28 A

- Sulake / syöttösuojaus: 35 A

- Jännite: 400 V / 230 V / 24 V

- Taajuus: 50 Hz

- Pohjan mitat (P x L x K): 4 860 mm x 4 350 mm x 2 424 mm

- Kuljetusmitat (P x L x K): 2 210 mm x 2 120 mm x 2 150 mm

- Kuljetuspaino: 4,05 t (4 050 kg)

Lisävarusteet:

Oikea ohjaamon ovi, käyttötila 4, jäähdytysnesteen ja puhallusilman vaihto, ruiskutuspistooli, Heidenhain TS641 -infrapuna-anturi, elektroninen käsipyörä, ylimääräinen V24 RS232 -liitäntä kaapin sisällä, MDE-liitäntä (kone päällä, kone käynnissä, kappalelaskuri), Öljypohjan piirros, saksankielinen dokumentaatio, 3D-kone malli kinemaattista simulointia varten (IGES-, STEP-muoto), Mukana suuri määrä SK40 (DIN 69871) -työkalunpitimia
