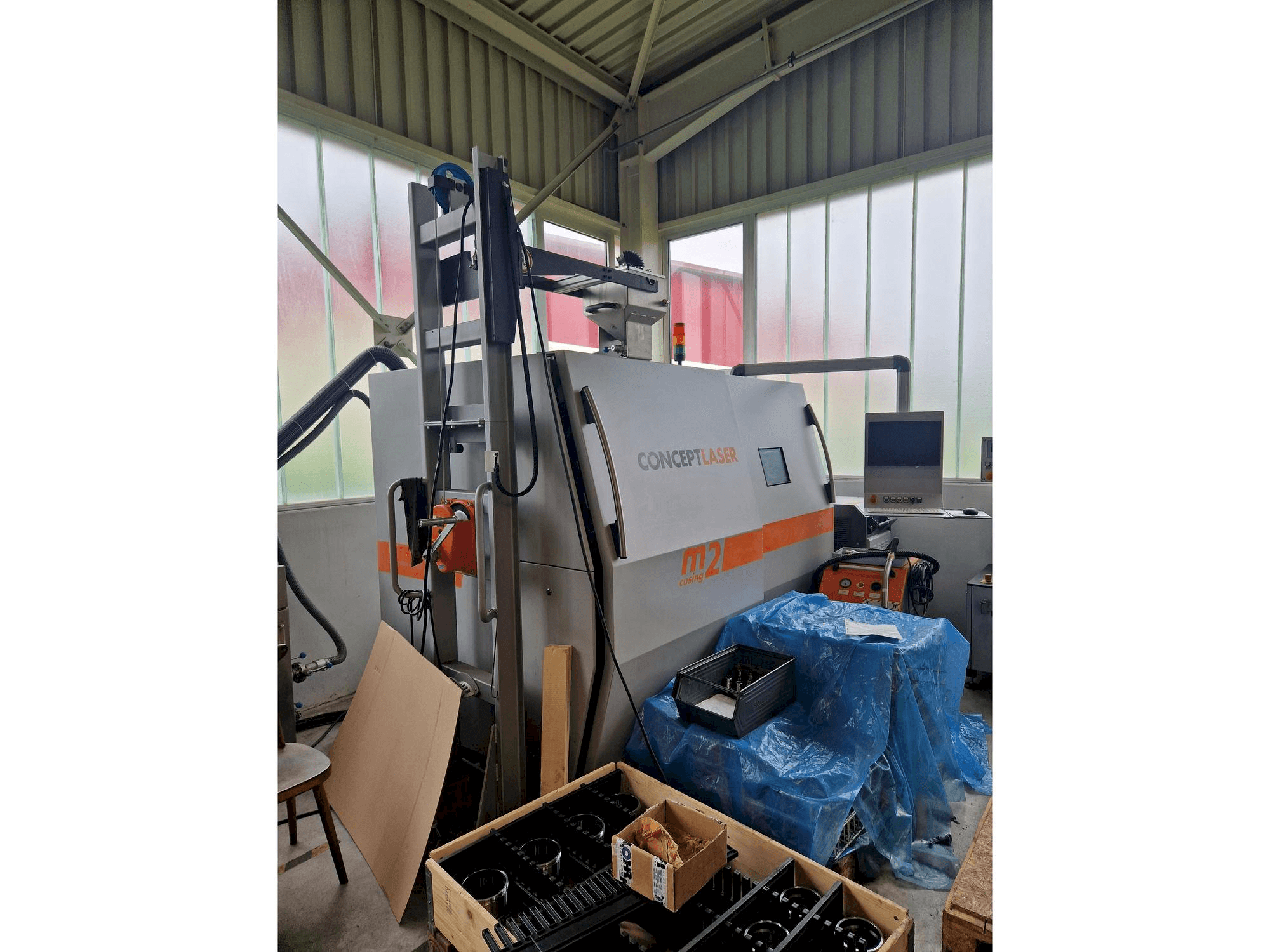

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Koneen edut

Tekniset koneen edut

• Valotuskenttä: 90x90 mm

• Asennuskorkeus: 100 mm

• Aallonpituus: 1070 mm

• Suorituskyky: 200 - 400w

Paino:

Paino: Kokonaispaino: n. 2,240 kg

Kone M2 cusing: n. 2,000 kg.

Laserjärjestelmä: noin 170 kg

Poisto- ja suodatinyksikkö: n. 70 kg.

Mitat (mm):

Kokonaisjärjestelmä: n. 5 900 (L) × 4 200 (L) × 3 009 (K).

Kone M2 cusing: n. 2 440 (L) × 1 630 (S) × 2 354 (K).

Laserjärjestelmä: noin 610 (L) × 1 200 (S) × 1 120 (K)

Poisto- ja suodatinyksikkö: noin 550 (L) × 550 (S) × 1 450 (K)

Vakioversio:

Rakennuskammion mitat: 250 × 250 × 280 mm (L × S × K)

Annostelukammion mitat: 250 × 250 × 280 mm (L × S × K)

Rakennuskammion tilavuus: n. 18 dm³

Annostelukammion tilavuus: noin 18 dm³.

Rakennuksen korkeus: 280 mm plus rakennuslevyn paksuus

Valotusalue: 245 × 245 mm

Rakennuskammion pienennys (100 mm):

Rakennuskammion mitat: 100 mm: 100 × 100 × 100 mm

Annostelukammion mitat: 100 × 100 × 100 mm

Rakennuskammion tilavuus: noin 1 dm³.

Annostelukammion tilavuus: noin 1 dm³.

Rakennuksen korkeus: 100 mm Plus rakennuslevyn paksuus

Valotusalue: 90 × 90 mm

Rakennustilan pienennys (80 mm):

Rakennuskammion mitat: 80 × 80 × 100 mm

Annostelukammion mitat: 80 × 80 × 100 mm

Rakennuskammion tilavuus: noin 0,64 dm³.

Annostelukammion tilavuus: noin 0,64 dm³.

Rakennuksen korkeus: 100 mm plus rakennuslevyn paksuus

Valotusalue: 70 × 70 mm

Rakennustilan pienennys (50 mm):

Rakennuskammion mitat: 50 × 50 × 100 mm

Annostelukammion mitat: 50 × 50 × 100 mm

Rakennuskammion tilavuus: noin 0,25 dm³.

Annostelukammion tilavuus: noin 0,25 dm³.

Rakennuksen korkeus: 100 mm plus rakennuslevyn paksuus

Valotusalue: 40 × 40 mm Annostelukammion laajennus

Rakennuskammion mitat: 250 × 250 × 280 mm (L × S × K)

Annostelukammion mitat: 250 × 250 × 480 mm (L × S × K)

Rakennuskammion tilavuus: noin 18 dm³

Annostelukammion tilavuus: noin 30 dm³.

Rakennuksen korkeus: 280 mm plus rakennuslevyn paksuus

Valotusalue: 245 × 245 mm

Sähköliitännät:

Power connection: 3/N/PE AC 400 V, 32 A

Tehonkulutus, maksimi: 7,4 kW.

Verkkoliitäntä: Ethernet 100 MB/s, koneliitäntä: RJ45-pistorasia

Paineilmaliitäntä:

Kaasun paine: 6-10 bar

Laatu: DIN ISO 8573-1 luokka 1.6.1.

Suurin virtausnopeus: 100 l/min

Inertin kaasun liitäntä (argon):

Kaasun paine: 5 bar

Puhtaus: ≥ 3,0

Suojakaasuliitäntä (typpi):

Kaasun paine: 5 bar

Puhtaus: ≥ 2,5

Suorituskykytiedot

Tuotantonopeus: 2 cm³/h - 20 cm³/h (riippuu materiaalista).

Skannausnopeus: max. 7 m/s

LaserCUSING®-kerrospaksuus: 20 µm - 50 µm.

Suojakaasun kulutus: noin 2 m³/h.

Laserjärjestelmä

Lasertyyppi: Kuitulaser 200F tai 400F

Suojausluokka: Lasersuojaluokka 4

Teho: max. 200 W 400 W (CW-käyttö)

Aallonpituus: 1 070 nm (infrapuna)

Lasersäteen halkaisija: 50 µm

Ympäristöolosuhteet

Varastointi- ja kuljetuslämpötila: -20-35 °C (-4-95 °F).

Käyttölämpötila: 15-35 °C (59-95 °F)

Lämpötilan muutos: max. 2 °C/h (2 °F/h)

Suhteellinen kosteus: max. 80 % (ei tiivistyvä)

Asennuskorkeus: max. 2 000 m merenpinnan yläpuolella

Mukana tulevat lisävarusteet:

Seula ja ravistin, typpigeneraattori, puskurisäiliö, märkäimuri jauheelle, suodatinjärjestelmä, 5 painelevyä.
