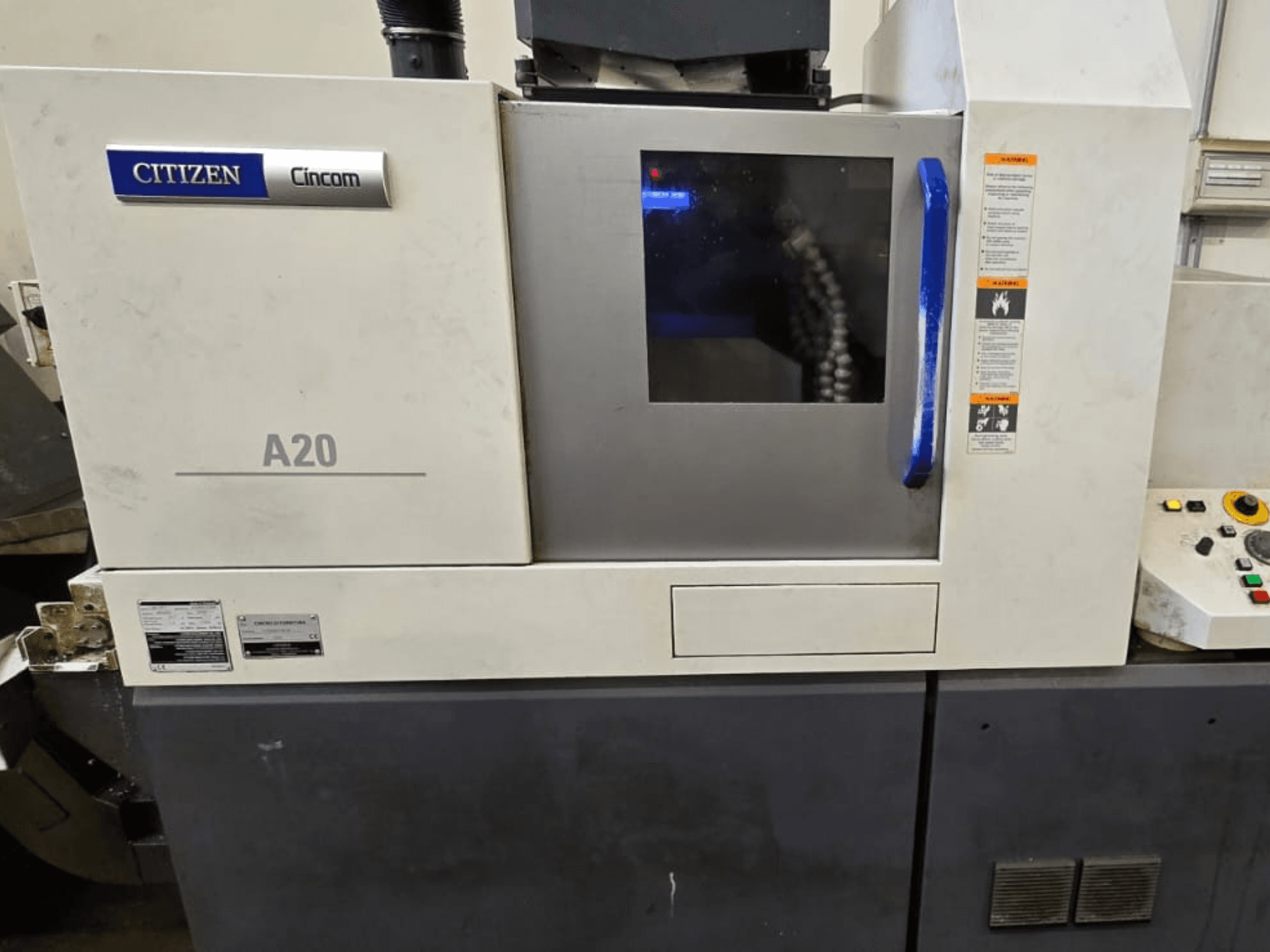

Citizen - A20IT-TUR-CIT-2018-00001

• Kunto: Käynnissä, näkyy toiminnassa

• Karan käyttötunnit: n. 7 000 h

• Akselit/kokoonpano:

  • Akseleita yhteensä: 6 (5 lineaarista: X1, Y1, Z1, X2, Z2 + C-akseli)

  • C-akseli: pää- ja vastakara, tarkkuus 0,001°, 90°-indeksi 0,27 s

• Työstökapasiteetti:

  • Tangon enimmäishalkaisija: vakiona 20 mm; Large Bore -lisävaruste asennettuna: 25,4 mm (1")

  • Suurin työstöpituus kiinnitystä kohti: 200 mm synkronoidulla ohjausholkilla

  • Suurin ulkonema vastakaraa kohti: 80 mm

• Pääkara:

  • Suurin nopeus: 10 000 rpm (rajoitettu 8 000 rpm:ään 25,4 mm:n reiän kanssa parametrin mukaan)

  • Moottorin teho: 2,2 / 3,7 kW

  • Suurin poraus: Ø12 mm

  • Suurin kierteitys: M8

• Vastakara:

  • Maksiminopeus: 8 000 rpm

  • Moottorin teho: 1,1 / 1,5 kW

  • C-akseli: Kyllä, tarkkuus 0,001°

• Työkalujärjestelmä:

  • Työkalupaikkoja yhteensä: 22 + α

  • Pyörivät työkalut: Kyllä

  • Käyttötyökalut: 4

  • Käyttötyökalujen moottorin teho: 0,75 kW

  • Pyörivien työkalujen maksiminopeus: 8 000 rpm

• Työkalujen sijoittelu:

  • Työkalupylväs: 5 sorvaustyökalua, 16 x 16 mm

  • Poikittaiskäyttöiset työkalut: 4 x ER16

  • Etutyökalupaikat: 4 kiinteää moottoroitua työkalua + 2 kaksois-ER11-paikkaa

  • Takatyökalupaikat: 3 kiinteää työkalua + 1 ER11-käyttöinen työkalu vastakara

  • Porausterän halkaisija: Ø25,4 mm 3 paikassa

• Liikealueet:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Syöttö/tarkkuus:

  • Pikaliike: 30 m/min (X/Y/Z)

  • Lineaarinen erottelukyky: 0,0001 mm

  • Pyörivä erottelukyky: 0,001°

• Nesteet:

  • Öljysäiliön tilavuus: 180 l

• Asennustiedot:

  • Virransyöttö: 200 V ±10 %, 50/60 Hz

  • Teho: n. 13 kVA (15 kVA korkeapaineisella jäähdytysnesteellä)

  • Ilmansyöttö: 0,5 MPa, 100 NL/min

• Asennetut lisävarusteet:

  • Suurikokoinen S393-lisävaruste, jossa karan reikä on 25,4 mm (1")

Lisävarusteet

• Tangonsyöttölaite: LNS EXPR S3 320 Z, kapasiteetti 3 m, halkaisija enintään Ø25 mm

• Korkeapaineinen jäähdytysnestejärjestelmä: Citizen 1,5 MPa, 15 l/min, 50 μm:n suodatin

• Lastunkuljetin: saranoitu malli, takapoisto

• Pitkien kappaleiden poisto

• Imuyksikkö (sumua/savukaasuja)
