CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Name: CHIRON FZ 12 KW
Brand: CHIRON
SKU: DE-MIL-CHI-2012-00002
Price: 189000 EUR
Availability: InStock

189 000 €

gindumac-hinta

(EXW-hinta)

pyydä virallista tarjousta

Vieraile koneella

tee vastatarjous

Lataa PDF

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
➤ Käytetty CHIRON FZ 12 KW -järjestelmä myytävänä | gindumac.com

Näytä alkuperäisellä kielellä

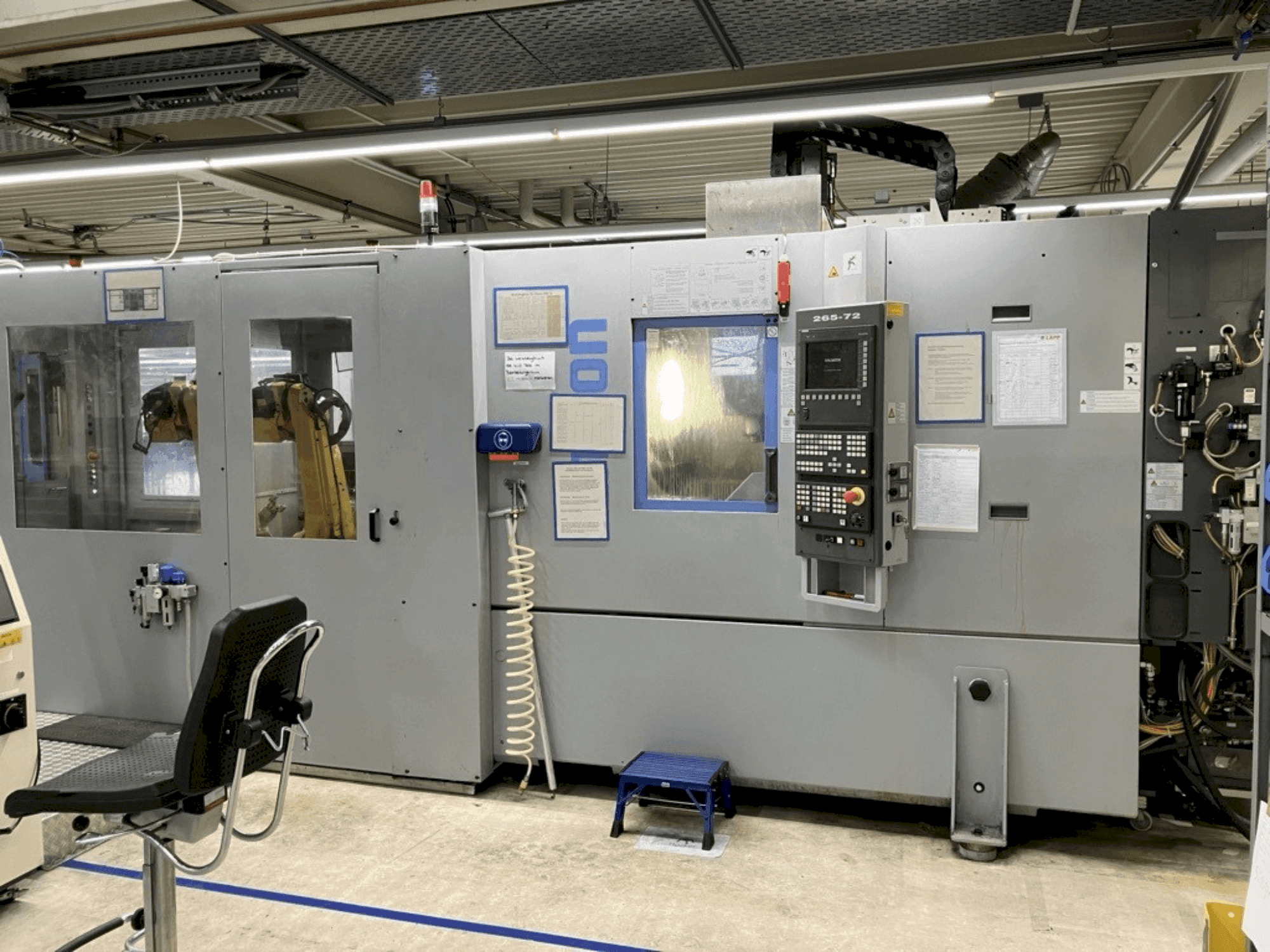

Järjestelmään kuuluvat: 2 x CHIRON FZ 12 KW (2012) + 2 x Fanuc LR Mate 200iC (2011) + 2 x Fanuc M - 20iA (2011) + Waschstraße. Siinä on suurnopeuskara, jonka maksiminopeus on 12 000 rpm ja pikaliikenopeus jopa 60 m/min Z-akselilla. Jokaisessa koneessa on 24-paikkainen automaattinen työkalunvaihtaja ja se pystyy käsittelemään jopa 500 kg:n pöytäkuorman. Ihanteellinen tarkkuuskoneistukseen. Ota yhteyttä saadaksesi lisätietoja tästä koneesta.

Yleiskatsaus

merkki: CHIRON
vuosi: 2012
MALLI: FZ 12 KW
sovelluksen tyyppi: Jyrsintä
Sijainti: Saksa
koneen tyyppi: Vertikaalinen työstökeskus

Tekniset tiedot - CHIRON FZ 12 KW

Päämoottori

Karan nopeusalue: 12000 1/MIN
Työkalun kartio: HSK-A 50
Akselin lukumäärä: 3
Maksimi hyötykuorma: Up to 5 kg

Liike

X-AKSELI Liike: 550 mm
X-AKSELI Nopea halkaisu: 40 m/min
Y-AKSELI Liike: 320 mm
Y-AKSELI Nopea halkaisu: 40 m/min
Z-AKSELI Liike: 360 mm
Z-AKSELI Nopea halkaisu: 60 m/min

Pöytä

Pöydän kuorma: 500 kg

Työkalut

Maksimipaino: 5 kg

Lisäinformaatio

Koneen edut

Tekniset koneen edut

Ohjattavat akselit: 6 akselia
Ulottuvuus: 704 mm
Kiihtyvyys/hidastuvuus: 0 - 12000 min-1 0,6 sekunnissa
Kiinnityspinta: 820 x 440 mm²
Porauskapasiteetti st 60: Ø 16 mm
Naputtelu: m 16
Jyrsintäkapasiteetti st 60:ssa: 80 cm³/min
Kiihtyvyys: x- ja y-akseli 0,7 g, z-akseli 1,0 g

Lisätiedot

Liikeakselin liikealue ja nopeus: J1: 340°/360° (lisävaruste) nopeudella 350°/s J2: 200° nopeudella 350°/s J3: 388° nopeudella 400°/s J4: 380° nopeudella 450°/s J5: 240° nopeudella 450°/s J6: 720° nopeudella 720°/s Sallittu kuormitusmomentti: J4 & J5: 11,9 Nm J6: 6,7 Nm Toistotarkkuus: +/- 0,02 mm Suurin nopeus J1: 195°/s J2: 175°/s J3: 180°/s J4 & J5: 400°/s J6: 600°/s Sallittu kuormitusmomentti J4 & J5: 7,7 Nm J6: 9,8 Nm Työkalut Automaattinen työkalunvaihtaja: Työkalupaikkoja: 24 Työkalunvaihtoaika: noin 0,9 s Sirusta siruun -aika: noin 2,4 s Työkappaleet syötetään automaattisen syöttöjärjestelmän kautta ja kaksi Fanuc-teollisuusrobottia lataavat ne peräkkäin Chironin työstökeskuksiin. Kun työstöprosessit ovat päättyneet, ne poistetaan uudelleen. Robotit siirtävät sitten komponentit siirtojärjestelmään, joka kuljettaa ne jatkopuhdistusjärjestelmään. Integroitu pesulinja varmistaa komponenttien luotettavan puhdistuksen määriteltyjen puhtausvaatimusten mukaisesti. Pesuprosessin jälkeen kaksi synkronisesti toimivaa Fanuc-robottia ottaa puhdistetut osat haltuunsa järjestelmän takaosassa. Prosessispesifikaatioista riippuen ne joko lavataan automaattisesti tai niitä käsitellään edelleen jatkovaiheessa, esimerkiksi niittaamalla. Koko järjestelmä toimii täysin automaattisesti.

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
