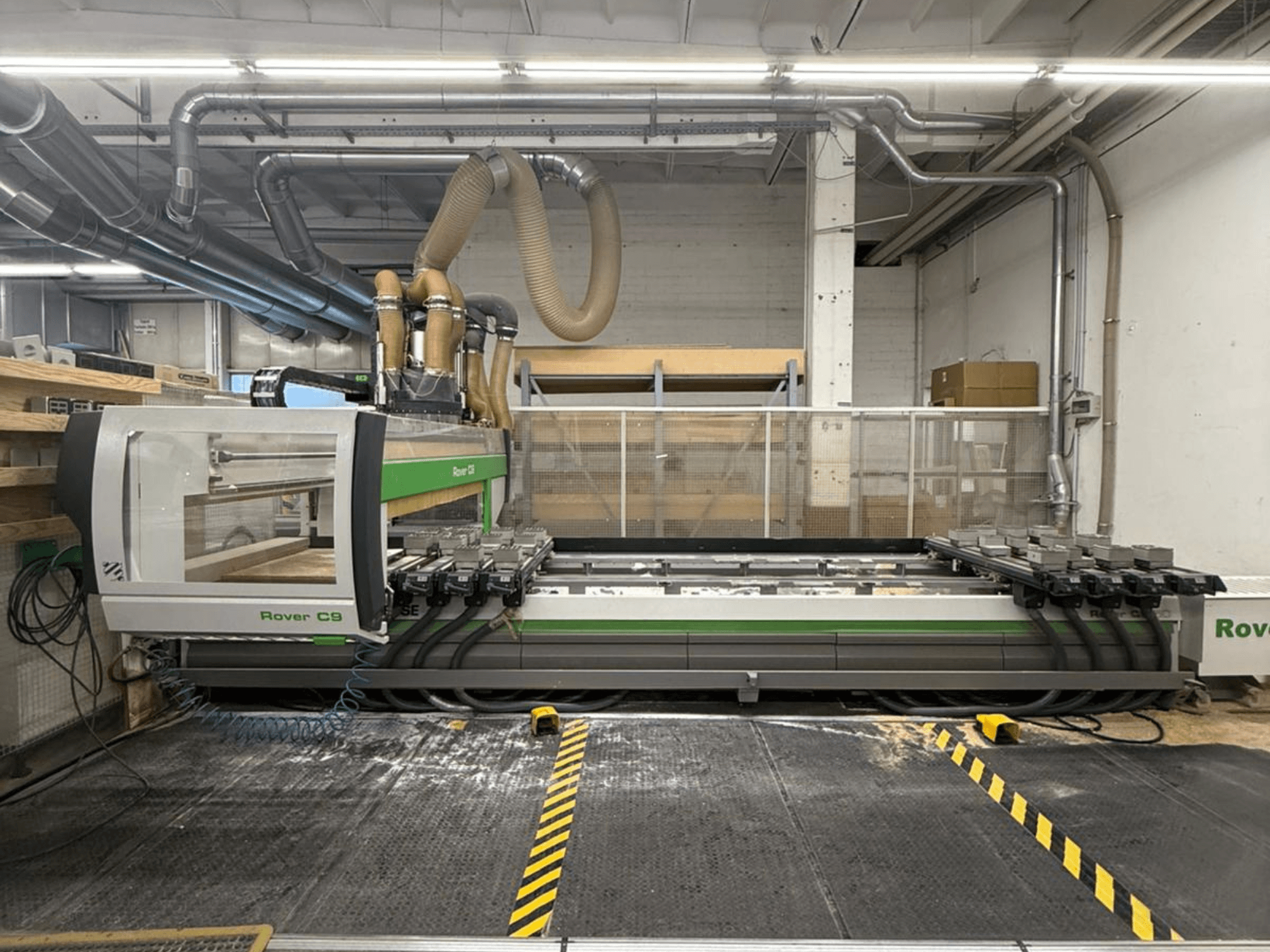

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Työpöytä ja kiinnitys

• 8 ATS-levypidikettä (L = 1525 mm) ja 24 liukukiskoa.

• Levypidikkeiden ja liukukiskojen automaattinen asemointi (EPS X-Y).

• Pneumaattinen lukitusjärjestelmä, joka on jaettu kahteen työalueeseen X:ssä.

• 8 takimmaista vertailupysäytintä, isku 115 mm

• 8 pysäytintä, isku 140 mm, sijoitettu 1175 mm:n etäisyydelle (L = 1280 / 1525 / 1800 mm).

• 8 pysäytintä, isku 140 mm, sijoitus 770 mm (L = 1280 / 1525 / 1800 mm).

• 4 sivupysäytintä, isku 140 mm (2 vasenta + 2 oikeaa), pneumaattisella järjestelmällä varustettuna.

• 4 irrotettavaa keskipysäytintä, isku 140 mm (2 vasemmalle + 2 oikealle), pneumaattisella järjestelmällä.

• Anturi alaslaskettujen pysäyttimien havaitsemiseen

• Pneumaattinen järjestelmä nostotangon pidikkeitä varten

• 6 nostotangon pidikettä helppoa lastausta varten (H = 74 mm:n moduulit).

Tyhjiö

• Tyhjiöjärjestelmä 250 m3/h pumppua varten

• 250 m3/h kiertosiipipumppu vakiotyhjiöjärjestelmään

Työstöyksiköt ja kokoonpano

• Kokoonpano C3-A1:

  • Laite pneumaattisilla tai induktiivisilla antureilla varustettujen lastunpoistolaitteiden asentamiseen 5-akseliseen työstöyksikköön.

  • Laippa yksiköiden kiinnittämiseksi työstöyksikköön, jossa on 5 interpoloivaa akselia (yksiköitä voidaan käyttää vain, kun sähkökara on pystysuorassa).

• Kokoonpano C3-P2:

  • Z-lisäluisti takimmaisiin työyksiköihin, jota ohjataan itsenäisellä Z-akselilla.

  • BH 42 L -porauspää

  • Ketjutyökalunvaihtaja, jossa on 22 paikkaa (180 mm:n keskiöetäisyys).

  • Pneumaattisella tai induktiivisella anturilla varustettu rautainen lastunpoistokoura, joka on sijoitettu ketjutyökalunvaihtajaan.

  • Induktiivisella anturilla varustettu lastunpoistolaite RH vakiosähkökara tai 15 kW:n 5-akselinen sähkökara (vaatii lastunpoistolaitteen; vaatii laipan kiinnitysyksiköitä varten, kun käytetään 5-akselista sähkökaraa; vaatii C-akselin, kun käytetään vakiosähkökaraa)

Järjestelmät

• Automaattinen voitelujärjestelmä

• Ohjausyksikkö, jossa on 5 interpoloivaa akselia

Lisävarusteet

• Kuljetushihna lastujen ja romukappaleiden poistamiseen (lastukuljetin)

• Nestejäähdytysyksikkö nestejäähdytteisiä järjestelmiä varten (voi jäähdyttää kahta sähköistä karaa tai yhtä sähköistä karaa ja yhtä nestejäähdytteistä porauspäätä).

Huomautus: Tekniset tiedot ja kuvaukset on otettu alkuperäisestä tilausvahvistuksesta, ja ne ovat ainoastaan ohjeellisia; ne eivät ole sitovia.
